Utførelse¶

Innledning¶

Gemini Terrain vil dekke entreprenørens behov for å høste stikningsdata fra fagmodeller, dokumentere kvalitet på utførelse, rapportere og dokumentere mengder for avregning/målebrev og SOSI-leveranse til FKB og NVDB.

Kontrakten som entreprenøren har inngått med byggherren består av et antall kontraktposter. Disse kan entreprenøren få levert på XML-fil i henhold til standarden NS3459, importere i Gemini Connected og få tilgjengelig i Gemini Terrain. I Gemini Terrain kan han så knytte mengdene i applikasjonslag (stk, m, m², m³) og massetyper (m, m², m³) opp mot disse kontraktpostene.

Hver kontraktpost skal resultere i et målebrev. Dette må være på plass for å få sluttoppgjør for kontraktposten. Målebrevene representerer en betydelig arbeidsmengde for entreprenørene. Utarbeidelse av selve målebrevet er enkelt, det er strukturering av grunnlaget som er krevende. Ved å utnytte mulighetene i Gemini Terrain er det mulig å effektivisere store deler av dette arbeidet.

Typisk er et anleggsprosjekt bemannet med en kontraktsleder. Vedkommende står for innsamling av en stor mengde data som skal prosesseres og bearbeides til dokumentasjon ovenfor byggherre.

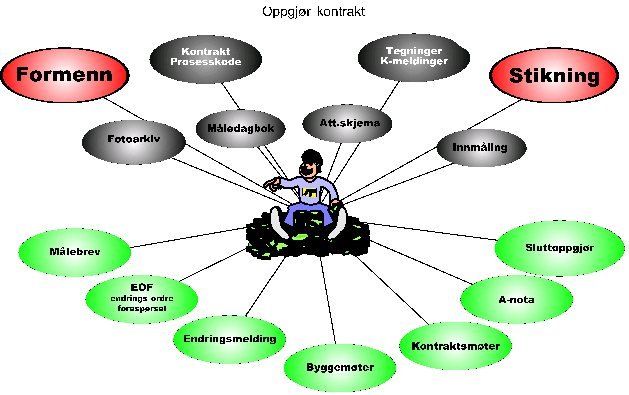

Grunnlag for dokumentasjon

Illustrasjonen viser litt av hvilket grunnlag som samles inn og hva som utarbeides av dokumentasjon

Dette avsnittet beskriver typiske arbeidsoppgaver som vi kan løse med Gemini Terrain:

Høsting av stikningsdata fra fagmodeller
Geometrisk kontroll
Dokumentasjon av mengder i applikasjonslag
Dokumentasjon av masser mellom lag
Dokumentasjon av mengder i veger
Dokumentasjon av mengder i grøfter
Dokumentasjon av mengder i tunnel
SOSI-leveranse til FKB og NVDB

Prosjektmeny i Gemini Terrain¶

Før vi tar for oss de ulike oppgavene skal vi se litt nærmere på prosjektmenyen i Gemini Terrain. Programmet er fleksibelt med tanke på hvordan vi organiserer dataene i prosjektet vårt. Vi kan ha en tegning med mange applikasjonslag eller ha flere tegninger med færre applikasjonslag. En kan spørre seg om det ikke holder med en tegning for prosjekterte data og innmålte data. Bakdelen er at det fort blir veldig mange applikasjonslag i det vertikale listefeltet. Er jobben av begrenset omfang kan selvfølgelig dette være en aktuell løsning.

Forslag til organisering av prosjektmeny¶

For vegprosjekter med Statens vegvesen som byggherre kan vi eksempelvis bruke prosjektmenyen mer aktivt som vist nedenfor. Vi kan da opprette en tegning for hver fagmodell. Dette vil kunne gi følgende forslag til tegninger i prosjektmeny:

001: Grunnlagsmodeller
010: Fagmodell Veg
021: Tverrprofiler C-91
022: Tverrprofiler C-92
...
100: Fagmodell Konstruksjoner
101: Presentasjon 1
102: Presentasjon 2
...
150: Fagmodell Tunnel
151: Presentasjon 1
152: Presentasjon 2
...
200: Fagmodell VA, grøft og drenering
201: Presentasjon 1
202: Presentasjon 2
...
250: Fagmodell Bergsikring og geotekniske konstruksjoner
251: Presentasjon 1
252: Presentasjon 2
...
300: Fagmodell Skilt, signal og oppmerking
301: Presentasjon 1
302: Presentasjon 2
...
350: Fagmodell Vegutstyr
351: Presentasjon 1
352: Presentasjon 2
...
400: Fagmodell Kabelføringsanlegg
401: Presentasjon 1
402: Presentasjon 2
...
450: Fagmodell Tekniske installasjoner
451: Presentasjon 1
452: Presentasjon 2
...
500: Fagmodell Landskapstiltak
501: Presentasjon 1
502: Presentasjon 2
...
550: Fagmodell Reguleringsflater
551: Presentasjon 1
552: Presentasjon 2
...
600: Fagmodell Ytre miljø
601: Presentasjon 1
602: Presentasjon 2
...
650: Fagmodell Nye eiendoms- og rettighetsforhold og grunnerverv
651: Presentasjon 1
652: Presentasjon 2
...
900: Tverrfaglig modell (Samordningsmodell)
...
950: Som utført modell

I prinsippet kan vi som nevnt legge til alle applikasjonslag i samme tegning. Det er imidlertid mer praktisk å dele opp prosjektmenyen i fag som vist over. I terrengmodelltegningen for hvert fag vil vi da ha applikasjonslag med eksempelvis:

Prosjekterte data
Høstede stikningsdata
Data for geometrisk kontroll
Data for avregning (koblet med kontraktpostkode)
Data for SOSI-leveranse (FKB/NVDB)

Mellom hver fagtegning er det satt av plass til ulike presentasjonstegninger knyttet til faget, tverrprofiltegninger for veg, presentasjonstegninger for geometrisk kontroll og SOSI-leveranse.

Merk

Som vi vet er applikasjonslag globale. Det betyr eksempelvis at vi kan ha en tegning (tverrfaglig modell) som sammenstiller alle prosjekterte fagmodeller.

Se ellers kapittelet Utførelse i eksempelsamlingen for gjennomføring.
