As-built VA Arbeidsflyt

Arbeidsflyt

Arbeidet kan vi kort oppsummere med følgende steg:

Fremgangsmåte

  1. Opprett applikasjonslag i Gemini Terrain med malen Gemini_VA.al_ eller Gisline_VA.al_
  2. Eksporter objektkatalog (egenskaper og koder i applikasjonslaget) til felt PC/målebok
  3. Importer objektkatalog i felt PC/målebok
  4. Mål inn VA-ledningsnett og registrer minimum temakode på objektene
  5. Importer måledata til et kladdelag, eventuelt direkte til leveranselaget
  6. Kjør visuell kontroll av måledata i plan og 3D
  7. Rediger geometri ved behov (splitte, sammenføye, fjerne duplikater, etc.)
  8. Legg inn manglende egenskaper og eventuelle vedlegg
  9. Kopier data til leveranselag basert på enten malen Gemini_VA eller Gisline_VA
  10. Eksporter måledata med vedlegg til gmi eller SOSI

Nedenfor utdyper vi prosessen litt mer inngående for leveranse til kommuner som har Gemini VA.

Tips

Vi henviser til Oppgave 5.9 VA-leveranse til kommune for detaljert beskrivelse av fremgangsmåten i Gemini Terrain.

Innhold i en VA-dataleveranse

Først skal vi se litt på hva som inngår i en dataleveranse for VA.

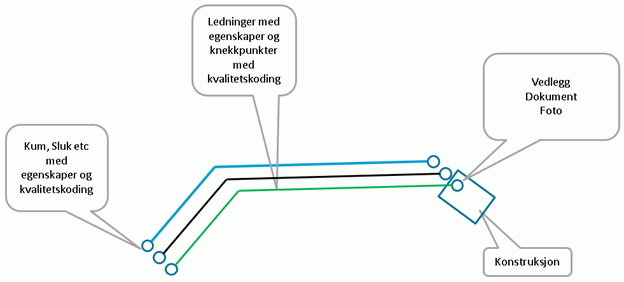

Figur: Oversikt over komponenter i en VA-dataleveranse

Av figuren leser vi følgende:

  • Ulike linjeobjekt (vannledning, spillvannsledning, …) med geometri og egenskaper
  • Ulike punktobjekt (kum, kumlokk, sluk, ...) med geometri og egenskaper
  • Polygonobjekt, spesielle kumkonstruksjoner hvor omrisset er målt inn
  • Kvalitetskoding på koordinater
  • Ulike typer vedlegg som dokumenter og foto

Hvordan disse dataene flyter fra felt til ledningsforvalter ser vi av figuren under.

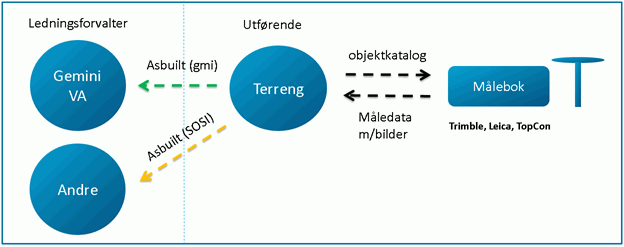

Figur: Dataflyt fra feltarbeid til ledningsforvalter

Felles kodeverk og objektkatalog

Som vi nevnte over så bruker vi samme kodeverk i Gemini Terrain og Gemini VA. Dette løser vi med å legge med en mal i Gemini Terrain som heter Gemini_VA.al_. Malen inneholder standard kodeverk (objektkatalog) for de sentrale as-built-egenskapene som utførende typisk vil registrere. Dersom en kommune har opprettet egne koder utover programstandard må vi foreløpig legge disse inn manuelt i Gemini Terrain.

Eksport av objektkatalog og registrering av data

Objektkatalogen (egenskaper og tilhørende koder) kan vi eksportere til felt PC/målebok. Gemini Terrain støtter de tre instrumentleverandørene, Leica, Topcon og Trimble. Dette vil gi brukerne tilgang til forvaltningssystemets egenskaper og koder direkte i felt.

Tips

Hvor mye som det er praktisk å registrere i felt må være opp til den enkelte landmåler å bestemme. Vi kan eksempelvis registrere temakode i felt og legge inn resten i Gemini Terrain etter at måledata er importert. Det har også blitt veldig vanlig å ta bilder av kummer ved innsamling av data.

Mange kommuner har egne måleinstrukser for as-built-data. Vi tenker da på dokumentasjon av nyanlegg. For disse jobbene har landmåler normalt tilgang til anleggene før de er gravd igjen. Problemstillinger knyttet til innmåling av "gamle anlegg" vil ikke bli gjennomgått her. For disse anleggene kan det eksempelvis være et praktisk problem å måle bunn innvendig kum, vi treffer ikke senter kum med prismestangen på grunn av eksentrisitet eller så er kummen rett og slett for dyp for stangen.

Merk

Alle objekter (installasjoner) må ha en lokal prosjekt-id (S_OBJID i Gemini Terrain). Objektene nummereres i henhold til prosjektets tegningsgrunnlag, eksempelvis K01 for kumnummer, og beholder sin id gjennom hele prosjektet. I prosjekter som er uten nummererte installasjoner er det vanlig å avklare nummereringen med ledningsforvalter før oppstart.

Presentasjonsregler og 3D-visning

Malen Gemini_VA.al_ inneholder også presentasjonsregler for plan- og 3D-visning. I 3D har vi presentasjonsreglene Kum/Kumlokk for punkt, Rør for ledninger og Parallell/flate for polygon. Disse presentasjonsreglene beskriver volumet ved hjelp av parametre.

Vi kan velge å bruke faste verdier for parametrene eller få regelen til å hente verdier fra objektet. I malen Gemini_VA.al_ er det lagt inn faste verdier for noen parametre. Legger vi inn verdier for de andre parametrene får vi presentasjonsreglene til å lage volum fra målepunktene:

  • Kum
  • Kumbredde
  • Kumform
  • Kjegle
  • Kumlokk
  • Diameter
  • Ledninger
  • Dimensjon

Registrerer vi verdier for disse egenskaper i felt vil vi etter import av måledata i Gemini Terrain automatisk få en 3D-presentasjon. Dette vil gi oss en god visuell presentasjon av det ferdige anlegget.

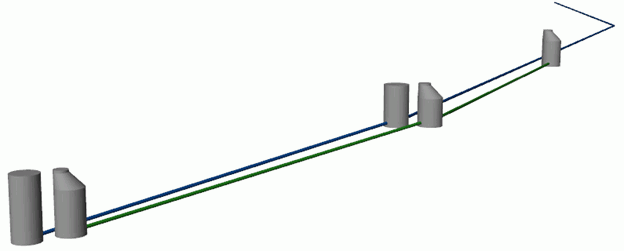

Figur: 3D-presentasjon av VA-anlegg i Gemini Terrain

Bearbeiding av måledata

Etter import av måledata gjenstår normalt en del bearbeiding i Gemini Terrain før leveransen er klar for Gemini VA. Bearbeiding av måledata vil typisk være å:

  • Redigere feil i geometri, eksempelvis sammenføye ledninger mellom installasjoner
  • Supplere/endre koder som mangler
  • Knytte til andre vedlegg som kumskisser, etc. til installasjonene

Figur: Redigering av innmålte VA-data i Gemini Terrain

Eksport av data

Når vi er ferdig med denne etterbehandlingen kan vi eksportere dataene til gmi (for kommuner som har Gemini VA) eller SOSI-GML for andre ledningsforvaltere.

Informasjon

Når vi eksporterer til SOSI-GML så vil Gemini-egenskaper og -koder bli konvertert til tilsvarende SOSI-egenskaper og -koder.
