As-built VA Måleinstruks¶

Innledning¶

For Gemini VA har Volue laget et forslag til innmålingsinstruks. Den spesifiserer også alle egenskaper som ligger i Gemini Terrain sin mal for leveranse til Gemini VA.

Informasjon

Vi anbefaler at du setter av tid til å lese denne måleinstruksen for å sikre god målepraksis. Ved å følge denne vil måledata for nyanlegg flyte greit fra felt til Gemini VA.

Nedenfor finner du en repetisjon av viktige momenter i instruksen.

Måling av ledninger¶

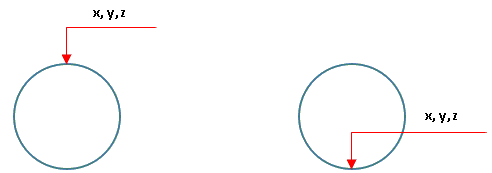

Alle ledninger som har like egenskaper, skal fremstå som sammenhengende linjeobjekt fra et installasjonspunkt til neste installasjonspunkt. Videre skal det alltid måles i senter av ledning, og høydereferansen er:

Topp utvendig rør for trykkledninger
Bunn innvendig rør for selvfallsledninger

Måling av ledninger

Tips

Hvordan vi velger å registrere dette i felt er opp til den enkelte landmåler, men det er viktig å ha kontroll på høydereferansen. Er det mest praktisk å måle topp utvendig rør på alle ledninger i felt, må vi ha en rutine for å justere for rørdimensjonen for selvfallsledninger. Dette kan gjøres ved å justere høyden på stangen i felt eller manuelt i Gemini Terrain etterpå.

Måling av kummer¶

For runde sirkulære kummer er posisjonen til kummen nord/øst senter kum, og for høyde er det bunn innvendig kum. For å bestemme høyden til kummen må vi i tillegg registrere X, Y og Z for kumlokk.

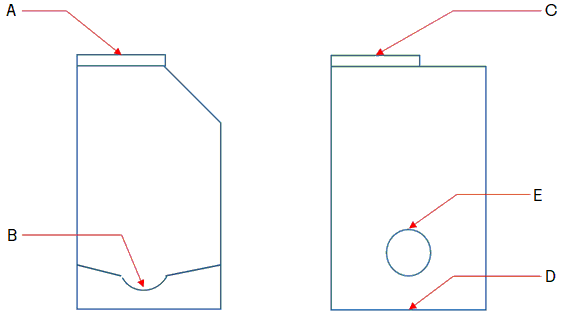

Figuren viser eksempel på innmåling av typisk avløpskum og vannkum.
A = X, Y og Z Senter topp lokk
B = X, Y og Z Senter bunn kum
C = X, Y og Z Senter topp lokk
D = X, Y og Z Senter bunn kum
E = Vannledning

Måling av andre installasjoner¶

Ikke-sirkulære installasjoner¶

For ikke-sirkulære installasjoner måler vi inn omrisset og alle lokkene. Et kumlokk må være "master" som holder ID-en til objektet. For denne må vi også måle bunn innvendig konstruksjon. De andre lokkene kan få samme ID, men med et løpenummer i tillegg.

Innmåling av ikke-sirkulære installasjoner

Installasjoner uten lokk¶

Installasjoner uten lokk (inntak, utslipp, forgrening, anboring og bakkekran) skal måles med:

X, Y og Z bunn innvendig rør for selvfallsledninger
X, Y og Z utvendig topp rør for trykkledninger
