As-built NVDB Excel-skjema

Bruk av feltkode XREF-skjema

Egenskapsverdier kan vi legge inn via egenskapslisten eller i det horisontale listefeltet (objektlisten), eventuelt ved bruk av funksjonen Erstatt....

Vi kan også bruke feltkode XREF-skjema (kryssreferanse-skjema) for å krysskoble egenskaper. Feltkode XREF-skjemaet er et Excel-skjema. Fordelen med å bruke Excel er at dette er et program mange kjenner og har tilgang til. Med feltkode XREF-skjemaet kan vi støtte flere oppgaver, blant annet kan andre enn Gemini Terrain-brukere legge inn koder på attributtene, eksempelvis materialforvalter eller leverandør av utstyr.

Feltkode XREF-skjemaet støtter to oppgaver:

  • Import attributter etter feltkode XREF
  • Distribuer objekter etter feltkode XREF

Koblingsnøkkelen mellom Gemini Terrain og feltkode XREF-skjemaet er feltkodeattributten. Denne finner vi under Prosjektinnstillinger - Feltkoder i dialogen Innstillinger Gemini Terrain på verktøymenyen.

Funksjonene for å opprette feltkode XREF-skjema og krysskoble egenskaper finner vi under Verktøy - Kryssreferer attributter med Excel på hurtigmeny i vertikalt listefelt for applikasjonslag.

For begge oppgavene må vi først opprette feltkode XREF-skjema fra et eller flere applikasjonslag i Gemini Terrain. Dette gjør vi med valget Eksporter feltkode XREF-skjema...

Når dette er gjort kan vi legge inn koder/velge fra nedtrekksmenyer i Excel-skjemaet og deretter importere dette i Gemini Terrain.

Bruk av feltkode XREF-skjema i NVDB-leveranser

Et eksempel hvor feltkode XREF-skjema er nyttig er ved NVDB-leveranser.

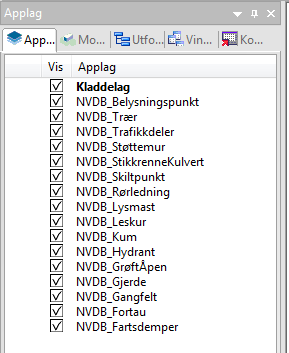

NVDB-applag

Eksempel på et utvalg NVDB-applag

I starten av prosjektet oppretter vi NVDB-lag for alle vegobjektene som inngår i leveransen.

Da kan vi opprette et feltkode XREF-skjema ved å merke alle lagene og velge Eksporter feltkode XREF-skjema.... Excel-skjemaet vil inneholde en arkfane for hver objekttype med feltkodeattributter i applikasjonslagene.

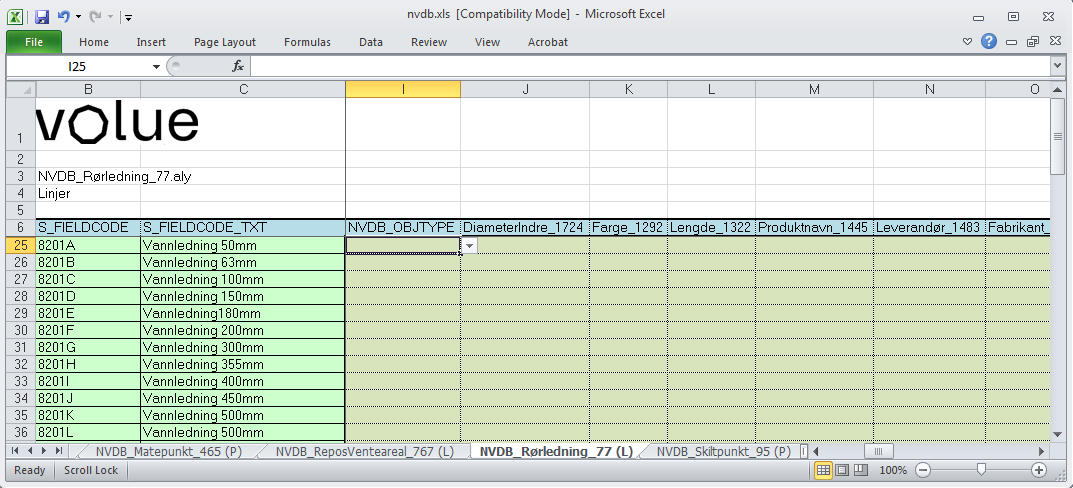

Feltkode eksempel

Eksempel der attributten S_FIELDCODE er valgt som feltkode i prosjektet.

Når dette er gjort er feltkode XREF-skjemaet klart for utfylling. Egenskaper med predefinerte verdier har nedtrekksmenyer for dette også i Excel-skjemaet.

Når feltkode XREF-skjemaet er utfylt kan det brukes i to XREF-funksjoner:

  • Importer attributter etter feltkode XREF... Her importerer vi attributtene i Excel-skjemaet til applaget(ene) med samme navn som i Excel-skjemaet

  • Distribuer objekter etter feltkode XREF... Her importerer vi attributtene fra Excel-skjemaet og fordeler objektene i et applag på applaget(ene) med samme navn som i Excel-skjemaet

Funksjonene sin dialoghjelp beskriver virkemåten mer i detalj: * Importer attributter etter feltkode XREF... * Distribuer objekter etter feltkode XREF...

Logg

Etter å ha utført en av oppgavene får vi opp en logg. Den vil eventuelt inneholde beskrivelse av feil som har oppstått under operasjonen.

Nedenfor er noen av de vanligste feilmeldingene og deres betydning beskrevet.

  1. Feltkode ikke krysskoblet, mangler i Excel-ark: "nnnn"
    Denne meldingen får vi opp dersom objekter i Gemini Terrain har feltkoder som ikke finnes i Excel-skjemaet.

  2. Feltkode ikke krysskoblet pga. feil applagnavn i ark: "nnnn"
    Dersom vi har huket av for Importer kun hvis feltkoden i Excel-arket samsvarer med navnet på målapplikasjonslag utføres krysskobling kun hvis disse applag navnene i Gemini Terrain og Excel er identiske.

Det kan eksempelvis ligge punkt med feltkode 8250 Kum på applikasjonslaget NVDB_xxxx_nn (P) i Gemini Terrain, mens i Excel-skjemaet ligger koden på NVDB_Kum_83 (P).

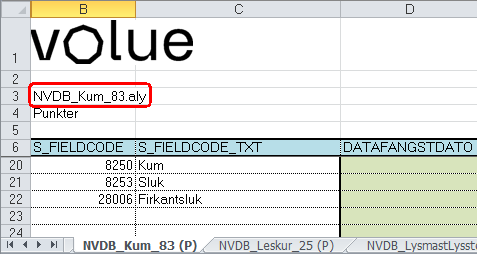

Importvalg

  1. Advarsel: Feltkode "nnnn" har ulik beskrivelse i feltkodeliste for applag: "mmmm.aly"
    Meldingen kommer hvis en feltkode har en beskrivelse i Excel og en annen i applaget (metadata).
