As-built FKB SOSI-kontroll¶
SOSI-kontroll¶
Sjekk filen i SOSI-kontroll¶
SOSI-vis med SOSI-kontroll er et program for kvalitetskontroll av geodata på SOSI-format. SOSI-kontroll kan brukes til å sjekke formatet (syntaksen) og kodeverket. Vi får hjelp til å finne feil i datasettet og det gjør oss mer bevisst på kvaliteten på datafiler i SOSI-format.
Ved installasjonen får vi de to programmene SOSI-kontroll og SOSI-vis. SOSI-vis er et program som gir en grafisk visning av filer i SOSI-format. SOSI-kontroll er integrert i SOSI-vis, og det anbefales at vi benytter denne kombinasjonen for kontrollen. Vi får da påvist grafisk de objektene som inneholder feil.
Nedlasting av programvare
SOSI-kontroll (som er gratis) kan lastes ned fra Kartverket sine hjemmesider.
Bruk av SOSI-vis/SOSI-kontroll¶
Fremgangsmåte
- Start SOSI-vis
- Velg Fil - Åpne filer...
- Bla til prosjektkatalogen og åpne SOSI-filen
- Aktiver ikonet i (informasjon) på verktøylinjen
- Trykk på ikonet for SOSI-kontroll
- Hvis filen ikke inneholder produktspesifikasjon må vi velge kontroller manuelt
- Huk av for aktuelle opsjoner
- Trykk på knappen Utfør kontroll
- Trykk Avslutt og du får opp et nytt vindu med feil og advarsler. Bla i feilene og de lokaliseres også i skjermen
Rapportfil
Du kan også få opprettet en rapportfil (*.txt) med samme navn som SOSI-filen. På de første filene vi kjører SOSI-kontroll vil alle oppleve å få feilmeldinger. Etter hvert som vi blir mer erfarne og kjent med årsaken til feilmeldingene blir de færre og færre.
Feil og advarsler¶
Nedenfor er de mest vanlige feilmeldinger og advarsler i forbindelse med ferdigvegsdata beskrevet.
Feil: Ikke tilslag på objekttype. Sjekk standard for produkt¶
Denne meldingen oppstår dersom du ikke har lagt inn verdier for OBJTYPE. Gå tilbake til Gemini Terrain og legg inn OBJTYPE der dette mangler.
Feil: HREF mangler¶
Denne feilen får vi når obligatoriske egenskaper ikke har verdi. I dette tilfellet er det HREF som mangler. Gå tilbake til Gemini Terrain og legg inn HREF der dette mangler.
Feil: Ulovlig objekttype benyttet for avgrensning av flaten¶
Denne feilen skyldes at en eller flere linjer som avgrenser flaten har feil OBJTYPE. Gå tilbake til Gemini Terrain og legg inn rett OBJTYPE for linjen.
Feil: Flateavgrensingsfeil. Avgrensningsobjekttype som ikke er referert i noen flate¶
Denne feilmeldingen skyldes eksempelvis at en vegkantlinje ikke er referert i en flate. Typisk vil dette være små linjebiter som ligger igjen etter en automatisk rydding i linjene.
Feil! Ulik høyde mellom gruppe nn og mm¶
Denne meldingen skyldes at vi har 3D-linjer (linjer også med verdi for z) med ulik høyde i knutepunktene. Gå tilbake til Gemini Terrain og sett lik høyde på alle linjene i knutepunktet.
Advarsel! Lik gruppeinformasjon med gruppe nn¶
Mellom to knutepunkt bør det kun være ett linjeobjekt, når alle egenskaper ellers er like. Dette er ingen feil, men mer en anmerkning. Ved å sammenføye disse linjestubbene får vi redusert størrelsen og kompleksiteten til datasettet.

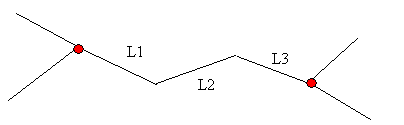

Eksempel hvor linje 1, 2, 3 med fordel kan sammenføyes siden de har lik gruppeinformasjon
