As-built FKB Plantegninger

Plantegninger

Dersom det skal leveres tegninger som viser as-built-dataene, så har Gemini Terrain et eget opplegg for produksjon av presentasjonstegninger med kartutsnitt og tegnforklaring. Tegningene gir en oversiktlig og lett lesbar dokumentasjon av hva som er med i SOSI-fil-leveransen.

Vi kan bruke standard ark for plantegninger, eksempelvis med plass til tegnforklaring.

Standard ark for plantegninger med plass til kartutsnitt og tegnforklaring

Arkene har predefinerte plassholdere for kartutsnitt og tegnforklaring.

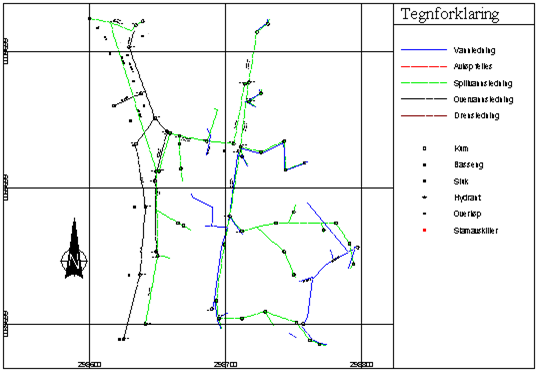

Presentasjonstegning med innsatt kartutsnitt, rutenett, nordpil og tegnforklaring

Vi ser at kartutsnitt-funksjonen har et automatisk rutenett, noe som fungerer greit i de fleste tilfeller. Ønsker vi imidlertid å legge litt mer vekt på utseendet, kan vi tegne et rutenett som kun dekker området der vi har data. Dette vil kunne gi en penere tegning.

Eksempel på eget rutenett som kun dekker området med data

Tips

Rutenettet kan vi tegne i et eget applikasjonslag, eksempelvis Rutenett.aly. Merk at vi også må legge inn koordinatpåskrift manuelt.

Rutenettet kan vi legge til/fjerne i alle tegningene i prosjektet, samt slå av/på visning i tegningen ved behov.

Informasjon

Presentasjonstegninger er nærmere beskrevet i eget avsnitt.
