As-built dokumentasjon

Dokumentasjon

Samlerapport

Ved å bruke Samlerapport får vi ut en rapport med totale mengder for hver kontraktpost. Dette betyr at anbudsprogrammet som produserer målebrev må håndtere hva som er utført i perioden. Gemini Terrain rapporterer kun akkumulerte mengder som er utført så langt i prosjektet.

Fremgangsmåte

1. Velg Samlerapport... fra verktøyboksen
2. Huk av for applikasjonslag
3. Velg egenskapen S_CONTRACTPOST
4. Trykk OK for å generere rapporten

Plantegning med tegnforklaring

Innmålte mengder kan vi presentere oversiktlig og informativt i form av presentasjonstegninger med kartutsnitt og tegnforklaring. Vi kan bruke standardark for plantegninger som eksempelvis har plass til tegnforklaring.

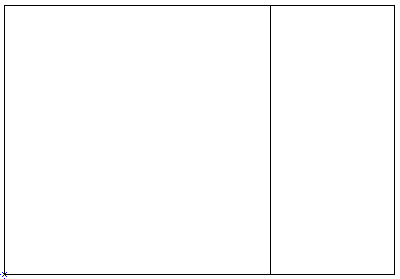

Standardark for plantegning

Disse har predefinerte plassholdere for kartutsnitt og tegnforklaring.

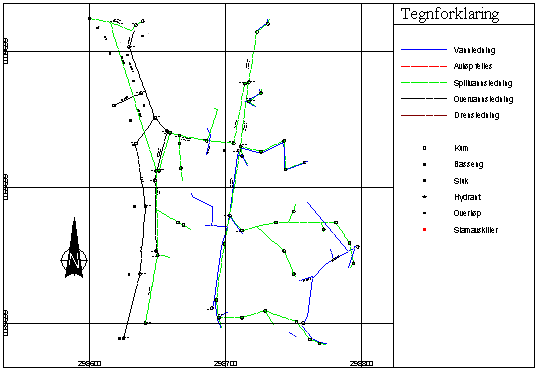

Presentasjonstegning med innsatt kartutsnitt, tegnforklaring og automatisk rutenett

Prosedyren blir å oppdatere kartutsnittene og eventuelt tegnforklaringen ved periodeslutt. Presentasjonstegningene vil da vise hvor mye som er utført totalt.

Rutenett

Vi ser at kartutsnittfunksjonen har et automatisk rutenett. Dette fungerer greit i de fleste tilfeller. Ønsker vi imidlertid å legge litt mer vekt på utseendet, kan vi tegne et rutenett som kun dekker området der vi har data. Dette vil gi en penere presentasjonstegning.

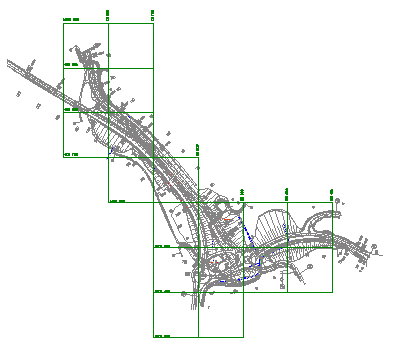

Tegnet rutenett i presentasjonstegning

Rutenettet kan vi tegne i et eget applikasjonslag, eksempelvis Rutenett.aly. Merk at vi også må legge inn koordinatpåskrift manuelt. Rutenettet kan vi legge til/fjerne i alle tegningene i prosjektet, samt slå av/på visning i tegningen ved behov.

Informasjon

Presentasjonstegninger er nærmere beskrevet i eget avsnitt.
