Måledata og applikasjonslag

Opprette feltkoder

Det er vanlig å bruke feltkoder når vi måler inn data. Det viser seg i dag mer effektivt å koble egenskaper til feltkoden i ettertid når vi kommer inn på kontoret. Man kan eksempelvis bruke objektlisten i håndbok V770 som feltkodeliste. Denne objektlisten skal inneholde alle objekter som inngår i samtlige fag ved prosjektering av veg. Objektene skal også samkjøres med prosesskodene. I tillegg vil det også være angitt hvilke objekter som skal leveres som dokumentasjon til NVDB og FKB.

Når feltkodene er bestemt må vi opprette disse i Gemini Terrain.

Fremgangsmåte

1. Velg ikonet for Innstillinger Gemini Terrain... og videre Prosjekt - Feltkoder
2. Huk av for Bruk feltkoder
3. Trykk Rediger i Excel.... Dette åpner filen FieldCodes.txt
4. Legg inn alle feltkoder med beskrivelser
5. Lagre og lukk FieldCodes.txt

Når opplegget for koding er klart må landmålerne få en innføring i hvordan de skal kode data i felt.

Tips

Programmet inneholder en del predefinerte systemegenskaper for applikasjonslag. En av dem er S_FIELDCODE. Ved å legge denne egenskapen til de ulike objekttypene i applikasjonslag (linje, punkt og polygon), får vi listet opp feltkodene fra filen FieldCodes.txt.

Importere kontraktposter

Som nevnt i innledningen kan vi importere kontraktpostene fra anbudsprogrammet som er brukt for jobben. For å kunne foreta koblingen mellom kontraktpost og målt objekt (punkt, linje, polygon) må egenskapen S_CONTRACTPOST være definert for objekttypene.

I Gemini Terrain både aktiverer vi bruk av kontraktposter i dialogen Innstillinger Gemini Terrain... - Prosjekt - Kontrakter.

Arbeider man i skyprosjekt hentes kontrakten enkelt inn via Gemini ProAdm eller direkte i Gemini Connected Web. Arbeider man i lokale prosjekt, kan man utføre en enklere import under Innstillinger Gemini Terrain... - Prosjekt - Kontrakter.

Attributt for kontraktposter vist i horisontalt listefelt.

Fremgangsmåte

1. Velg ikonet for Innstillinger Gemini Terrain... - Prosjekt - Kontrakter
2. Huk av for Bruk kontrakter
3. Velg ønsket metode, Gemini Connected eller Lokal kontrakt
4. Trykk OK for å bekrefte innstillingene

Importere måledata

Som tidligere nevnt lagrer vi innmålte data på gmi-lag. For disse lagene har vi gode funksjoner for import og eksport av ulike eksterne format og alle målebøker på markedet.

Sporbarhet er viktig i forbindelse med data. I Gemini Terrain kan vi legge inn egenskapene S_IMPORTFILE og S_IMPORTDATE. Disse egenskapene blir automatisk fylt ut av programmet når vi importerer data til applikasjonslaget.

Egenskaper for sporbarhet av importerte data

Det kan være hensiktsmessig å importere måledata til et kladdelag først.

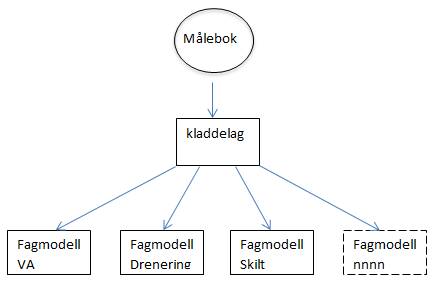

Import til kladdelag

Tips

Ved å bruke kladdelag kan vi foreta en kvalitetskontroll av dataene, eksempelvis sjekke om samme data er målt inn flere ganger. Når denne kvalitetskontrollen er utført, kan vi kopiere dataene over til det endelige laget.

For store prosjekter kan det være hensiktsmessig at hver bruker har sitt eget kladdelag.

Koble kontraktposter til måledata

Etter at dataene er importert og kontrollert, kan vi koble kontraktposter til de målte dataene.

Eksempel på kobling av kontraktpost til måledata

Når dette er gjort, kan vi enkelt ta ut rapporter over målte mengder knyttet til kontraktpost.
