Visualisere kartdata¶

Nedenfor beskrives hvordan du kan visualisere ulike typer kartdata i 3D-visning.

Terrenggrid¶

Terrenggridet beregnes enten fra kotekart, triangelnett eller punktskyer. Dette terrenggridet kan overflatebehandles med verktøysettet for rendering. Veger og groper kan også gjøre visuelle inngrep i dette gridet.

Håndtere visuell støy¶

Et vanlig problem er visuell støy fra objekter i applikasjonslaget. Årsaken til dette avhenger av datatypen:

Kotekart: Lukkede linjer og polygoner blir rendert og skaper visuell støy. Disse objektene danner flater som blir overflatebehandlet
Triangelnett: Kan også skape visuell støy på samme måte

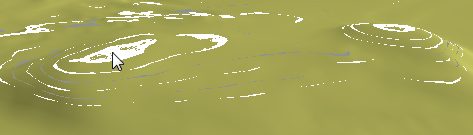

Visuell støy fra rendering av objekter i applikasjonslaget

Eksempel på visuell støy fra rendering av objekter i applikasjonslaget

Fjerne visuell støy

Løsningen er å slå av visning av linjer og polygoner ved å bruke valget Filter... for applikasjonslag.

Eiendomsgrenser¶

Vi kan visualisere eiendomsgrenser i 3D ved hjelp av presentasjonsregelen Linjemaling. Presentasjonsregler setter vi opp under valget Presentasjon... for applikasjonslag.

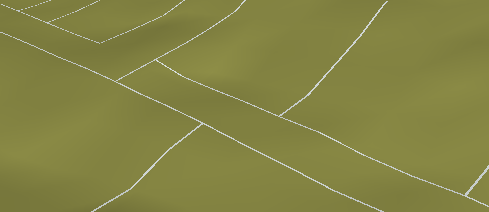

Eksempel på eiendomsgrenser visualisert med presentasjonsregelen Linjemaling

Andre bruksområder

Denne presentasjonsregelen kan også være nyttig for å visualisere andre typer karttema i 3D-visning, som f.eks. vegsenterlinjer.
