Redigere punktskydata¶
Gemini Terrain tilbyr flere spesialiserte funksjoner for å behandle og redigere punktskydata. Disse funksjonene gjør det mulig å effektivisere arbeidet med store punktskyer ved å redusere datamengden eller redigere punkter basert på ulike kriterier.
Funksjonalitet for punktskyer¶
Når du har merket en punktsky i tegningen, kan du høyreklikke for å få tilgang til spesifikke punktskyfunksjoner.
Aktuelle funksjoner:
- Reduser antall punkt
- Trekk ut punkt langs linje
- Fjern punkt langs linje
- Rediger punktsky langs linje
- Rediger punktsky i 3D
Merk
Noen valg er kun tilgjengelig på hurtigmenyen dersom en linje også inngår i utvalget.
Reduser antall punkt¶
Denne funksjonen har valg for å redusere antall punkter, fjerne grove feil, redusere antall punkt basert på cellestørrelse og fjerne punkt i flate områder.
Fjerning av støy¶
Denne funksjonen anbefales for bruk på plane flater, for eksempel skannede konstruksjoner. Funksjonen fungerer mindre optimalt på ujevne overflater som knudrete fjellskjæringer.
Funksjonen bestemmer et plan som passer best til punktutvalget. Feltet for Antall naboer bestemmer hvor mange punkt som skal tas med om gangen.
Figur: A = Interessepunkt (grønt), B = Avstand til planet (stiplet linje). Figuren viser best tilpasset plan gjennom 6 (blå) nabopunkt.
Når alle avstandene er beregnet, gjøres det en analyse for å finne standardavviket i beregnede avstander. Grenseverdien for fjerning av punkt settes til standardavvik × sigmanivå. Alle punkter med avstand større enn denne grenseverdien klassifiseres som støy og fjernes.
Du kan velge å bevare de fjernede punktene som en separat punktsky. Dette valget er aktivert som standard, og punktskyen plasseres på samme lag som resultatet.
Eksempel
Hvis standardavviket beregnes til 0,05 m, og du benytter sigmanivå = 6, blir grenseverdien 0,3 m.
Tips
Det anbefales å benytte en sigmaverdi på 6 eller høyere. Lavere verdier kan medføre at punkter i områder med "skarpe knekker" feilaktig identifiseres som støy og fjernes.
Merk at en gjentatt operasjon på resulterende punktsky med samme parametre vil sannsynligvis fjerne ytterligere punkter. Dette skjer fordi et nytt og mindre standardavvik beregnes, noe som resulterer i en lavere grenseverdi for fjerning.
Om ønskelig kan prosessen gjentas inntil alle støypunkter er fjernet.
Redusere med cellestørrelse¶
Dette valget kan vi bruke til å redusere antall punkt i en punktsky. På grunnlag av oppgitt cellestørrelse (bounding box) plukker programmet et punkt basert på valgt metode til å representere cellen.
Eksempel¶
Eksempelet nedenfor viser bruk av metoden Gjennomsnitt:

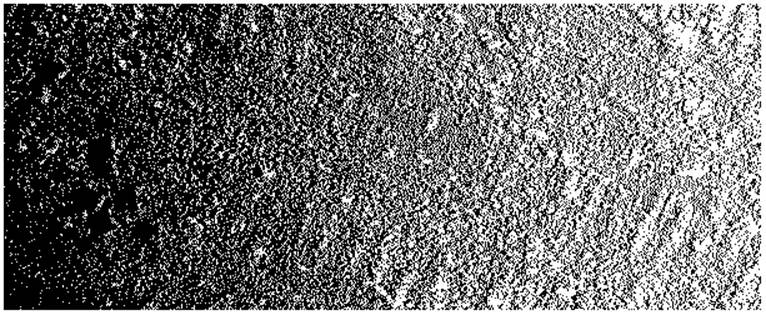

Opprinnelig punktsky fra bakkeskann der tettheten er større jo nærmere skanneren du er. Tettheten varierer fra 0,01 til 0,1 meter.

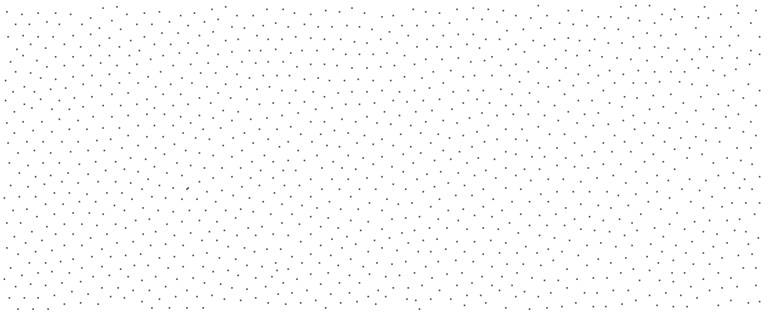

Resulterende punktsky etter reduksjon med cellestørrelse på 0,1 meter.
Merk
Funksjonen baserer seg utelukkende på en geometrisk betraktning på nærhet mellom punkter. Den tar ikke spesielle hensyn til randsoner eller skarpe knekker i dataene.
Algoritmen finner de nærmeste punktene innenfor den definerte cellestørrelsen og beregner en middelverdi (x,y,z) for disse punktene.
Fjerne punkt i flate områder¶
Denne funksjonen fungerer motsatt av Fjerning av støy. Punkter fjernes når avviket er mindre enn grenseverdien (standardavvik × sigmanivå).
Eksempel¶
Funksjonen er eksempelvis nyttig i forbindelse med inngrep.

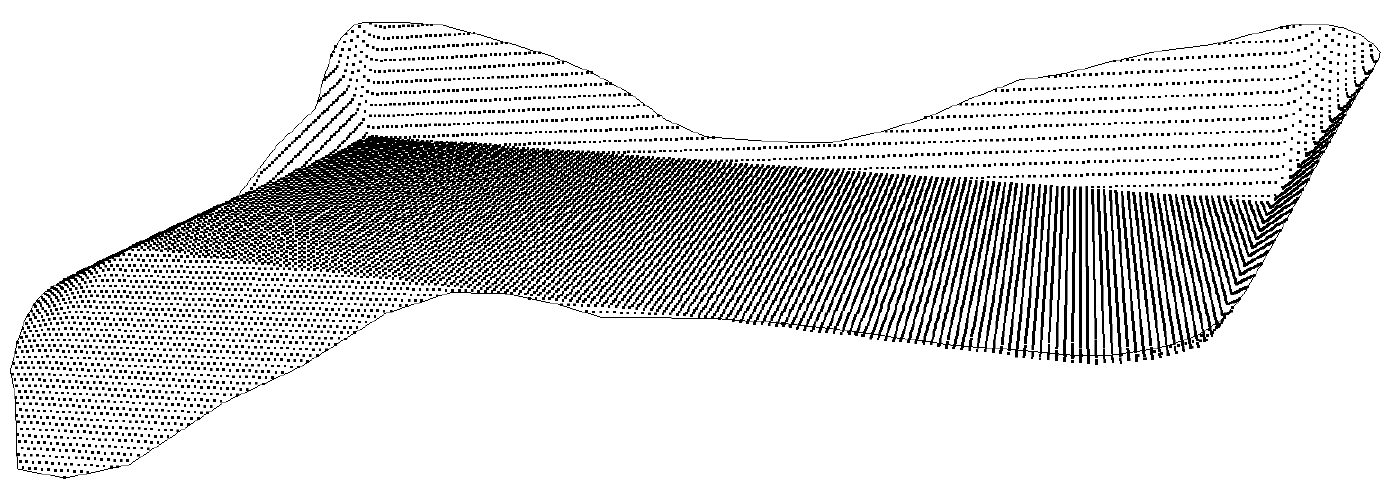

Punktsky før fjerning av punkter i flate områder.

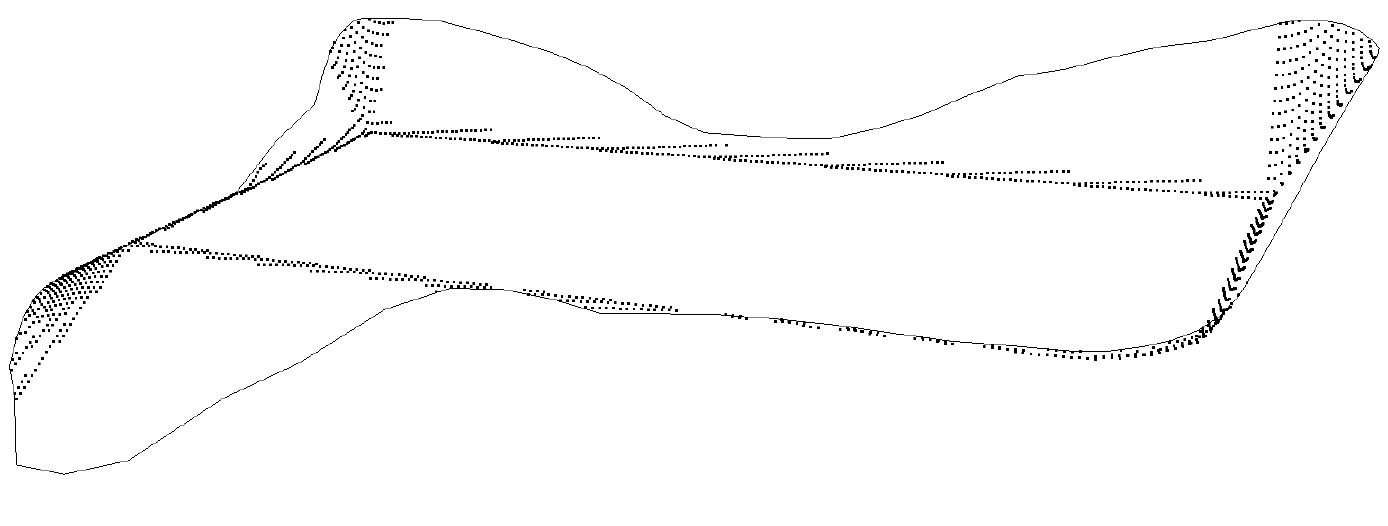

Punktsky etter fjerning av punkter i flate områder - kun betydelige høydevariasjoner er beholdt.
Resultatapplag¶
Du kan selv velge hvor resultatet skal lagres. Som standard foreslår programmet det aktive laget.
Punktskyer i resultatlag tilføres egenskaper fra prosesseringen:
| Attributt | Kode | Beskrivelse |
|---|---|---|
| S_JOBRESULT | S20 Støy fjernet (Punktsky hvor støy er fjernet) | Kodeverdier som inngir hvordan punktskyen er opprettet og hva den inneholder. S20 og S21 genereres når man huker av for Fjerne støy, S22 når man huker av for Redusere med cellestørrelse |
| S21 Fjernede støypunkter (Punktsky med punkter klassifisert som støy) | ||
| S22 Simplifisert for 3D-cellestørrelse | ||
| Proc_SigmaLevel | Inngitt standardavvik sigmanivå | |
| Proc_StdDev | Standardavvik for beregningen | |
| Proc_CellSize | Cellestørrelse for Redusere med cellestørrelse |
