Innledning til applikasjonslag¶
Dette kapittelet gir en innføring i applikasjonslag i Gemini Terrain. Her lærer du om de ulike typene applikasjonslag, hvordan de organiseres, deres egenskaper og hvordan du effektivt kan arbeide med dem i programmet.
Typer applikasjonslag¶
I Gemini Terrain kan du arbeide med flere forskjellige typer applikasjonslag (applag). Disse skilles med ulike symboler i brukergrensesnittet, og du gir dem gjerne navn som beskriver innholdet.
Applag
Applikasjonslag forkortes ofte til "applag" i Gemini Terrain og er ett av programmets viktigste konsepter for å organisere og strukturere geodata.
Applagene kan være av følgende typer:
- Standard (gmi-fil, filetype TER)
- Landmåling (gmi-fil med observasjoner, filetype SURVEY)
- Raster
- BGR-tiled
- WMS-klient
- WMTS-klient
- WFS-klient
- WCS-klient
Standard applikasjonslag¶
Standard applikasjonslag er Gemini Terrain sitt interne vektorformat. Dette er en generell lagringsstruktur for geometri og attributter som gir deg mulighet til å lagre mange typer geografiske data, typisk:
- Kartdata
- Plandata
- Landmålte data
Disse applagene er sentrale i Gemini Terrain og er detaljert beskrevet i de påfølgende delkapitlene.
Landmålingsapplag
Landmålingsapplag har egne spesifikke funksjoner og er beskrevet i eget hovedkapittel.
Rasterapplikasjonslag¶
For å håndtere rasterdata har vi to typer:
- Raster - Peker til en bildefil uten begrensning på bildestørrelse
- BGR-tiled - Støtter flere kartkilder på rasterform
BGR-tiled begrensning
BGR-tiled applag har en begrensning på bildestørrelsene (2 GB).
BGR-tiled laget peker til en bgr-fil (styrefil) som inneholder:
- Sti og filnavn for rasterfilene
- Utstrekning (venstre nedre og høyre øvre hjørne) på rasterfilene
Du kan kombinere ulike formater (eksempelvis TIF og JPG) i samme styrefil. For å legge til ett eller flere rasterkart i en styrefil, må du ha en georeferansefil (eksempelvis mmm-, sos- eller tfw-fil) som beskriver bildets geografiske plassering. Programmet forutsetter at filen ligger i samme katalog og med samme fornavn som rasterfilen.
Web-baserte applikasjonslag¶
Kartverket tilbyr en rekke gratis WMS-visningstjenester som kan benyttes fritt i henhold til gjeldende bruksvilkår.
Web Map Service (WMS) er en av Open Geospatial Consortium (OGC) sine standarder for å produsere skalerbare kart som kan vises på en skjerm. WMS-kartene:
- Er geografisk referert i ett eller flere internasjonalt aksepterte koordinatsystemer
- Presenteres som digitale bildefiler (f.eks. PNG, GIF eller JPEG)
Applikasjonslagslisten¶
Programmet har et eget vertikalt listevindu for applikasjonslagene.

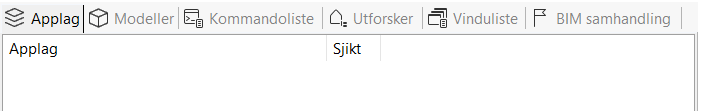

Tomt listevindu for applag
Listevinduet kan ha fire kolonner:
- Vis - For å slå av/på visning av laget
- Applikasjonslag (forkortet Applag) - Viser applagets navn
- Type - Viser lagets type
- Tegningslag - Viser kobling til tegningslag
Tilpasse kolonnevisning
Ved å høyreklikke på kolonneoverskriften får du opp en meny der du kan velge hvilke kolonner som skal vises i listen.
Applikasjonslagvinduet gir tilgang til flere funksjoner for å kontrollere hvordan lag vises og oppfører seg. Her er de viktigste funksjonene:
Sett aktiv (A)¶
Når du setter et applag aktivt, vil innholdet vises i det horisontale listevinduet. Nye objekter blir opprettet i det aktive laget, med mindre funksjonen har eget valg for resultatapplag. Når du skal redigere et objekt i et applag, må applaget som holder objektet være aktivt.
Vis (V)¶
Med dette valget kan du slå av/på visning av applaget. Funksjonen finner du både ved å venstreklikke på øye-ikonet, eller høyreklikke på applaget og aktivere/deaktivere Vis (V).
Hurtigtast [V]
Bruk hurtigtasten [V] for å raskt slå av/på visning. Du kan også bruke denne hurtigtasten for flere lag samtidig ved å markere flere lag først.
Åpen for redigering (E)¶
Du kan kjøre programmet i enbruker- eller flerbrukermodus. Enbrukermodus er standardinnstilling for nye lokale prosjekt, mens flerbrukermodus er eneste valg for skyprosjekter.
I flerbrukermodus vil applikasjonslagene og modellene være låst for redigering. Brukeren må selv åpne de lagene som skal endres for redigering.
Tegn øverst (T)¶
Tegnerekkefølgen i Gemini Terrain følger normalt denne logikken:
- Først tegnes applikasjonslag fra bunnen av listen og oppover
- Deretter tegnes innsatte modeller, som veger, byggegroper, DWG-er og IFC-er
Praktisk bruk
Når en veg brukes med modellpresentasjon og flatefylling, kan det være vanskelig å se objekter fra applikasjonslag som ligger over eller under vegen fysisk sett, fordi vegene tegnes til slutt. Med Tegn øverst kan du tvinge fram tegning av ett eller flere applikasjonslag øverst.
Hurtigtast [T]
Bruk hurtigtasten [T] for å raskt slå av/på denne funksjonen. Du kan også bruke denne hurtigtasten for flere lag samtidig.
Passiv i tegning (P)¶
Ved å sette et applikasjonslag som passivt:
- Geometrien tegnes som vanlig
- Dataene er ikke klikk- eller redigerbare
- Opptegningen av data kan gå raskere
Passive applikasjonslag indikeres med en "P" foran navnet.
Hurtigtast [P]
Bruk hurtigtasten [P] for å raskt slå av/på denne funksjonen.
Lavt detaljnivå i tegning (L)¶
Når et applag settes til å tegnes med lavt detaljnivå, tegnes ikke figurer, skravering, stiplede linjer og så videre. Dette kan øke ytelsen i enkelte tilfeller. Applikasjonslag med lavt detaljnivå vil indikeres med en "L" foran navnet.
Hurtigtast [L]
Bruk hurtigtasten [L] for å raskt slå av/på denne funksjonen.
Vis terrenggrid (G)¶
Med dette valget kan du hurtig slå av/på terrenggridet for applag som har et definert sjikt.
Hurtigtast [G]
Bruk hurtigtasten [G] for å raskt slå av/på visning av terrenggrid.
Arbeide med applikasjonslag¶
Applikasjonslag-statuser¶
Applikasjonslag kan ha ulike statuser som vises visuelt i applikasjonslaglisten:
- Tykk sort skrift - Indikerer at laget er aktivt. Innholdet vises i det horisontale listefeltet, og nye objekter opprettes på dette laget.
- Grå skrift - Indikerer at visningen er slått av, dataene tegnes ikke på skjermen.
Interaksjon med applikasjonslag¶
Du kan interagere med applikasjonslagene på flere måter:
- Venstreklikk på lagets navn for å markere laget (hele raden blir blå)
- Høyreklikk på et markert lag for å få opp kontekstmenyen med tilgjengelige funksjoner
- Dra og slipp (drag-and-drop) for å endre rekkefølgen på lagene. Eventuelt med tastene [U] (Opp) og [D] (Ned).
Organisering i grupper¶
Du kan organisere applikasjonslag i grupper for å holde orden i tegningen.

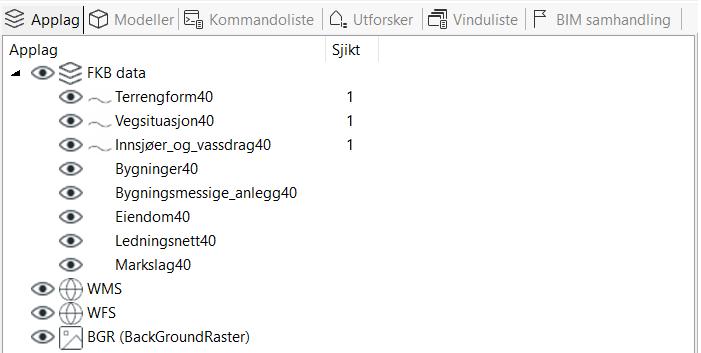

Eksempelet viser FKB-data gruppert i gruppen FKB-data**
Vi kan også gruppere applag som naturlig hører sammen. Det er også tillatt med tomme grupper, eksempelvis for bruk i prosjektmaler. Flere gruppenivåer er også mulig.
Effektiv organisering
En god gruppestruktur gjør det enklere å finne fram i prosjekter med mange applikasjonslag. Vurder å lage grupper basert på datakilder, fagområder eller prosjektfaser.
Applikasjonslag som feiler ved lesing¶
I noen tilfeller kan applikasjonslag forsvinne fra tegningene, spesielt i skyprosjekter. Dette skjer dersom applagene ikke lar seg laste under åpning, og dermed blir utelatt fra applikasjonslaglisten.

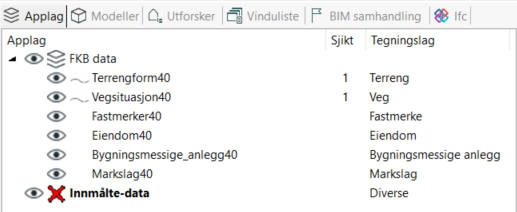

Eksempel: Applaget Innmålte-data har feilet ved lesing
Applag som feiler håndteres slik:
- Forblir i listen, men får status "ugyldig"
- Merkes med et spesielt ikon (rødt X) som indikerer problemet
- Behandles som ikke-redigerbare (redigeringsmenyer blir automatisk grået ut)
Det kan være flere årsaker til at den feiler ved lesing, eksempelvis at den er slettet i Gemini Connected web.
Hvis filen kan lastes igjen, for eksempel fordi den er gjenopprettet, vil statusen endres til gyldig igjen.
Symboler og typer¶
Foran applagnavnet vises ulike symboler avhengig av hvilken type applaget er. Eksempelvis har:
- WMS-lag egne symboler
- BGR-lag egne symboler
- Gmi-lag definert som sjikt har også egne symboler for sjikttypen
Sjikt
Venstreklikk i kolonnen Sjikt vil åpne dialogen for å sette sjikt. I kapittelet Definere sjikt tar vi for oss sjikt, som går ut på at vi kan definere et gmi-lag som et sjikt (lag i grunnen).
Kobling til tegningslag¶
Alle applikasjonslag har en kobling til tegningslag (DDS-CAD), som kan vises i applikasjonslaglisten. Du kan synliggjøre denne koblingen ved å høyreklikke på kolonneoverskriften og huke av for Tegningslag.
Med tegningslag kan vi slå av/på applikasjonslag på en alternativ måte med funksjonen Vis lag på verktøylinjen, og kan få flere fordeler:
Fordeler med tegningslag:
- Raskere av/på-funksjonalitet - Ved å bruke tegningslag skjer det ingen gjenoppfrisking av skjermen (alle dataene ligger fremdeles i minne), noe som gjør at av/på-operasjoner går mye raskere
- Gruppering av applikasjonslag - Du kan koble mange applikasjonslag til samme tegningslag (f.eks. alle reguleringsplanlagene) og dermed slå av/på mange applikasjonslag med ett tastetrykk
- Presentasjonsspesifikk visning - Lyspæren i tegningslag gjelder kun den presentasjonen som er aktiv, så laget kan være på i plan og av i 3D-visning
DDS-CAD plattformen
I avsnittet om DDS-CAD plattformen er laghåndteringen til kommandofilen for tegninger beskrevet mer detaljert.
Praktiske eksempler¶
For praktisk gjennomføring av arbeid med applikasjonslag, se følgende eksempler:
