Importere og eksportere data

Oversikt over import- og eksportfunksjoner

Import- og eksportfunksjonene i Gemini Terrain leser og skriver mange forskjellige eksterne formater.

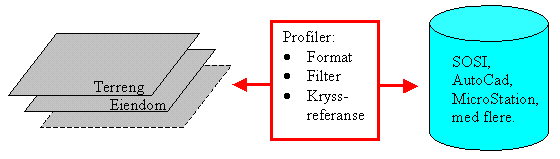

Import og eksport funksjoner

Eksempel på import og eksport av eksterne formater

Fil-import (batch-import)

Du kan importere grunnlagsdata med Fil - Import.

Dette er en fellesimport for applikasjonslag og modeller, og programmet finner automatisk ut hvor dataene skal plasseres.

Denne importen kalles også batch-import fordi den oppretter applikasjonslag eller SFI-modell og importerer data i én operasjon. For applikasjonslag må du også velge hvilken batch-jobb som skal brukes. Alle formater som kan importeres til applag på denne måten har minimum én batch-jobb. For filer som har koder i henhold til SOSI-standarden, er det laget avanserte batch-jobber for kartdata og digitale planer. I disse tilfellene opprettes flere lag som dataene fordeles på.

Dra og slipp

Som alternativ til Fil - Import har vi støtte for dra og slipp.

Dra og slipp er en interaktiv metode som innebærer at du kan velge en fil i utforsker eller på skrivebordet, holde nede venstre musetast, dra filen til applag- eller modellisten, og slippe knappen for å importere filen der.

Programmet sjekker om filen kan slippes i listen. Dersom listen ikke støtter filformatet, vil det ikke være mulig å slippe filen her.

Deretter skjer det samme som med Fil - Import. For import til applikasjonslag må brukeren velge mellom tilgjengelige batch-jobber.

Import via egenskapsdialogen

Du kan også importere data via egenskapsdialogen for applikasjonslag. Mens Fil - Import ikke har støtte for alle tilgjengelige formater, finner du her alle tilgjengelige import- og eksportfunksjoner til eksterne formater, målebøker og skannede data.

Formater som støttes

Følgende formater støttes for applikasjonslag:

Format Import Eksport
Kfi/cfi (Gemini Survey versjon 3) ✓ ✓
DXF ✓ ✓
DXF/DWG (ODA) ✓
Shape (Esri) ✓ ✓
SOSI ✓ ✓
SOSI GML ✓ ✓
Mapdat ✓ ✓
Quadri ✓
GMI (Gemini Survey versjon 5) ✓ ✓
KOF ✓ ✓
DGN (Versjon 7) ✓
DGN (Teigha) ✓
Geo (SBG) ✓

Definere egne importprofiler

I oppsettsdialogen for standard konvertering kan du opprette egne import- og eksportprofiler.

I programmet er det satt opp flere predefinerte importprofiler. Disse brukes blant annet av malene i batch-importen for applikasjonslag. Importprofilene inneholder filtre som styrer hvilken informasjon som kommer inn fra datakilden. For eksempel tar profilen SOSI40_Bygninger kun med tema for objektkatalog BYGG.

En profil kan inneholde informasjon om:

  • Format
  • Filtre for geometri og egenskaper
  • Kryssereferansetabell

Tips

Hvis du kun skal importere alle data i en ekstern fil, bruk profilen STANDARD og endre eventuelt formatet under formatoppsett.

Informasjon

Standardprofilene for import og eksport lagres i Sys-mappen i filen cnvprofiles.ini. Profiler opprettet av brukeren ligger enten i User-mappen (felles) eller Ini-mappen (personlig).

I tillegg kan du også opprette brukerdefinerte formater. Disse lagres på tilsvarende måte i filen cnvusrdef.ini.

Merk

Når du importerer data, sjekker programmet antall punkter i den eksterne filen. Du får spørsmål om å konvertere punktene til et punktskyobjekt dersom filen inneholder mer enn 10 000 punkter. Dette gjøres eksempelvis for å kunne håndtere store datamengder fra laserskanning på en bedre måte.

Nærmere beskrivelse av to viktige formater

Applikasjonslag har seks ulike objekttyper:

  1. Linje
  2. Punkt
  3. Tekst
  4. Polygon
  5. Punktsky
  6. Triangelnett

Når du importerer data, må eksterne objekter konverteres til Gemini-objekter. Tabellene nedenfor viser hvilke objekter som Gemini Terrain støtter for noen aktuelle formater.

SOSI

Ekstern objekttype Gemini-objekttype
.TEKST Tekst
.PUNKT Punkt
.KURVE Linje
.BUEP Linje
.KLOTOIDE Linje
.FLATE Linje

Merk

Tabellen viser kun for SOSI-versjon 4.0 og nyere. I eldre versjoner hadde SOSI blant annet en objekttype som het .LINJE. Gemini Terrain støtter også eldre versjoner.

DXF/DWG

Ekstern objekttype Gemini-objekttype Merknad
Text Tekst
Point Punkt
Line Linje
Mline Linje
Polyline Linje
2D polyline Linje
3D polyline Linje
Arc Linje
Circle Linje
Spline Linje Splittes opp i små linjeelementer
Ellipse Linje Splittes opp i små linjeelementer
Solid Linje/polygon
Hatch Polygon
3D solid Triangelnett
Polyfacemesh Triangelnett
Body Triangelnett
Face Polygon
Blockreferanse Punkt/linje/polygon Attributter til blockreferanser kommer med

Eksportmuligheter for applikasjonslag

Du kan eksportere data fra applikasjonslag på tre måter: via kontekstmenyen i applikasjonslag-listen, via egenskapsdialogen for applikasjonslag, eller via Fil - Eksport.

Eksport via kontekstmeny

Eksport via kontekstmenyen lar deg eksportere kun utvalgte objekter i applikasjonslaget. Unntaket er metadata, som eksporterer alle attributter til valgt format.

Eksport-menyen inneholder følgende valg:

Eksport via egenskapsdialogen

Eksport via egenskapsdialogen tar med alle data i applikasjonslaget. Du kan ikke gjøre utvalg når du bruker denne metoden.

Via egenskapsdialogen kan du eksportere til:

  • Standardformater...
    Se Import
  • Målebokformater...
  • Laserskann-formater (punktsky)...
  • Raster-format...
  • Andre formater...

Eksport via Fil → Eksport

Dette valget eksporterer det du ser på skjermen, inkludert applikasjonslag, modeller og andre objekter. Du kan eksportere både fra planvisning og 3D-visning.

Eksport-menyen inneholder blant annet følgende valg:
