Redigere data i applikasjonslag

Objekttyper i applikasjonslag

I et applikasjonslag kan vi ha seks forskjellige objekttyper:

  1. Linje
  2. Punkt
  3. Tekst
  4. Polygon
  5. Punktsky
  6. Triangelnett

Opprette objekter

Programmet har egne funksjoner for å opprette og redigere disse objekttypene. Nye objekter plasseres alltid i aktivt lag. Funksjonene finner vi på verktøysettet for Planlegging, prosjektering og utførelse, og de omfatter både redigering av geometri og egenskaper.

Punktsky- og triangelnettobjekt behandles i avsnittet Triangulere data.

Opprett punkt i applikasjonslag

Fremgangsmåte

  1. Velg funksjonen Opprett punkt i applikasjonslag på verktøyboksen
  2. Legg inn verdier for egenskaper
  3. Trykk OK og plasser punktet i skjermen
  4. Legg inn flere punkt hvis ønskelig (trykk [Backspace] for å endre egenskaper)
  5. Trykk [Esc] for å avslutte innlegging

Opprett tekst i applikasjonslag

Fremgangsmåte

  1. Velg funksjonen Opprett tekst i applikasjonslag på verktøyboksen
  2. Legg inn verdier for egenskaper
  3. Legg inn tekst
  4. Trykk OK og legg inn teksten i skjermen
  5. Sett inn teksten flere ganger om ønskelig (trykk [Backspace] for å endre tekst og egenskaper)
  6. Trykk [Esc] for å avslutte innlegging

Opprett linje eller polygon i applikasjonslag

Fremgangsmåte

  1. Velg funksjonen Opprett linje i applikasjonslag eller Opprett polygon i applikasjonslag på verktøyboksen
  2. Sett inn knekkpunktene på linjen
  3. Sett eventuelt inn avrundinger
  4. Legg eventuelt inn egenskaper i arkfanen for dette
  5. Avslutt og lagre

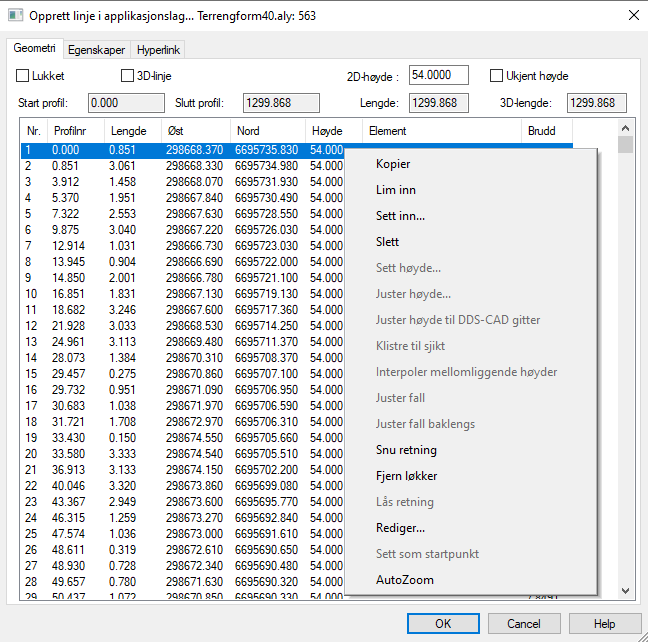

Når vi oppretter eller redigerer en linje eller et polygonobjekt får vi opp informasjon i meldingsfeltet. Den forteller oss blant annet at vi finner tilgjengelige funksjoner på høyre musetast.

Den forteller oss også hvordan vi slår på egenskapsdialogen (hurtigtast [Ctrl]+[D]). Merk at vi har mange nyttige funksjoner på høyre musetast i denne.

Vi kan også benytte funksjonene Opprett sirkel i applikasjonslag og Opprett rektangel i applikasjonslag til å opprette linjer med. Bruk instruksjonene i meldingsfeltet og valgene på hurtigmenyen (kontekstmeny) aktivt for effektiv konstruksjon.

Opprett/oppdater polygon fra linjer i applikasjonslag

Fra linjer i et applikasjonslag kan vi automatisk opprette polygoner (danne flater) eller oppdatere geometri i eksisterende polygoner. For at dette skal gå greit må linjene som vi skal polygonisere med denne funksjonen være på topologisk form. Opprett/oppdater polygon fra linjer er nærmere beskrevet i eget avsnitt.

Vertikalt listefelt

Vi kan kopiere data mellom ulike applikasjonslag. Funksjoner for dette finner vi i det vertikale listefeltet. Merk at vi også kan vi velge Kopier/Klipp ut/Lim inn... direkte i det horisontale listefeltet.

Fremgangsmåte

  1. Merk objektene du vil kopiere i skjermen
  2. Merk applikasjonslaget du vil kopiere fra
  3. Trykk høyre musetast og velg Kopier utvalg
  4. Merk applikasjonslaget du vil kopiere til
  5. Trykk høyre musetast og velg Lim inn utvalg...
  6. Trykk OK i meldingen som kommer opp

Horisontalt listefelt

Det horisontale listefeltet viser innholdet i aktivt lag. I dette vinduet har hver objekttype en egen arkfane. Ser vi nærmere etter har hver arkfane noen verdier i parentes, for tomme lag (0,0,0). Første siffer angir antall merkede punkt. Siste siffer angir totalt antall objekter i laget. Dersom vi har satt opp et filter vil andre siffer fortelle hvor mange objekter som slipper gjennom dette filteret.

Det er ikke mulig å redigere direkte i det horisontale listefeltet, men vi kan eksempelvis bruke funksjonen Erstatt... til å foreta massiv redigering av dataene, eksempelvis endre temakode på mange objekt samtidig. Redigering for øvrig foregår i egenskapslisten.

Tilgjengelige funksjoner i det horisontale listefeltet finner vi på høyre musetast. Merk at innholdet vil variere for de ulike objekttypene.

Merk

En liten kommentar til Excel-funksjonene siden disse ikke har dialoghjelp. Punkter og linjer kan limes inn fra Excel. Merk at vi også må ha med kolonneoverskrifter fra Excel. Et tips kan være å kopiere et objekt til Excel først. Da får vi med kolonneoverskriftene. Punkter i Excel må minimum inneholde Id, Øst og Nord.

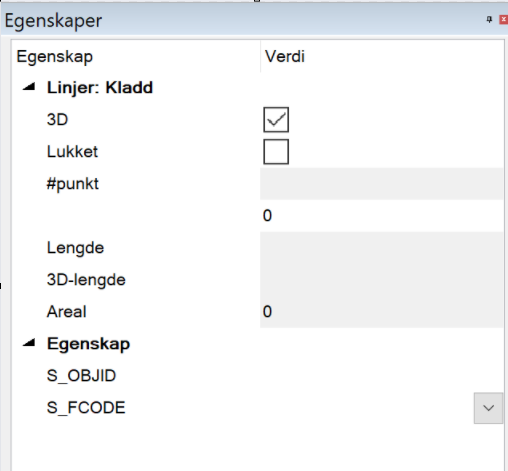

Liste for egenskaper

Egenskapslisten er skreddersydd for redigering av objekter i applikasjonslag, og kommandoer i kommandolisten.

Vi kan endre verdier for et objekt eller flere objekter samtidig. Verdiene endrer vi enten ved å skrive direkte i feltene eller ved å bruke nedtrekksmenyer (når egenskapene har predefinerte verdier).

Objekter kan vi merke i det horisontale listefeltet eller i skjermen. På hurtigmenyen finner vi også valget Velg objekt av samme type som allerede er valgt som er nyttig når vi gjør utvalg i skjermen.

Har vi merket flere objekt så vises kun verdier for de egenskapene som er like. Dersom egenskapene har ulike verdier så vises med andre ord ingen verdier i listen.

Hurtigmeny (kontekstmeny)

Vi har også en del nyttige funksjoner vi kan utføre på eksisterende objekter. Når vi har merket et eller flere objekter finner vi aktuelle funksjoner på høyre musetast. Denne menyen kaller vi hurtigmenyen. Merk at du kan gjenta disse funksjonene med å trykke på [Mellomrom].

Lag parallell til linje/polygon

Med denne funksjonen kan vi lage paralleller til linjer/polygoner.

Fremgangsmåte

  1. Merk linje/polygon
  2. Velg funksjonen Lag parallell til linje/polygon på hurtigmenyen
  3. Gi inn avstand i dialogen
  4. Gjør som beskrevet i meldingsvinduet "Pek på en side av linjen/polygonet"
  5. Parallellen er nå opprettet

Sammenføy linjer/polygoner

Med denne funksjonen kan vi sammenføye to linjeobjekt eller to polygonobjekt.

Fremgangsmåte

  1. Merk linje/polygon
  2. Velg funksjonen Sammenføy linjer/polygoner på hurtigmenyen
  3. Gjør som beskrevet i meldingsvinduet "Pek på linjen/polygonet som skal sammenføyes"
  4. Linjene/polygonene er sammenføyd
  5. Trykk [Mellomrom] dersom du ønsker å gjenta funksjonen

Splitt linje i punkt/øy i polygon

Funksjon for å splitte en linje i to deler. Vi kan splitte linjen i et eksisterende punkt, skjæringspunkt med andre linjer eller valgfri plassering.

Fremgangsmåte

  1. Merk linje
  2. Velg funksjonen Splitt linje i punkt/øy i polygon på hurtigmenyen
  3. Gjør som beskrevet i meldingsvinduet "Pek på punktet hvor linjen skal splittes"
  4. Trykk [Mellomrom] dersom du ønsker å gjenta funksjonen

Vi kan også bruke funksjonen til å splitte et polygon med øy. Dette gjør du med å klikke et vilkårlig punkt på polygonet eller øyen.

Splitt/slett objekter mot linje/polygon

Med denne funksjonen kan vi splitte objekter, det vil si linjer, punktskyer og triangelnett, mot en linje eller et polygon. I sin enkleste form kan vi bruke denne til å splitte to linjer i skjæringspunktet mellom disse. Hvis vi splitter objekt mot et polygon kan vi også velge å slette objekter i utvalget innenfor eller utenfor dette polygonet.

Fremgangsmåte

  1. Merk objekt (utvalget)
  2. Velg funksjonen Splitt/slett objekter mot linje/polygon på hurtigmenyen
  3. Pek eller tegn geometri som det skal splittes mot
  4. Er det et polygon kan vi også fjerne objekt innenfor eller utenfor
  5. Trykk [Mellomrom] dersom du ønsker å gjenta funksjonen

Eksempel

Denne funksjonen er nyttig hvis du ønsker å bytte ut eksisterende data med landmålte data.

Automatisk topologiopprydding

Denne funksjonen kan utføre flere operasjoner på et utvalg av linjer. Vi kan velge å splitte linjer i skjæringspunkt, koble løse ender, fjerne doble linjer og sammenføye linjer mellom nodepunkt. Automatisk topologiopprydding er nærmere beskrevet i eget avsnitt.

Lag øy(er) i polygon

Denne funksjonen ligner litt på funksjonen for å sammenføye. Forskjellen er at polygonet som skal være øy blir kopiert inn i originalt polygon, samtidig som at programmet sørger for at rotasjonsretninger blir riktige. Øypolygonet vil fortsatt eksistere som et eget polygon etter utført operasjon.

Fremgangsmåte

  1. Merk hovedpolygonet (som skal ha øyer)
  2. Velg funksjonen Lag øy(er) i polygon
  3. Gjør som beskrevet i meldingsvinduet "Selekter polygon(er) som skal kopieres til øy"
    Dette gjør vi ved å merke alle elementene innenfor et rektangel. Det gjør ingenting om vi merker øypolygoner utenfor hovedpolygonet. Programmet tar ikke hensyn til disse.
  4. Øyene er nå kopiert inn i originalt polygon

Opprette et polygon med øy

Ute ved kysten hvor vi har land og øyer må vi ofte behandle dataene manuelt for å få et bra visuelt resultat. Med denne funksjonen kan vi sammenføye hovedpolygonet og øyene sine polygoner.

Figurtekst: A = Kystkontur

Generer høydepåskrift

Fremgangsmåte

  1. Merk linje(r)
  2. Velg funksjonen Generer høydepåskrift på hurtigmenyen
  3. Velg verdi for genererte tekster
  4. Velg ekvidistanse
  5. Digitaliser sti i skjermen (der du ønsker høydepåskrift)
  6. Trykk Utfør
  7. Trykk OK for å lagre tekstene i aktivt applikasjonslag

Generer målsetting

Fremgangsmåte

  1. Merk linje(r)
  2. Velg funksjonen Generer målsetting på hurtigmenyen
  3. Velg verdi for genererte tekster
  4. Velg påskrift av linjelengde eller radius
  5. Trykk Utfør
  6. Trykk OK for å lagre tekstene i aktivt applikasjonslag

Snapping

Når vi oppretter/redigerer data i applikasjonslag kan vi slå av/på ulike funksjoner for snapping.

Med Bruk smart snapping aktiv kan vi kun snappe til objektet sine punkt. Eventuelle presentasjonsregler (symboler) som er knyttet til objektet vil ikke være mulige å snappe til.

Merk

Denne funksjonen er kun aktiv i redigeringsmodus (ellers må vi holde inne [Shift] for å vise snappunktene).

Med Bruk snappunkt aktiv kan vi snappe til alle punkt i skjermen, også punkt i figurer og skjæringspunkt mellom linjer.

Med Bruk gitterpunkt aktiv vises snappunkt som er definert med funksjonen Gitter ?x?x? under Format - Gitterinnstilling.

Grips

Vi kan også aktivere grips (gripehåndtak). Dette er en effektiv måte å redigere eksisterende data på. Merk at du ikke har noen angremulighet hvis du først har gjort en endring, med unntak av valget Ignorer endringer i egenskapsdialogen for applikasjonslag.
