Tunneldörrar

En speciell funktion justerar tunnelbanketten för öppningar som tunneldörrar.

Funktionen ändrar bankettskikten på vänster/höger för mittendörr för att stödja öppen dörr mer än 90 grader.

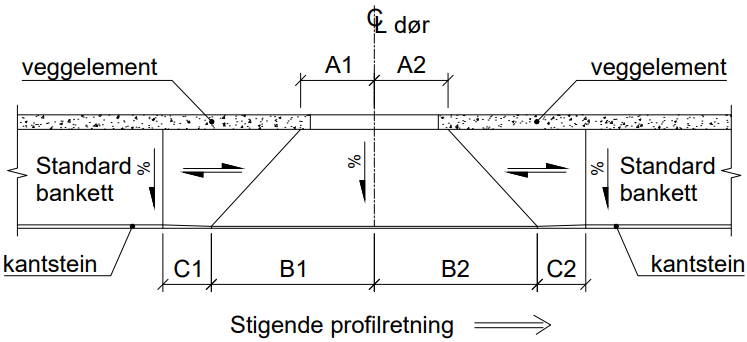

Linjen A1-A2 är horisontell i längdriktningen. Linjen B1-B2 följer den ursprungliga tunnelsluttningen. C1-C2 segmenten används för övergång mellan speciell kantstenshöjd till normal kantstenshöjd.

Det skapas 7 extra tvärsnitt vid C1, B1, A1, dörrmitten, A2, B2, C2. Pilen anger stigande profilriktning

Parameterinställningar

Profilnummer för mittendörr och tillhörande bankettparametrar måste du lägga in i en förhandsdefinierad lista i Excel.

Använd mallen mal_Banquet.xls som ligger i Sys-mappen (Inställningar - Gemini Terrain - Personliga inställningar - Installationsinformation - Mappar).

Ersätt "mal" med namnet på SFI-filen, exempelvis:

• Test.sfi
• Test_Banquet.xls

Observera

Båda filerna måste ligga i projektmappen.

Exempel på parametertabell

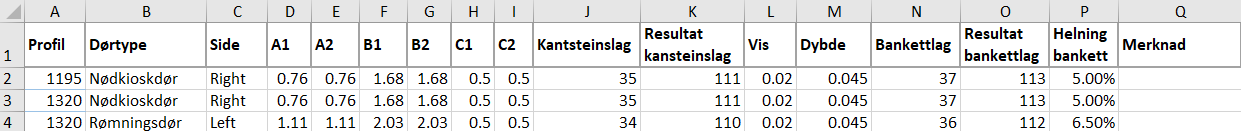

Figur: Excel-parametertabell för tunneldörrar

Kolumnförklaring

Kolumn	Beskrivning	Enhet
A	Profilnummer för mittendörr	-
D/E/F/G/H/I	Avstånd	Meter
J	Kantstenskikt (typiskt 34/35 eller användardefinierade skikt)	-
K	Resultat kantstenskikt (användardefinierade nummer för justerade banketter)	-
L	Synlig del av banketten i justerat område	-
M	Djup på osynlig del av banketten i justerat område	-
N	Bankettskikt (typiskt 36/37 eller användardefinierade skikt)	-
O	Resultat bankettskikt (användardefinierade nummer för justerade banketter)	-
P	Lutning bankett normalt på mittendörr	-

Varning

Du måste själv se till att du väljer skikt som inte används för andra uppgifter.

Höjder för dörren beräknas automatiskt, och efter byggande får du upp en loggfil med information om justeringarna.

Exempel:

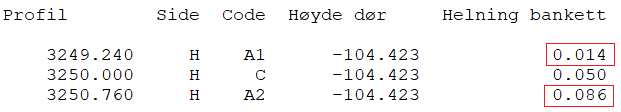

Exempel på loggfil med information om tunneldörrjusteringar

Resulterande lutningar för banketten i A1 och A2 är avgörande i denna logg. Negativa värden betyder att banketten har ett fall in mot dörren.

Important

Funktionen är för närvarande inte en del av den generella byggmotorn, utan en process som du kan köra efter standardbyggande av tunneln.

Framgångssätt för byggande av tunneldörrar

Framgångssätt

1. Kopiera mal_Banquet.xls till projektmapp och ändra "mal" till namn på SFI-fil
2. Lägg in parametrar för alla tunneldörrar i Excel-filen
3. Markera önskad SFI-modell i ritningen
4. Välj funktionen Parametrar för tunneldörr... (se nedan) - Parametrar i Excel-fil importeras till dialog
5. Välj önskade rader du vill bygga och tryck Bygg
6. Resultatskikten för bankettjusteringarna byggs och logg med nyckelinformation visas

Observera

Alla profiler taggas. Detta betyder att du kan få gamla profiler borttagna om du ändrar mittenpunkten för dörren. Borttagning är endast möjlig om du bygger alla öppningar på nytt (markerar alla rader i dialogen och bygger).

Kopiering av punkter till applikationslag

Efter byggande kan du kopiera punkterna A1, B1, C1, A2, B2, C2 och linjerna A1-B1, A2-B2 till applikationslag.

Framgångssätt

1. Skapa applikationslag med mallen mal_Banquet.aly
2. Bygg tunneldörrar
3. Markera applikationslag och välj Klistra in objekt...

Kopierad tunneldörrgeometri till applikationslag

Parametrar för tunneldörr...

Funktionen ligger inte på standardmenyerna och måste läggas till manuellt:

Aktivering av funktion

1. Välj Verktyg - Utvidgat verktyg - Inställning för systemanpassning...
2. Kryssa för Tillåt att användaranpassa meny/verktygssats/knapprad
3. Välj kugghjulet, exempelvis på verktygsfältet
4. Välj App 4, Komp 13 och kommando 239
5. Tryck Lägg till

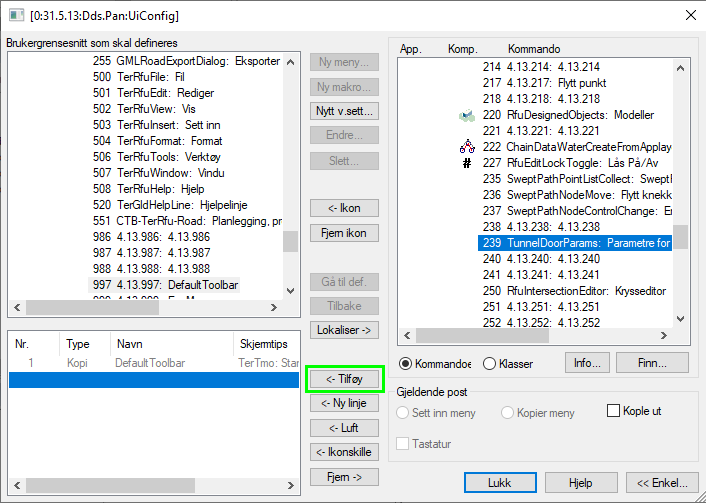

Figur: Aktivering av funktionen Parametrar för tunneldörr...**
