Tunnelkonstruktion¶
Konstruera tunnel¶

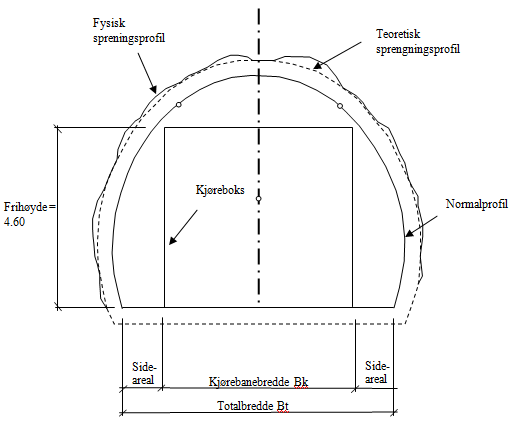

Illustration av tunnelns komponenter och begrepp
Dialoghjälpen för parametrisk tunnelbeskrivning beskriver mer detaljerat hur du definierar elementen. Figuren ovan visar de olika begreppen i samband med tunnel.
I Gemini Terrain har vi tre metoder för att beskriva skikten i en tunnel:
- Manuell beskrivning
- Parametrisk beskrivning
- Kombinerad beskrivning
Manuell tunnelbeskrivning¶
I manuell tunnelbeskrivning opererar vi med begreppet tunnelkontur.
En kontur kan innehålla flera skikt, typiskt:
- 30: Tunnel (innerprofil)
- 31: Tunnel sprängningsprofil (perimeter)
- 32: Körbana
Utöver standard tunnelskikt som beskrivits ovan innehåller manuell tunnelbeskrivning också mallar för skikten i en bankett. Möjligheten att använda mallar gör den manuella metoden mycket flexibel. Du kan definiera nästan vilka skikt som helst, exempelvis ledningskanter och kabelkassar, och sedan spara dessa som en mall för senare användning.
I en tunnel kan du ha många tunnelkonturer, exempelvis en för standard och en för nisch. Vidare måste du specificera i vilka profilnummer de olika konturerna ska gälla och hur de ska roteras. Mellan definierade tunnelkonturer interpolerar programmet värdena.
När du definierar tunnelskikt och körbana kan du antingen hämta standarder som definierat i handbok N500 Vägtunnlar eller ange värden manuellt, exempelvis från F-ritningar.
Information
Dialoghjälpen för manuell tunnelbeskrivning beskriver mer detaljerat hur du definierar manuella tunnelskikt.
Parametrisk tunnelbeskrivning¶
I parametrisk tunnelbeskrivning opererar vi inte med begreppet kontur. Du kan emellertid modellera samma skikt:
- 30: Tunnel (innerprofil)
- 31: Tunnel sprängningsprofil (perimeter)
- 32: Körbana
Elementet 01: Trau följer alltid från vägmodellen.
Tunnelskikten är oberoende av varandra (med undantag av Parallell), och varje beskrivning definieras med ett logiskt namn, samt Från - Till intervall (där elementet ska gälla).
För varje intervall måste du specificera en tunneltyp, samt ange vilka ytor i vägen som tunnelelementet ska kopplas till.
Exempel: Tunnelelementet kopplat till yta -2.01 på vänster sida.
Dialoghjälpen för parametrisk tunnelbeskrivning beskriver mer detaljerat hur vi definierar elementen.
Kombinerad beskrivning¶
Den parametriska metoden är mindre flexibel än den manuella. Du kan bland annat inte definiera skikt för bankett och ledningskanter med denna.
Med kombinerad metod kan du beskriva standard tunnelskikt (30-32) med parametrisk beskrivning och andra skikt som banketter med manuell beskrivning.
Tips
Använd kombinerad beskrivning när du behöver både flexibiliteten i manuell metod och effektiviteten i parametrisk metod.
