Konstruktion

Byggrop har en egen modelltyp EFI (Excavation FIle). EFI-modellen kan ha ett godtyckligt namn, men vi rekommenderar att undvika mellanslag och andra specialtecken.

Skapa och hantera EFI-modeller

Nya EFI-modeller skapar du i modelllistan.

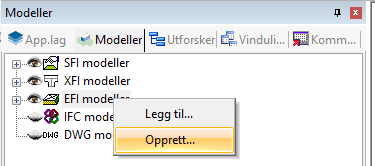

Val för att skapa modell i modelllistan

Varje grop får också en post i kommandolistan för ritningen:

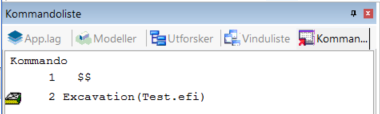

EFI-modellens kommando i kommandolistan

Standard DDS-CAD-funktioner för flytta på snabbmenyn är aktiva för byggropar.

Innan du kan använda flytta-funktionen måste du tillåta användning av denna. Detta gör du i dialogen för byggrop under fliken för alternativ. Många användbara val blir då aktiva på snabbmenyn, exempelvis [Page Up]/[Page Down] för att flytta hela gropen upp/ner (alla höjderna i gropen ändras med värdet du anger). Vi rekommenderar att testa de olika valen på snabbmenyn för flytta-funktionen.

Vidare kan du ta bort en byggrop från ritningen.

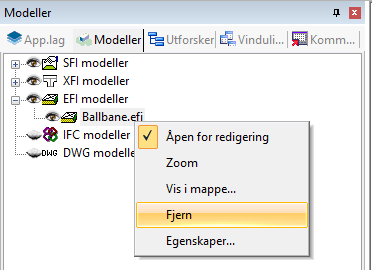

Val för att ta bort EFI-modell från ritningen

Ta bort-valet öppnar en dialog där du kan välja mellan Ta bort och Radera.

Ta bort betyder endast att du tar bort kommandot Excavation(*.efi) från ritningen. Med ta bort ligger EFI-filen opåverkad i projektmappen. Detta betyder att du kan sätta in gropen i ritningen igen efteråt.

Vill du radera gropen permanent måste du välja Radera.

Arbetsprocess för byggrop

Du kan använda följande tillvägagångssätt för att skapa en byggrop:

Tillvägagångssätt

1. Högerklicka i modelllistan för byggrop och välj Skapa...
2. Välj beräkningstyp Byggrop
3. Skriv in namn på modellen och tryck OK
4. Konstruera gropens yta
5. Definiera eventuella andra lager: Fundament, grundmur (för återfyllning mot byggnad), massutbyte, ...
6. Bygg lager och kontrollera ingreppet i 3D
7. Utför massberäkning, kontrollera beräkningar i plan/3D/sektioner
8. Skapa massrapport
9. Generera tvärsektioner genom gropen för extra kontroll
10. Skapa presentationsritningar (eget kapitel)
11. Exportera vid behov lager till kikare/GPS eller maskinstyrning
