VA-projektering: Exakt 3D-projektering

Exakt 3D-projektering

Exakt 3D-projektering är standardmetoden i Gemini Terrain.

Med denna metod projekterar du brunnar och ledningar med exakt placering i terrängen genom att lägga in 3D-linjer direkt i terrängmodellen med önskade offset-värden.

Denna metod ger en korrekt 3D-modell och utsättningsdata för alla brunnar och ledningar. Automatisk byggning av dike är även aktiverad för denna metod.

Tillvägagångssätt

1. Välj ikonen Data knutet till linjedefinition... på verktygsuppsättningen för Planering, projektering och utförande.
2. Välj önskad SFI-modell och tryck OK (SFI-modell skapas som beskrivs i föregående avsnitt).
3. Skapa datatyp för styrande ledning (vanligtvis den nedersta).
4. Kryssa för CL för att ange att denna ska användas som linjedefinition.
5. Placera brunnar och böjar i kartan.
6. Redigera eller komplettera med egenskaper direkt i listan.
7. Generera längdsektion, eventuellt med avancerat snitt om diket ligger i väg eller korsning.
8. Kontrollera och justera nivåerna så att krav på fall och övertäckning är uppfyllda.
9. Växla till planvy.
10. Skapa resterande datatyper och upprepa punkt 5–8 för dessa.

Som beskrivs i tillvägagångssättet placerar du brunnar och böjar i planvy. Därefter kontrollerar du fall, övertäckning och liknande i längdsektionen. Eventuella justeringar av nivåerna och inläggning av vertikala böjar eller knäckpunkter görs även mest lämpligt här. Om tracén måste flyttas i horisontalplanet måste du tillbaka till planvy. Efter lite fram och tillbaka mellan planvy och längdsektion bestäms tracén för diket.

Normalt ligger det flera ledningar i diket, så du måste välja en ledning som CL. Då uppdateras linjedefinitionen fortlöpande med geometrin för denna. Detta ger en linjedefinition med raka sträckor, och därmed kan det uppstå brott i linjedefinitionen, vilket kan ge problem med 3D-modellen om tvärsektionerna korsar varandra. För att lösa detta kan du glatta linjedefinitionen. Genom att välja glatting lägger programmet automatiskt in avrundningar i knäckpunkterna. Storleken på avrundningarna beräknas utifrån angiven korridorbredd. Detta ger ett bättre 3D-dike, särskilt i områden med flera brunnar.

Nedan beskrivs några av punkterna i tillvägagångssättet mer detaljerat.

Skapa datatyper

Ett ledningsstråk kan ha flera dikessnitt. Nedan ser vi ett typiskt dikessnitt med tre ledningar.

Figur: VL = Vattenledning, SP = Spillvatten, OV = Dagvatten

Vi måste bestämma vilken ledning i diket vi ska börja med och ange att denna ska vara linjedefinition (CL) för diket. Det vanliga är att börja med den nedersta ledningen.

Nya datatyper skapar vi genom att välja Ny... på höger musknapp i listan för Data knutet till linjedefinition.

Följande datatyper är aktuella för VA-projektering:

• Dagvatten-data
• Spillvatten-data
• Vatten-data
• Pumpledarledning
• Dränering
• Dagvatten2 data
• Spillvatten2 data
• Vatten2 data
• Pumpledarledning2
• Dagvatten avgrening
• Spillvatten avgrening
• Vatten avgrening
• Pumpledarledning avgrening
• Dränering avgrening
• Ledningspåskrift VA

Utöver geometri har datatyperna även följande egenskaper:

• Nivå 1/ Nivå 2
  Detta är ledningsnivå (absolut höjd) in och ut ur brunnen. Båda måste anges även om dessa har samma nivå. För spillvatten och dagvatten anger vi nivå för botten invändigt rör, medan för vatten anger vi topp utvändigt rör.

• K.Typ - Brunnstyp
  Vi kan välja mellan tre olika brunnstyper:

• Cylinder
• Cylinder med centrisk kon

• Cylinder med excentrisk kon

• K.Dim - Brunnsdimension
  Brunnens diameter anges i meter. Brunnssymbol kommer inte att ritas när dimensionen sätts till 0. Används exempelvis vid uppritning av tracépunkt i ledningsstråket.

• K.Tykk - Brunnstykkelse
  Tjockleken kan vara positiv eller negativ, eller noll.

• Positiv: Brunnsdiameter tolkas som inre diameter, tjocklek läggs till för att skapa yttervägg.
• Negativ: Brunnsdiameter tolkas som yttre diameter, tjocklek läggs till för att skapa en inre vägg
• Noll: Bara en vägg är ritad (som förut)

!!! note "Observera" Brunnslocket får utvidgad radie om tjockleken är positiv. Lägg även märke till att cirkelsymboler i 2D även kommer att utvidgas när de är positiva

• K.LokkDim - Brunnslocksdimension
• K.KjegleH - Brunns konhöjd
• K.JringH - Brunns justeringsringhöjd
• K.OffBunn - Brunns Offset brunnsbotn

• L.Dim - Ledningsdimension
  Ledningsdimension anges i meter. Ledning kommer inte att ritas när ledningsdimension sätts till 0 (gäller ledning in till brunn). Används exempelvis om en ledning har ett uppehåll i diket.

• L.Tykk - Ledningstykkelse
  Om referenslinje är botten eller topp inre, så är diametern given för insidan.
  Om referenslinje är botten eller topp yttre, så är diametern given för utsidan.

Tjocklek tas även hänsyn till vid byggning av dike. Parametrarna refererar till yttre cylinder.

• L.Typ - Ledningstyp
• L.Matr - Ledningsmaterial

• L.Böj - Ledningsböj
  Förutsättningarna för att rita böj i en punkt är att Nivå 1 och Nivå 2 är lika och att brunnsdimension är 0.

• Lutning
  Från nivåerna på ledningarna beräknar programmet fallet på ledningarna.

• Brytvinkel

Placera brunnar och böjar i kartan

Tillgängliga redigeringsfunktioner finner vi genom att peka i kartan och trycka höger musknapp:

Funktion	Tangentkombination
Avsluta och spara	Enter
Sätt in punkt	Ins
Flytta punkt	M
Flytta presentationspunkt	O
Flytta text	T
Föregående datatyp	P
Nästa datatyp	N
Ta bort markerad punkt	Backspace
Hjälpgeometri
Flytta dialogrutan till musposition
Avbryt och avsluta	Esc

Placering av brunnar och böjar (knäckpunkter) gör vi med valet Sätt in punkt. När denna är aktiv kan vi peka systempunkter fritt i kartan.

Tips

Hjälpalternativ för dynamisk linje kan vara ett användbart hjälpmedel när vi sätter ut systempunkterna. Här kan vi lägga in aktuella brytvinklar och avstånd. Hjälpalternativ för dynamisk linje finner vi på statusraden.

Generera längdsektion

Vi använder standardkommando för att generera längdsektion för ledningsstråket. Markera chaindata(*.sfi) kommandot och välj kommandot Generera längdsektion på snabbmenyn.

I många fall ligger diket både i "jungfrulig" terräng och i väg.

I sådant fall tar vi utgångspunkt i en färdig beräknad väg som bestämmer placeringen av brunnar både i höjd och plan.

Det är därför viktigt att vägkroppen läggs in i ritningen, och att terränglagret är beräknat med Utför ingrepp på (val i Ritningsinställningar).

Vidare måste vi kryssa för Ta med 3D-objekt när vi genererar sektionen.

Kontrollera nivåer mot fall och övertäckning

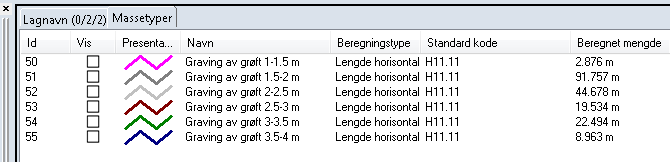

I längdsektionen kan vi hämta ut en massberäkning som ger oss olika djupintervall. Detta är användbart för att få markerat där övertäckningen är mindre än minimumkravet.

Masstyperna för de olika intervallen hämtar vi under fliken för masstyper i dialogen för SFI-egenskaper. Hämta exempelvis masstyperna med id 49-57.

Denna massberäkning förutsätter att vi har skapat ett teoretiskt lager för planering i diket.

Använd funktionen Lägg till... på höger musknapp i horisontellt listfält och välj teoretiskt lager för planering. Vi får frågan om vi vill hämta höjderna direkt från linjedefinitionen, alternativt måste vi lägga in dem manuellt med snappning i längdsektionen.

Vi kan även lösa detta genom att skapa en egen masstyp som vi kallar Övertäckning. Välj beräkningstyp Areal och lägg in max. djup och min. djup för godkänt läggningsområde.

Ledningspåskrifter

Vi har även en datatyp Ledningspåskrifter VA som ger automatisk påskrift av ledningarna. Denna skriver på egenskaperna Ledningstyp, Ledningsdimension och Ledningsmaterial.

Normalt lägger vi även in påläggning med det generella kommandot Linjedefinitionstextning på verktygslådan.

Penntabeller styr utseendet på skärm och vid utskrift (plot). Detta gäller både kartdata och projekterade data som VA. Med installationen följer en penntabell. Denna heter TER och programmet kopierar den till projektkatalogen när du skapar nytt projekt. Alla pennor från 1-255 är definierade med färg och tjocklek.

VA-data har presentationsregler för plan- och sektionsvy. Pennvalen förutsätter att tabellen TER för penna är aktiv. Vi kan ändra presentationsinställningen på följande sätt:

1. Välj Presentation för linjedefinitionsdata på menyn Format
2. Markera önskad datatyp och tryck Redigera…

Specialfall

Vi kan uppleva situationer där ingen av ledningarna följer hela diket.

Då måste vi antingen dela upp diket i flera SFI-modeller eller skapa en linjedefinition oberoende av ledningarna. Till sistnämnda lösning kan vi använda kommandot för linjedefinition direkt för att konstruera en oberoende linjedefinition, exempelvis genom att snappa till brunnar genom hela sträckan. Vi får då inte kryssa för CL för någon av ledningarna.
