Detaljplan - Konstruktion SOSI

Konstruktion av detaljplan

Proceduren i Gemini Terrain bygger på vägledning för digitala planer när det gäller konstruktionsprincip för digital produktion av detaljplan.

Konstruktionsordning:

1. Väggeometri
2. Begränsningslinjerna för ändamålsområden
3. Planens ytterbegränsning

Vi har skapat ett förslag till procedur för Gemini Terrain. Följer vi denna procedur, kan vi leverera konstruerat planförslag på komplett form, det vill säga korrekt SOSI-fil med ytor och egenskaper (SOSI-nivå 4).

Egenskaper och ritregler i mallarna i Gemini Terrain är anpassade till nationell produktspecifikation för arealplan och digitalt planregister.

Produktspecifikationen kan du läsa mer om på miljöministeriets webbsidor.

Procedur i Gemini Terrain

Procedur

1. Importera kartunderlaget
2. Skapa applikationslager för planen
3. Konstruera centerlinje för väg
4. Konstruera linjer för användningsändamål
5. Konstruera linjer för bestämmelseområden och hänssynszoner
6. Skapa planens ytterbegränsning
7. Skapa polygoner (ytor)
8. Skapa juridiska linjer och punkter och påskrift

Detta är ett förslag till procedur. I praktiken kommer vi gärna att hoppa lite fram och tillbaka mellan de olika stegen. Proceduren tar heller inte upp planer med flera vertikalnivåer. Vi hänvisar till nationell produktspecifikation för närmare beskrivning.

Hur vi skapar presentationsritning för planen, beskrivs närmare i avsnittet Presentationsritningar.

Steg 1: Import av kartunderlaget

Dataunderlaget importerar vi till aktuella applikationslager. Vi kan välja att importera dataunderlaget med minimal lagerindelning eller full lagerindelning, det vill säga följa SOSI-objektkatalogers indelning, till exempel:

• Byggnader
• Vägar
• Fastighetsgränser
• Och så vidare

Detta beskrivs närmare under avsnittet om Applikationslager.

Steg 2: Skapa applikationslager för planen

Lagstiftningen opererar med flera lager i detaljplaner.

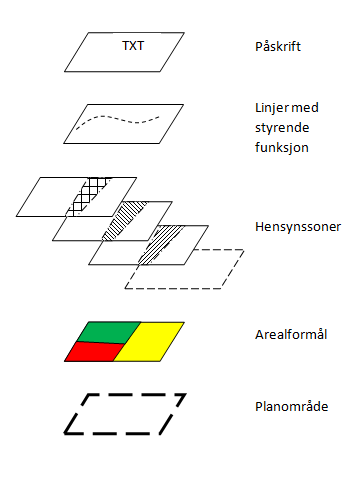

Olika lager som ingår i en detaljplan

Av figuren ser vi att plangränsen alltid är lika med ändamålsgränsen. Det vill säga att det i planens ytterbegränsning minst ligger två linjer med samma förlopp. Dessutom kan det förekomma linjer från hänssynszoner.

När vi skapar en plan i Gemini Terrain, är det mest ändamålsenligt att skapa de applikationslager vi behöver. Följande mallar har skapats för lagren som kan uppträda i en plan:

• Rp45_AngittHensynsoner.al_
• Rp45_Arealformål.al_
• Rp45_Bestemmelseområder.al_
• Rp45_Båndleggingsoner.al_
• Rp45_Detaljeringsoner.al_
• Rp45_Faresoner.al_
• Rp45_Gjennomføringsoner.al_
• Rp45_Infrastruktursoner.al_
• Rp45_Linjer_punkt_og_påskrift.al_
• Rp45_Planområde.al_
• Rp45_Regulerthøyde
• Rp45_Sikringsoner.al_
• Rp45_Støysoner.al_

När du väljer en mall föreslår programmet samma namn för lagret. Här kan det vara ändamålsenligt att byta ut Rp45 med namnet eller ID:t på planen.

Steg 3: Konstruera centerlinje för väg

Plankonstruktionen startar med alla vägarna. Vi måste hela tiden ha kontroll på väggeometrin, det vill säga centerlinje väg. Centerlinje väg ska ligga i lagret Rp45_Linjer_punkt_og_påskrift.

Illustration av centerlinjer

Vägledningen säger: "Om terrängen är svår, ska skärning och fyllning beräknas och visas på plankartan". Styrkan hos Gemini Terrain är att vi också kan utföra komplett projektering av vägar och korsningar med beräkning av skärnings- och fyllningsutslag. Vi tar då bara tag i centerlinjen och skapar ett vägprojekt för denna. Detta beskrivs närmare i avsnittet Användning av 3D under konstruktion.

I korsningspunkten mellan centerlinjer måste vi snappa startpunkten på sekundärväg till en punkt på primärväg. För linjer i detta lager rekommenderar vi att snappa till andra linjer utan att splittra dem. Det är en fördel att exempelvis centerlinjer för väg är sammanhängande, bland annat med tanke på att skapa paralleller.

Lagliga uppgifter vi kan koppla till linjerna visas i tabellen nedan.

Egenskap	Värde
OBJTYPE	RpJuridiskLinje
PLANID
KOMM
RPJURLINJE
VERTNIV
FØRSTEDIGITALISERINGSDATO
OPPDATERINGSDATO
MÅLEMETODE
NØYAKTIGHET

Steg 4: Konstruera linjer för användningsändamål

I steg 4 skapar vi linjerna som ska bilda gränser för alla ändamålen. Detta gör vi på applikationslagret Rp45_Arealformål. En del ändamålsgränser kommer att bestämmas av väggeometrin. Andra kommer att bestämmas av befintliga linjer i kartan, till exempel fastighetsgränser. Det är därför viktigt att vi kopierar linjer från grundkartan där dessa är bestämmande för ändamålet (alternativt kan vi snappa linjer). Till detta använder vi de allmänna funktionerna för att kopiera data från ett lager till ett annat.

Ändamålsgränser

Lagliga uppgifter vi kan koppla till linjerna visas i tabellen nedan. Som minimum måste vi lägga in objekttyp:

Egenskap	Värde
OBJTYPE	RpFormålGrense
FØRSTEDIGITALISERINGSDATO
OPPDATERINGSDATO
MÅLEMETODE
NØYAKTIGHET

Hela planområdet ska innehålla en heltäckande mosaik av användningsändamål. Alla områden ska ha en angiven användning. Det är viktigt att linjerna på detta lager har topologistruktur. Detta är nödvändigt för att polygoniseringen och senare export av data till SOSI ska gå smärtfritt. Vi måste alltså bygga upp linjerna enligt vissa riktlinjer. Detta måste vi ha i tankarna när vi konstruerar linjerna.

Topologi beskrivs närmare i eget kapitel. Detta gäller även steg 5 och steg 6.

Steg 5: Konstruera linjer för bestämmelseområden och hänssynszoner

I steg 5 skapar vi linjer för hänsynszonerna. Detta gör vi på aktuella applikationslager:

• Rp45_AngittHensynsoner
• Rp45_Bestemmelseområder
• Rp45_Båndleggingsoner
• Rp45_Detaljeringsoner
