DDScad IFC-export

Introduktion till IFC-export

Vi kan exportera innehållet i en ritning till IFC (Industry Foundation Classes), som är ett standardformat för BIM-modeller. Före export bör du stänga av visning av element som inte ska inkluderas i IFC-filen.

Exportera till IFC

Anvisningar

  1. Öppna dialog för Inställningar Gemini Terrain... - Projekt - IFC
  2. Lägg eventuellt in origo för BIM-projektet och tryck OK
  3. Välj Fil - Export - IFC...
  4. Välj önskad IFC-version
  5. Tryck Bläddra... och ge in namnet på filen och tryck Spara
  6. Välj utbyteskrav i rullgardinsmeny, typiskt Terrain Export 3D
  7. Tryck Exportera och öppna

Skikt och applikationslager

Observera

Det finns idag inget stöd för att exportera det beräknade terränggriden. Om ett triangelnät är dataunderlag för terränggriden så kommer vi att få med detta. Om grunddata för terränggriden är kotkurvor eller punktmoln så blir ingenting exporterat.

Andra objekt blir exporterade som: * IfcBuildingElementProxy (version IFC2x3) * IfcGeographicElement (IFC4)

Modeller

Massor och lager i bygggrop

Massor visas som volymer. Detta görs genom att beräkna ett triangelnät för botten och topp till massan, för att därefter stänga triangelnäten. Dessa volymobjekt är inte 100 procent exakta, men visningsnoggrannheten sätts med Täthet för ritning av massor i bygggropdialogen.

Observera

Observera att detta tal hänger samman med inställningen Gridstorlek använd i beräkningar på Inställningar Gemini Terrain... - Projekt - Allmänt: Det är denna gridupplösning som används för beräkning av triangelnätet, så att trianglarna aldrig kommer att bli finare än denna inställning.

Eftersom visningen av dessa volymer inte är helt exakta, används fortfarande den vanliga massberäkningen. Rätt volym finns som en egenskap (PropertySet), som du hittar genom att dubbelklicka på aktuell massa.

Det är dessutom skapat en funktion som städar upp i triangelnätet genom att slå samman trianglar som ligger i ett plan. Detta förbättrar prestanda och minskar lagringsutrymme, speciellt i massor med stora plana områden.

Också visning av areal-massor presenteras nu som triangelnät – naturligtvis utan volym.

Trädstruktur på element i IFC-filen

IFC-filen delas upp i en trädstruktur. Detta träd kan visas lite olika beroende på om du använder Solibri, Navisworks, DDS eller andra program, men essensen ska vara densamma:

  • Massor hamnar i en container som heter "ExcavationMasses"
  • Lager sorteras i "ExcavationLayers"

Visningen av dessa kan stängas av och på – också detta lite beroende av val av IFC-viewer.

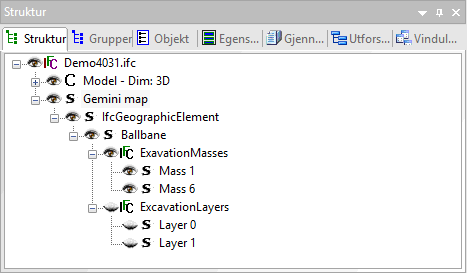

Trädstruktur i IFC-visning

Exempel på hur denna trädstruktur kan se ut i DDS sin IFC-viewer

Projektegenskaper

När vi exporterar till IFC4, så kommer följande information med:

  • Kartkonverteringsinformation (map conversion info)
  • Koordinatreferenssystem information (Coordinate reference system info)
  • Längd- och breddgrad (site longitude and latitude)
