Generera tvärsektioner från egna data

För tunnelskanningsdata måste du köra en 3D-triangulering innan du kan generera profiler. Programmet har två metoder för detta: Triangulering längs linje och 3D-triangulering. Du kan läsa mer om detta under Triangulera data.

För att skapa profilerna använder vi Gemini profilgenerator, som kan ge följande lager:

1. Gemini fysisk
2. Avancerat snitt

Gemini profilgenerator beskrivs närmare i kapitlet om Generella profiler.

Lutning av profiler

När vi arbetar med tunnel är det möjligt att luta profilerna så att de står normalt mot vertikalkurvaturen. Detta kan vi ställa in i inställningarna för profilgeneratorn. Alternativt kan vi göra detta i tvärsektionsgenerering.

Att profilerna är lutade ser vi i det vertikala listfältet för tvärsektionsredigering.

För lutade profiler får vi också information om lutningen och höjden till CL i profilen.

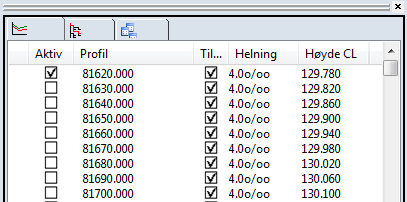

Lutade profiler med lutning och höjd till CL

Hur lutar man VIPS-projekt?

I VIPS-projekt är tvärsektionerna inte lutade. Om vi till exempel genererar profiler för VIPS-projekt med valet att skapa nya tvärsektioner, kommer profilerna som innehåller VIPS-lager att förbli vertikala efter genereringen.

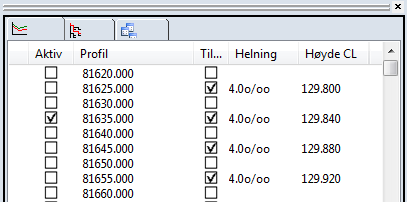

Profiler med VIPS-lager som inte är lutade

Vi kan dock luta profilerna med VIPS med valet Luta profiler... på snabbmenyn. Operationen kommer att markera profilerna som lutade (med värden för lutning och CL-höjd) och justera höjderna i de teoretiska lagren till att vara lokala med origo i vertikalkurvaturen. Observera att fysiska lager och avancerade snitt kommer att tas bort.

Hur påverkar lutning massberäkningen?

Detta beskrivs närmare i avsnittet om beräkningsmetod för tvärsektionsmetoden.
