3D-fagmodeller¶
Grunden för utsättningsplaner kan vara i olika form, men det blir allt vanligare att konsulter utarbetar och distribuerar 3D-fagmodeller. IFC används mycket i samband med byggnader, medan 3D DWG-modeller dominerar i samband med väganläggningar. Nedan ska vi se hur vi kan hantera dessa modeller i Gemini.
Fagmodeller för väganläggningar¶
Observera
Observera att fagmodeller för väg normalt levereras på VIPS. Detta beskrivs närmare i eget avsnitt.
DXF/DWG-modeller¶
När det gäller DWG-filer har vi två alternativ. Vi kan importera filen till ett applikationslager eller vi kan sätta in den som ett objekt i ritningen.
Båda metoderna har sina styrkor och svagheter.
DWG med "sanna" koordinater i meter (exempelvis för 3D DWG-filer från ViaNova samordningsmodell), kan vi importera till applikationslager. Importerar vi DWG-filer till applikationslager, får vi med geometrin, men förlorar all presentation. 3D-solid-objekt blir också vektoriserade till triangelnät.
DWG med "sanna" koordinater i meter¶
3D-fagmodellerna innehåller normalt både volymdata och utsättningsdata i form av linjer och punkter. För de flesta fag ges utsättningsdata i form av punkter och linjer, men för exempelvis konstruktioner levereras det som volymobjekt och entreprenören måste själv hämta ut nödvändiga utsättningsdata från volymobjekten. 3D-fagmodeller på DWG-format kan vi importera direkt till ett applikationslager.
Procedur¶
Procedur
- Välj Skapa... i vertikala listfältet för applikationslager
- Använd mall
DWG.al_ - Ändra namn på gmi-lager efter behov och tryck Skapa...
- Tryck Import...
- Välj profil och tryck Format...
- Välj DWG (direct) i listan och tryck OK
- Tryck Lägg till fil(er)...
- Bläddra till filen, markera den i listan och tryck Öppna
- Tryck Importera
- Tryck OK
I Gemini kan vi använda lagerstrukturen i DWG-filen direkt i programmet. Det betyder att vi kan slå av alla lager som inte bildar utsättningsgrund med funktionen Visa lager....
I andra fall är ofta inte DWG-filen anpassad för skörd av utsättningsdata som beskrivs ovan. Exempelvis blir 3D-solid-objekt i Gemini triangelnät. Detta kan vara komplexa triangelnät som gör snappning lite överskådlig. Gemini innehåller därför funktioner som kan dela upp triangelnätet i objekt som är mer hanterliga.
Procedur
- Markera triangelnätet du önskar skörda utsättningsdata för
- Välj Hämta begränsningskontur från triangelnät... på snabbmenyn
- Markera polygonet för ytterkanter som hämtats från triangelnätet i det horisontella listfältet
- Välj Explodera objekt... på höger musknapp
- Markera exploderad polygon och välj Generera punkt... för att beräkna tyngdpunkten
DWG med lokala koordinater¶
Importfunktionaliteten för applikationslager kräver som nämnt DWG-modeller med kartkoordinater och enhet meter, då vi inte kan georeferera applikationslager i efterhand. I dessa fall måste vi skapa en CFI som vi sätter in som ett objekt i ritningen.
Lösningen för sådana filer är att sätta in dem dynamiskt som objekt i ritningen.

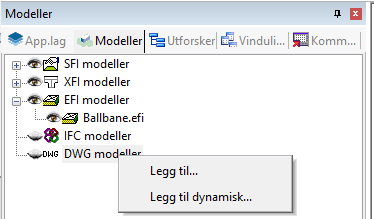

Sätta DWG-modell in i ritningen
Procedur
- Markera DWG-modeller i listan för modeller och tryck höger musknapp
- Välj Lägg till dynamiskt...
- Tryck Bläddra igenom... och bläddra till mappen där DWG-filen ligger
- Markera filen och tryck Öppna
- Tryck OK
- Flytta figuren dynamiskt i skärmen och snappa origo i figuren till önskad punkt i applikationslagret
Fagmodeller för byggnader¶
IFC-modeller sätter vi in som objekt i ritningen:
-
Använd Lägg till... om IFC-filen är georefererad.
-
Använd Lägg till dynamiskt... om IFC-modellen inte är georefererad.
Procedur
- Markera IFC-modeller i listan för modeller och tryck höger musknapp
- Välj Lägg till dynamiskt...
- Tryck Bläddra igenom... och bläddra till mappen där DWG-filen ligger
- Markera filen och tryck Öppna
- Tryck OK
- Flytta figuren dynamiskt i skärmen och snappa origo i figuren till önskad punkt i applikationslagret
Överföra IFC-modell till applikationslager¶
Vi kan överföra geometri från insatta IFC-filer till applager.
Procedur
- Markera IFC-objektet i ritningen
- Slå av lager som inte är intressanta
- Välj Kopiera geometri från kommandofil till urklipp... på verktygssetet för Planläggning, projektering och utförande
- Bocka för 3D och tryck OK
- Markera applikationslagret och välj Klistra in objekt...
- Tryck Ja till att ta med egenskaper
Utöver detta har vi också en specialfunktion för att snappa ytor i IFC-filer. Denna skapar ett triangelnät för ytan. Använd funktionen Snappa yta i IFC-modell och skapa som triangelnät i applager... till detta.
Mall för utsättningsdata¶
Det kan vara mer överskådligt att ha ett eget applikationslager för utsättningsdata. I detta lager kan vi kopiera/snappa data i IFC-modell, DWG-modell eller CFI-modell.
Det finns också skapad en mall Stikningsdata.al_. Denna presenterar punkter och linjer med röd färg så att vi enkelt ser utsättningsdata. Lägger vi in punktnummer, S_OBJID, på punkterna får vi detta som påskrift.
