Importera och behandla mätta data

Översikt

I vägprojekt använder ytgeneratorn (byggmotorn) skiktnumret till lagren. Data för terrängyta och lager i marken måste ligga på korrekta fysiska skikt för att ytgeneratorns byggregler ska fungera som tänkt.

I Gemini Terrain har vi följande fördefinierade skikt:

Fördefinierade skikt i Gemini Terrain, A = Vegetation, B = Matjord, C = Utskiftningsmassor, D = Jord, E = Berg

Vi ser att terrängyta i princip kan innehålla data för alla dessa skikt. Detta är inget problem eftersom byggmotorn i Gemini Terrain hanterar delvis definierade fysiska lager.

Vid traditionell inmätning är det tidsbesparande att koda data för terrängytorna (jungfrulig terräng) och lager i marken (efter avdäckning) korrekt ute i fält.

Inmätning av terrängytorna

Planläggning av mätning och kodning i fält

För inmätning av fysiska lager i vägprojekt måste vi planera mätning och kodning i fält, och kan med fördel ha koder för alla de fördefinierade skikten:

• Vegetation
• Matjord
• Utskiftningsmassor
• Jord
• Berg

Vi kan importera data från olika externa format eller direkt från mätbok.

Utöver att koda vilket skikt datan ska läggas på, kan det också vara ändamålsenligt att mäta in begränsningskonturerna som markerar övergången mellan olika typer skikt.

För terrängytorna kan också markslagsgrenser vara aktuella att använda som begränsningskonturer. Detta är kanske speciellt aktuellt vid skanning av terrängytorna.

Fördelning av terrängdata

Terrängdata fördelar vi på applikationslager på grund av vilket skikt de tillhör.

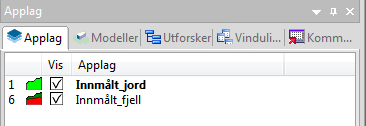

Fördelning av terrängdata på applikationslager

Landmätta punkter och linjer måste vi triangulera innan de kan bilda ett skikt (terrängmodell). Punktmoln kan vi triangulera, men de kan också bilda ett skikt utan triangulering.

Applikationslager och triangulering beskrivs närmare i avsnittet Applikationslager.
