Massberäkning och massbalans¶
För massberäkning av vägar använder Gemini Terrain tvärsnittmetoden. Denna beskrivs detaljerat i avsnittet Tvärsnittmetoden.
Information
I massrapporten i Excel hittar du egna kolumner för massor, massbalans och ackumulerad massbalans. Balansfaktorn används endast för kolumnerna Massbalans och Ackumulerad massbalans för att få jämförbara volymer, speciellt med tanke på massdisponering och bedömning av massbalans.

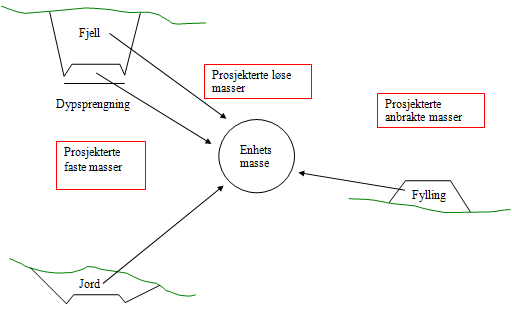

Illustration: Balansfaktor i massberäkning
Grafisk framställning av massor¶
Massorna framställs grafiskt med ett stapeldiagram (massdiagram).
Illustration: Exempel på massbalans i stapeldiagram
Illustration: Exempel på ackumulerad massbalans i stapeldiagram
Masstyper för processkod¶
Programmet innehåller fördefinierade masstyper för processkod.
Observera
Dessa masstyper är en utgångspunkt och kommer inte nödvändigtvis att täcka alla olika kombinationer i olika projekt. Det kan därför bli nödvändigt att redigera standardmasstyper eller skapa nya användardefinierade masstyper vid behov.
Information
Proceduren för att skapa eller redigera masstyper beskrivs närmare under avsnittet Tvärsnittmetoden.
Masstyper i längdprofil¶
| Kod | Beskrivning | Enhet |
|---|---|---|
| 22.4 | Konturborrning | lm |
Skisser som illustrerar masstyperna¶
Konturborrning¶
Illustration: A = Konturborrning
Masstyper i tvärsnitts¶
| Id | Processkod | Masstyp | Beräkningstyp | Balansfaktor | Min. tjocklek (m) |
|---|---|---|---|---|---|
| 1 | 25.1 | Skärning jord | Volym | 1.100 | |
| 2 | 21.32 | Matjordavtag (fyllning) | Volym | 1.100 | 0.200 |
| 3 | 21.32 | Matjordavtag (skärning) | Volym | 1.100 | 0.200 |
| 6 | 22.1 | Sprängning | Volym | 1.000 | |
| 7 | Skärning berg | Volym | 1.400 | ||
| 8 | Djupsprängning | Volym | 0.400 | ||
| 9 | 26.1 | Fyllning sten | Volym | -1.400 | |
| 10 | 25.2 | Jordmassor till motfyllning v/massutskiftning | Volym | -1.100 | |
| 11 | 26.1 | Fyllning v/massutskiftning | Volym | -1.400 | |
| 12 | 25.7 | Massutskiftning | Volym | 1.100 | |
| 13 | 25.42 | Jordmassor mot stenfyllning | Volym | -1.100 | |
| 14 | 65 | Vägbeläggning | Areal lutning | ||
| 15 | 65 | Vägbeläggning 2 | Areal lutning | ||
| 16 | 65 | Vägbeläggning 3 | Areal lutning | ||
| 17 | 54 | Bärlager | Volym | ||
| 18 | 54 | Bärlager 2 | Volym | ||
| 19 | 53.2 | Förstärkningslager | Volym | ||
| 20 | 53.2 | Förstärkningslager 2 | Volym | ||
| 21 | 53.2 | Förstärkningslager 3 | Volym | ||
| 22 | 21.4 | Rensning av bergyta | Areal horisontell | ||
| 23 | 21.2 | Vegetationsröjning | Areal horisontell | ||
| 24 | 23.1 | Rensning av bergskärning | Areal lutning | ||
| 25 | 74.4 | Sådd av tätningslager | Areal lutning | ||
| 26 | 51.3 | Avjämning och komprimering jord | Areal horisontell | ||
| 27 | 51.4 | Avjämning och komprimering sten | Areal horisontell | ||
| 28 | 52.2 | Fiberduk förstärkningslager | Areal horisontell | ||
| 29 | 21.31 | Avtag av vegetationstäcke (fyllning) | Volym | 1.100 | 0.200 |
| 30 | 21.31 | Avtag av vegetationstäcke (skärning) | Volym | 1.100 | 0.200 |
| 31 | 26.1 | Fyllning v/matjordavtag | Volym | -1.400 | |
| 32 | Jordskärning plattläggning | Volym |
