Geometrisk kontroll differensmodell

Differensmodell

Du kan skapa en differensmodell antingen som punktmoln eller triangelnät. Om du kontrollerar en teoretisk modell med ett punktmoln får du ett punktmoln som resultat. Kontrollerar du en teoretisk modell med ett triangelnät får du ett triangelnät som resultat. Du kan inte använda lager i modeller som teoretisk modell. Triangelnät i modeller måste kopieras till applikationslager först.

Det går alltid bra att kontrollera triangelnät kopierade från Gemini-modeller, men triangelnät från CAD-system kan vara på en form som kan skapa problem, som beskrivs i eget avsnitt nedan.

För att kontrollera ytor i Gemini-modellerna för väg, korsningar och gropar måste du först kopiera ytorna till applikationslager som triangelnät. Använd funktionen Kopiera geometri från kommandolista till applikationslager för detta.

Exempel

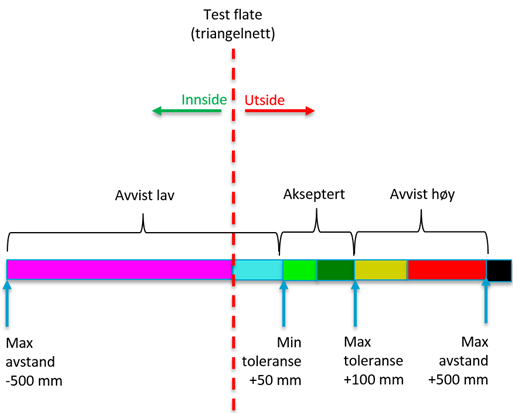

Geometrisk kontroll start

  • Maks. avstånd av intresse: 0,5 m
  • Min. tolerans: 50 mm
  • Maks. tolerans: 100 mm
  • 7 intervall

Geometrisk kontroll resultat

Efter kontrollen får du upp nyckeltal i det horisontala listfönstret. Vilka egenskaper som visas beror på om resultatet är ett punktmoln eller ett triangelnät.

Punktmoln

Attribut Kod Beskrivning
S_JOBRESULT S10 Geometrisk kontroll accepterad Punktmoln för accepterade punkter
S13 Geometrisk kontroll avvisad låg Punktmoln för avvisade punkter utanför min. tolerans
S14 Geometrisk kontroll avvisad hög Punktmoln för avvisade punkter utanför maks. tolerans
MinTolerance Minimum tolerans
MaxTolerance Maximum tolerans
MeanDistance Genomsnittligt avstånd från punkt till triangelnät
StdDev Standardavvikelse för punkterna
Accepted Procentandel av punkterna som accepteras i kontrollen
PointsTested Antal punkter som är med i kontrollen
Percentage Procentandel av de kontrollerade punkterna som är inom intervallen avvisad låg, accepterad och avvisad hög. Detta tal kommer att vara 100 om du inte väljer separata punktmoln

S13 och S14 genereras när det valts Skapa separat punktmoln för punkter utanför tolerans.

Du kommer att se att PointsTested kan avvika från antal punkter i punktmolnet. PointsTested, eller punkturvalet, innehåller alla punkter i punktmolnet med avdrag för de som är utanför maximal avstånd av intresse.

Grafisk framställning av avvikelser

Färginformation skrivs till alla punkter så att du får en grafisk framställning av avvikelserna i plan- och 3D-visning.

Triangelnät

I detta fall får triangelnätsobjekten i resultatet attributet DifferenceModelPart. Du får ett triangelnät för varje intervall, exempelvis Avvisad låg, Accepterad och Avvisad hög om du har valt tre intervall. Dessutom får du ett triangelnät med attributvärde Utanför för de delar av den mätta modellen som ligger utanför den teoretiska modellen.

Teckenförklaring

Det skapas också en teckenförklaring som du kan sätta in i modellen eller på presentationsritningar.

Teckenförklaring

Exempel på teckenförklaring

När det gäller presentationsritningar bör du inte använda kartutsnitt när du har punktmoln. Det kan snabbt bli stora vektorfiler som är tunga att arbeta med. Vi rekommenderar att exportera 3D-visning till bildfil (Fil - Export - Bildfil...) och sätta in detta (Sätt in - Diverse filer - Sätt in fil...) istället för ett kartutsnitt.

Triangelnät som inte bildar en hel yta

Triangelnätet måste bilda en hel yta (manifold surface), det vill säga att en triangel bara kan ha en granntriangel. Ett exempel där kantlinjer kan ha flera trianglar är två triangellådor satta ovanpå varandra.

Komplex modell

Två triangellådor satta ovanpå varandra kan ge flera granntrianglar

Trianglar får heller inte överlappa, då detta inte ger mening i en geometrisk kontroll.

Om triangelnätet inte uppfyller dessa krav kommer programmet att ge en varning och rapportera hur många trianglar som utesluts i kontrollen.

Idag måste sådana triangelnät rensas manuellt.

Förslag till "workaround"

Här är ett förslag som fungerar för situationer där du ska kontrollera lodräta väggar:

Workaround

  1. Markera triangelnätet och välj Explodera objekt på höger musknapp
  2. Sortera trianglarna på area och markera alla med 2D-area = 0 (det vill säga lodräta ytor)
  3. Välj Vänd markering på höger musknapp och radera urvalet
  4. Markera trianglarna och välj Sammanfoga objekt på höger musknapp

En annan "workaround" är att sortera trianglarna på 3D-area så att de största ligger först i listan. När du sedan sammanfogar dem igen kommer de största att ligga först i triangelnätet och därmed komma med in i kontrollen.
