Geometrisk kontroll av triangelnät och polygon med punktmätningar

Introduktion

Geometrisk kontroll mot triangelnät/polygon är i utgångspunkten en ytkontroll. Det vill säga att vi kontrollerar en mätt punkt mot en yta i triangelnätet/polygonet. När det gäller polygon måste alla punkter i polygonet ligga i samma plan, det vill säga att vi inte kan ha vindskjuva polygoner.

Kontrollen kan vi utföra lodrätt eller normalt på ytan i triangeln/polygonet. Detta visas i figuren nedan:

Figurtekst: A = Lodrätt, B = Normalt på

Vi ser att detta är en indirekt avviksberäkning mellan två koordinater. Utifrån kriterierna lodrätt eller normalt på beräknar programmet den teoretiska punkten på ytan. Då är det enkelt att hitta vektoravviket med sina komponenter i D_EAST, D_NORTH och D_HEIGHT.

Information

När det gäller förtecknet på avviket är detta beroende av om vi har positiva eller negativa konturer. Positiva konturer är ritade med normal ritriktning (moturs).

Figurerna nedan visar förtecknet på avviket mot positiv kontur och negativ kontur. Positiva avvik är ritade med gröna pilar och negativa avvik är ritade med röda pilar.

Figurtekst: Positiv kontur med avvik

Figurtekst: Negativ kontur med avvik

Tips

Önskar vi byta förtecken på resultatet har vi ett eget val för detta i den geometriska kontrollen.

I denna kontroll kan vi uppleva situationer där programmet inte klarar att beräkna en punkt på en yta. Då kommer programmet först att försöka gå normalt in på närmaste linje, därefter in på närmaste punkt. Tre olika fotpunkter kan därför rapporteras från kontrollen:

1. Punkt
2. Linje
3. Yta

Vi kan också lägga in en vertikal offset och kontrollera mot ett "tänkt" lager.

Figurtekst: Exempel med vertikal offset. A = Lodrätt, B = Normalt på, C = Lager med vertikal offset

Observera

Vi anger själva toleranskravet i kontrollen, från Min. tolerans till Maks. tolerans.

Resultat av kontroll

Horisontalt listfält

Efter utförd kontroll lägger programmet ut resultatet av beräkningen i lagret med mätta kontrollpunkter.

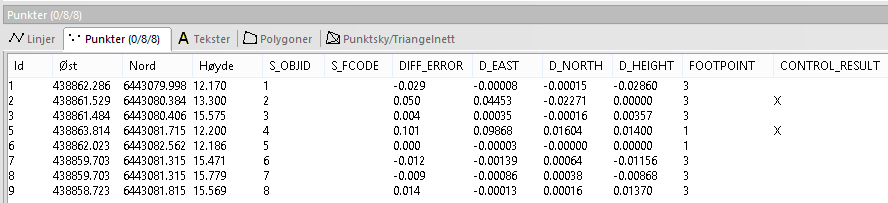

Figurtekst: Exempel på resultat i horisontalt listfält

Följande egenskaper skapas i det horisontala listfältet:

• DIFF_ERROR - det totala vektoravviket
• D_EAST - vektoravvikets Öst-komponent
• D_NORTH - vektoravvikets Nord-komponent
• D_HEIGHT - vektoravvikets Höjd-komponent
• FOOTPOINT - berättar om den teoretiska punkten kommer från punkt (1), linje (2) eller yta (3) i triangelnätet/polygonet
• CONTROL_RESULT - punktens kontrollresultat. Om avviket är större än toleranskravet får vi ett X i kolumnen

Rapport

Vi får en egen Excel-rapport för kontrollen.

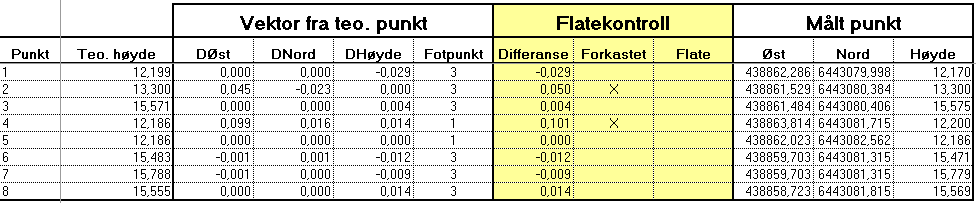

Exempel på Excel-rapport för geometrisk kontroll
