Geometrisk kontroll av punkt med punktmätningar¶

Introduktion¶

Geometrisk kontroll mot punkt är en direkt avviksberäkning mellan två koordinater.

Det vill med andra ord säga att vi beräknar vektoravviket mellan en mätt punkt och en teoretisk punkt (facit). Avviket beräknas enligt formeln Avvik = mätt koordinat - teoretisk koordinat. Ett avvik på t.ex. +0,020m i nordriktning betyder att den mätta punkten ligger 2 cm norr om teoretisk koordinat.

Vi kan använda presentationsregeln Vektor för att få en presentation i plan och 3D.

Geometrisk kontroll punkt

Figurtekst: A = Teoretisk punkt, B = Mätt punkt

Mätta punkter ska jämföras med närmaste teoretiska punkt antingen genom att jämföra punkt-ID (S_OBJID) eller genom att söka inom en given radie i 2D eller i 3D.

De teoretiska punkterna (utsättningsunderlaget) måste ligga på ett eget applikationslager.

Vi anger själva toleranskravet i kontrollen, från Min. tolerans till Maks. tolerans.

Vi kan ställa in olika toleranser för 2D, Höjd och 3D.

Resultat av kontroll¶

Horisontalt listfält¶

Efter utförd kontroll lägger programmet ut resultatet av beräkningen i lagret med mätta kontrollpunkter.

Geometrisk kontroll resultat

Exemplet på resultat från en 3D-kontroll.

Följande egenskaper blir tillgängliga i det horisontala listfältet:

DIFF_ERROR - vektoravviket
D_EAST - vektoravvikets Öst-komponent
D_NORTH - vektoravvikets Nord-komponent
D_HEIGHT - vektoravvikets Höjd-komponent
CONTROL_RESULT_3D - punktens kontrollresultat. Om avviket är större än toleranskravet får vi ett X i kolumnen.

Rapport¶

Vi får en egen Excel-rapport för kontrollen.

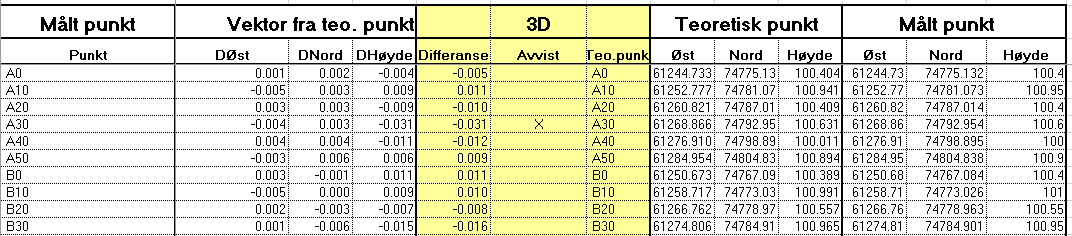

Geometrisk kontroll rapport

Exempel på Excel-rapport för punktkontroll
