Geometrisk kontroll av linje med punktmätningar

Introduktion

Geometrisk kontroll mot linje är i utgångspunkten en linjekontroll. Det vill säga att vi kontrollerar en mätt punkt mot en linje i applikationslagret. Programmet beräknar den teoretiska punkten på linjen olika beroende på vilken metod vi väljer. När den teoretiska punkten är beräknad finner programmet avviket mellan denna och den mätta punkten.

Vi kan också använda funktionen Geometrisk kontroll väg... Med denna kan du kontrollera centerlinje i SFI-modell samt linjer definierade av ytor i modellen.

I dialogen för geometrisk kontroll av linje har vi fem olika metoder:

1. 2D
2. Höjd
3. 2D/Höjd
4. 3D
5. 2D-hörn

2D

Med denna metod tar programmet inte hänsyn till höjden när den teoretiska punkten beräknas.

DIFF_ERROR (differensen) finner vi genom att gå normalt på linjen i kartplanet. Dessutom beräknar programmet också D_EAST och D_NORTH.

Förtecknet på DIFF_ERROR berättar om punkten är på vänster eller höger sida av linjen (negativt värde betyder vänster sida sett i linjeriktningen).

Höjd

Med detta val beräknas endast D_HEIGHT. DIFF_ERROR och D_HEIGHT kommer i detta fall att vara lika.

2D/Höjd

Ofta önskar jag rapportera egna toleranser på 2D och höjd samtidigt. I många fall är normal avstånd till linjen + höjdavvikelse som är intressant att rapportera, inte 3D-avviket som kombinerat avvik.

3D

Med denna metod beräknas den teoretiska punkten genom att gå normalt på linjen i 3D.

Utöver DIFF_ERROR (differensen) beräknas också D_EAST, D_NORTH och D_HEIGHT.

2D-hörn

Metoden 2D-hörn är i utgångspunkten lik metoden 2D. Dessutom beräknas DeltaA och DeltaB i förhållande till närmaste hörn eller med andra ord närmaste knäckpunkt på linjen. Ett linjeobjekt kan innehålla många hörn som alla kan få beräknat ett DeltaA- och DeltaB-värde. Som vi ser av figuren är DeltaA- och DeltaB-avvikelserna normalt på respektive element A och element B, eventuellt på förlängningen till dessa element.

Figurtekst: P = Mätt punkt

Det spelar ingen roll om den mätta punkten ligger inom eller utanför linjeobjektet. A är elementet före knäckpunkten och B är elementet efter knäckpunkten som det beräknas mot. Vi ser att riktningen på linjen därför är avgörande för vad som blir DeltaA och DeltaB.

Vi anger själva toleranskravet i kontrollen, från Min. tolerans till Maks. tolerans.

Resultat av kontroll

Horisontalt listfält

Efter utförd kontroll lägger programmet ut resultatet av beräkningen i lagret med mätta kontrollpunkter.

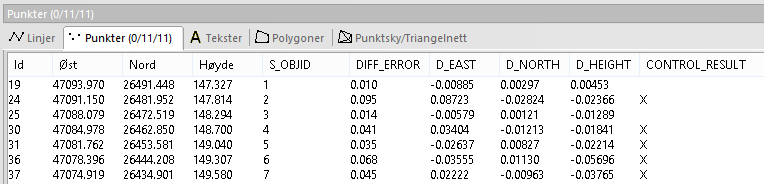

Resultat av beräkning i horisontalt listfält

Vi kan få följande egenskaper i det horisontala listfältet:

• DIFF_ERROR - vektoravviket (differensen)
• D_EAST - vektoravvikets Öst-komponent
• D_NORTH - vektoravvikets Nord-komponent
• D_HEIGHT - vektoravvikets Höjd-komponent
• DELTA_A - avvik normalt på linje A (beräknas endast för metod 2D-hörn)
• DELTA_B - avvik normalt på linje B (beräknas endast för metod 2D-hörn)
• CONTROL_RESULT - punktens kontrollresultat. Om avviket är större än toleranskravet får vi ett X i kolumnen.

Rapport

Utöver att resultatet visas i det horisontala listfältet får vi också en egen Excel-rapport för kontrollen.

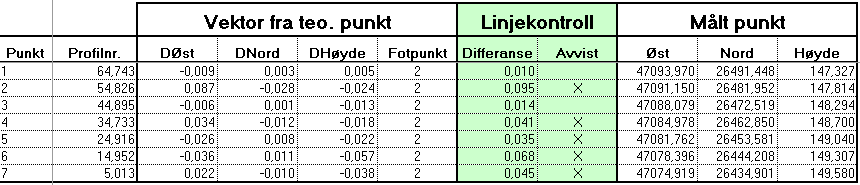

Exempel på Excel-rapport för geometrisk kontroll
