Geometrisk kontroll

Introduktion

Geometrisk kontroll är en del av grundpaketet Gemini Terrain+. Med denna funktionalitet kan entreprenörer dokumentera kvalitet på utförande. Inmätta punkter kan sammanställas med projekterade fagmodeller och dokumentera att objektet är byggt som projekterat och inom toleranskrav. Geometrisk kontroll utförs i ritningen med fagmodellen som vi ska kontrollera.

Geometrisk kontroll i Gemini Terrain innehåller:

1. Geometrisk kontroll av punkt med punktmätningar
2. Geometrisk kontroll av linje med punktmätningar
3. Geometrisk kontroll av triangelnät och polygon med punktmätningar
4. Geometrisk kontroll av väg och tunnel med punktmätningar
5. Geometrisk kontroll av triangelnät med punktmoln

Gemensamt för de fyra första kontrollerna är att vi jämför mätta punkter mot teoretiska punkter. De teoretiska punkterna kan vara beräknade från linje och yta enligt kriterierna lodrätt eller normalt på.

Information

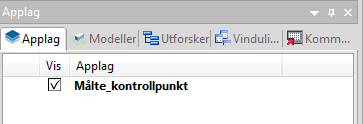

För alla kontroller måste vi importera mätta kontrollpunkter eller skanndata till ett applikationslager.

Programmet har tre mallar för geometrisk kontroll med punktmätningar som vi kan använda när vi skapar applikationslagret:

1. Geometrisk_kontroll
2. Geometrisk_kontroll_tunnel
3. Geometrisk_kontroll_väg

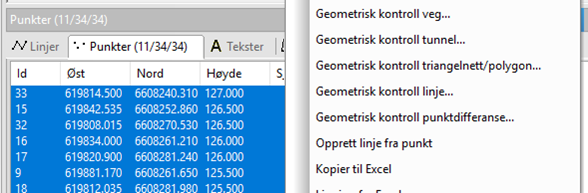

Funktionerna för geometrisk kontroll med punktmätningar finner vi på höger musknapp i det horisontala listfältet för Punkter**

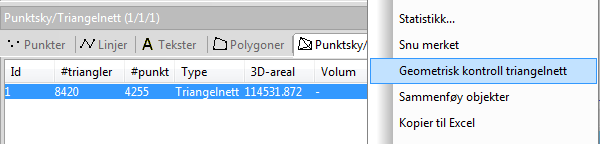

Funktionen för geometrisk kontroll med punktmoln finner vi i det horisontala listfältet för Punktmoln.

Resultat av kontroll

Horisontalt listfält

Efter utförd kontroll lägger programmet ut resultatet av beräkningen i lagret med mätta kontrollpunkter. Gemensamt för alla kontroller är att kolumner för vektoravviket och komponenterna i DX, DY och DZ skapas i det horisontala listfältet.

Grafisk framställning

Den grafiska framställningen av resultatet kan vi ställa in själva. Det är dock skapat en applikationslagermall för geometrisk kontroll med presentationsregel för avviket i plan- och 3D-visning. Mallen använder presentationsregeln Vektor.

Denna regel hämtar vektoravviket från det horisontala listfältet så att alla avvikelser kan presenteras med verkliga värden. Med denna regel får vi också fram vektoravviket i rendering om vi önskar det.

Vi hänvisar till dialoghjälpen för presentationsregeln för närmare beskrivning av de olika möjligheterna.

Rapport

Vi får också en egen Excel-rapport för varje kontroll.

Observera

De följande kapitlen beskriver de olika metoderna i detalj. Observera att en påskriftfunktion för tvärrprofiler också hör till denna modul. Den är användbar för bland annat att visa avvikelser mellan olika lager i tvärrprofilen.
