Masstyper för dike

Introduktion

Efter att ha hämtat fördefinierade masstyper i SFI-modellen kan vi beräkna massor och skapa massrapport. För massberäkning av diken använder programmet tvärprofilmetoden. Denna beskrivs närmare i avsnittet Tvärprofilmetoden.

När det gäller massrapporten i Excel har denna egna kolumner för massor, massbalans och ackumulerad massbalans. Balansfaktorn används endast för kolumnerna Massbalans och Ackumulerad massbalans. Alla andra massor i rapporten är fasta massor.

Vissa mängder beräknar vi i längdprofilen (löpmeter dike i givna intervall). Masstyperna för dessa mängder kräver att vi bygger ett lager för ränna (botten dike) i längdprofilen. Vi kan inte använda Gemini Terrain ytgenerator för detta, utan måste manuellt skapa lagret med funktionen Lägg till/Skapa i det horisontala listfältet för lagernamn. För rännlager frågar denna funktion om vi ska lägga till ett offsetvärde i förhållande till höjderna i tvärprofilerna eller vertikalkurvaturen/3D-linjen.

Information

Programmet innehåller fördefinierade masstyper för både processkod och NS3420.

Masstyperna beskrivna nedan är en utgångspunkt och kommer inte nödvändigtvis att täcka alla kombinationer du kan möta. Det kan därför bli nödvändigt att redigera standardmasstyper och/eller skapa nya användardefinierade masstyper vid behov.

Fördefinierade masstyper för processkod

Id	Processkod	Masstyp	Beräkningstyp	Balansfaktor	Min. tjocklek
40	42.21	Dike grävning	Volym
41	42.22	Dike sprängning och uppgrävning	Volym	1.000
42		Dike skärning berg	Areal snett	1.400
43	42.23	Dike fiberduk	Volym
44	42.24	Dike fundament och omfyllning	Volym
45	42.25	Dike återfyllning med lokala massor	Volym	-1.400

Nedan visas skisser som illustrerar masstyperna.

Grävning

Grävning, A = Rännbotten väg/terrängn, B = Berg

Sprängning och uppgrävning

Sprängning och uppgrävning, A = Rännbotten väg/terrängn, B = Berg

Fiberduk

Fiberduk, A = Rännbotten väg/terrängn, B = Berg

Fundament och omfyllning

Fundament och omfyllning, A = Rännbotten väg/terrängn, B = Berg

Återfyllning med lokala massor

Återfyllning med lokala massor, A = Rännbotten väg/terrängn, B = Berg

Fördefinierade masstyper för NS3420

Programmet innehåller också fördefinierade masstyper för NS3420-standarden. Dessa beskrivs nedan.

Masstyper i längdprofil

Kod	Beskrivning	Enhet	Anmärkning
H11.11	Grävning av dike	Längd horisontell	En masstyp för varje djupintervall
H11.3	Sprängning och utgrävning av kombinerat dike	Längd horisontell	En masstyp för varje djupintervall
H11.21	Sprängning av dike	Längd horisontell	En masstyp för varje djupintervall
H14.11	Fundament av tillförda massor	Längd horisontell
H16.12	Återfyllning över ledningszonen för rörledning	Längd horisontell

Nedan visas skisser som illustrerar masstyperna.

Grävning av dike

Det är skapat masstyper för varje djupintervall. Masstyperna förutsätter ett jordlager som täcker hela rännlagret.

Grävning av dike, A = Jord, B = Ränna

Sprängning av dike

Det är skapat masstyper för varje djupintervall. Masstyperna förutsätter ett berglager som täcker hela rännlagret.

Sprängning av dike, A = Berg, B = Ränna

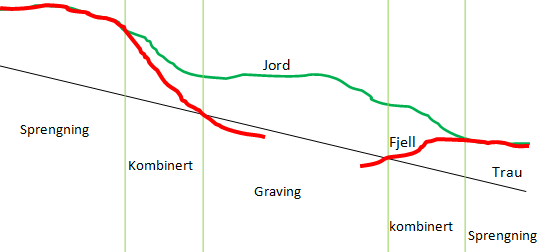

Sprängning och utgrävning av kombinerat dike

Som vi ser ovan är det enkelt att beräkna dikessträckor som antingen är grävning, sprängning eller kombinerad grävning och sprängning. Men hur ska vi hantera dikessträckor som innehåller flera varianter?

Sprängning och utgrävning av kombinerat dike

I dessa fall måste vi tillsvidare göra en del manuella operationer.

Framgångssätt

1. Skapa separata rännlager för olika materialtyper
2. Definiera masstyper för varje materialtyp
3. Beräkna massor för varje sektion separat
4. Sammanställ resultaten i en gemensam rapport
5. Uppdatera standardmasstyper med nya rännlager
