Utförande¶

Introduktion¶

Gemini Terrain kommer att täcka entreprenörens behov av att hämta utsättningsdata från fagmodeller, dokumentera kvalitet på utförandet, rapportera och dokumentera mängder för avräkning/mätbrev och SOSI-leverans till FKB och NVDB.

Kontraktet som entreprenören ingått med byggherren består av ett antal kontraktposter. Dessa kan entreprenören få levererade på XML-fil enligt standarden NS3459, importera i Gemini Connected och få tillgängliga i Gemini Terrain. I Gemini Terrain kan han sedan koppla mängderna i applikationslager (st, m, m², m³) och masstyper (m, m², m³) upp mot dessa kontraktposter.

Varje kontraktpost ska resultera i ett mätbrev. Detta måste vara på plats för att få slutuppgörelse för kontraktposten. Mätbreven representerar en betydlig arbetsmängd för entreprenörerna. Utarbetande av själva mätbrevet är enkelt, det är struktureringen av underlaget som är krävande. Genom att utnyttja möjligheterna i Gemini Terrain är det möjligt att effektivisera stora delar av detta arbete.

Typiskt är ett anläggningsprojekt bemannat med en kontraktsledare. Vederbörande står för insamling av en stor mängd data som ska processeras och bearbetas till dokumentation gentemot byggherre.

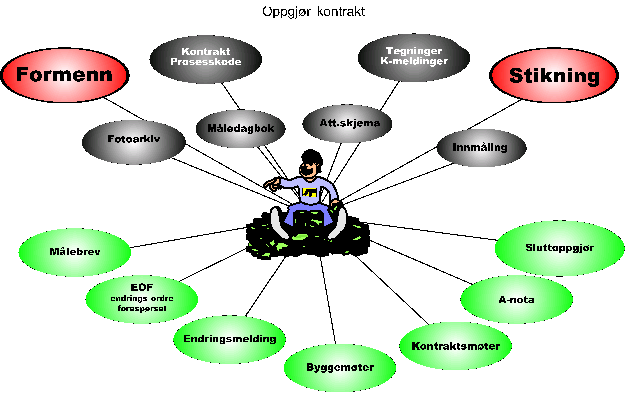

Underlag för dokumentation

Illustrationen visar lite av vilket underlag som samlas in och vad som utarbetas av dokumentation

Detta avsnitt beskriver typiska arbetsuppgifter som vi kan lösa med Gemini Terrain:

Hämtning av utsättningsdata från fagmodeller
Geometrisk kontroll
Dokumentation av mängder i applikationslager
Dokumentation av massor mellan lager
Dokumentation av mängder i vägar
Dokumentation av mängder i diken
Dokumentation av mängder i tunnel
SOSI-leverans till FKB och NVDB

Projektmeny i Gemini Terrain¶

Innan vi tar upp de olika uppgifterna ska vi se lite närmare på projektmenyn i Gemini Terrain. Programmet är flexibelt med tanke på hur vi organiserar data i vårt projekt. Vi kan ha en ritning med många applikationslager eller ha flera ritningar med färre applikationslager. Man kan fråga sig om det inte räcker med en ritning för projekterade data och inmätta data. Nackdelen är att det snabbt blir mycket många applikationslager i det vertikala listfältet. Är jobbet av begränsad omfattning kan förstås detta vara en aktuell lösning.

Förslag till organisering av projektmeny¶

För vägprojekt med Trafikverket som byggherre kan vi exempelvis använda projektmenyn mer aktivt som visat nedan. Vi kan då skapa en ritning för varje fagmodell. Detta kommer att kunna ge följande förslag till ritningar i projektmeny:

001: Grundlagsmodeller
010: Fagmodell Väg
021: Tvärprofiler C-91
022: Tvärprofiler C-92
...
100: Fagmodell Konstruktioner
101: Presentation 1
102: Presentation 2
...
150: Fagmodell Tunnel
151: Presentation 1
152: Presentation 2
...
200: Fagmodell VA, dike och dränering
201: Presentation 1
202: Presentation 2
...
250: Fagmodell Bergsäkring och geotekniska konstruktioner
251: Presentation 1
252: Presentation 2
...
300: Fagmodell Skyltar, signaler och märkning
301: Presentation 1
302: Presentation 2
...
350: Fagmodell Vägutrustning
351: Presentation 1
352: Presentation 2
...
400: Fagmodell Kabelföringsanläggning
401: Presentation 1
402: Presentation 2
...
450: Fagmodell Tekniska installationer
451: Presentation 1
452: Presentation 2
...
500: Fagmodell Landskapsåtgärder
501: Presentation 1
502: Presentation 2
...
550: Fagmodell Regleringsytor
551: Presentation 1
552: Presentation 2
...
600: Fagmodell Yttre miljö
601: Presentation 1
602: Presentation 2
...
650: Fagmodell Nya fastighets- och rättighetsförhållanden och markförvärv
651: Presentation 1
652: Presentation 2
...
900: Tvärfaglig modell (Samordningsmodell)
...
950: Som utförd modell

I princip kan vi som nämnts lägga alla applikationslager i samma ritning. Det är dock mer praktiskt att dela upp projektmenyn i fag som visat ovan. I terrängmodellritningen för varje fag kommer vi då att ha applikationslager med exempelvis:

Projekterade data
Hämtade utsättningsdata
Data för geometrisk kontroll
Data för avräkning (kopplad med kontraktpostkod)
Data för SOSI-leverans (FKB/NVDB)

Mellan varje fagritning är det avsatt plats för olika presentationsritningar knutna till faget, tvärprofilsritningar för väg, presentationsritningar för geometrisk kontroll och SOSI-leverans.

Observera

Som vi vet är applikationslager globala. Det betyder exempelvis att vi kan ha en ritning (tvärfaglig modell) som sammanställer alla projekterade fagmodeller.

Se annars kapitlet Utförande i exempelsamlingen för genomförande.
