As-built VA-arbetsflöde

Arbetsflöde

Arbetet kan vi kort sammanfatta med följande steg:

Framgångssätt

1. Skapa applikationslager för VA-objekt
2. Importera mätdata från fält
3. Redigera geometri och egenskaper
4. Koppla vedlegg till installationer
5. Kontrollera kvalitet på data
6. Generera 3D-presentation
7. Skapa dokumentationsritningar
8. Validera data
9. Förbered leverans
10. Exportera mätdata med bilagor till gmi eller SOSI

Nedan utvecklar vi processen lite mer ingående för leverans till kommuner som har Gemini VA.

Tips

Vi hänvisar till Uppgift 5.9 VA-leverans till kommun för detaljerad beskrivning av framgångssättet i Gemini Terrain.

Innehåll i en VA-dataleverans

Först ska vi se lite på vad som ingår i en dataleverans för VA.

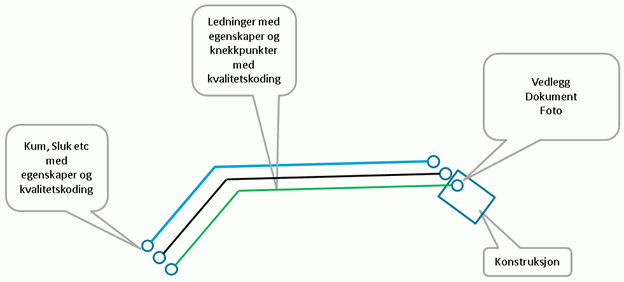

Figur: Översikt över komponenter i en VA-dataleverans

Av figuren läser vi följande:

• Olika linjeobjekt (vattenledning, spillvattenledning, …) med geometri och egenskaper
• Olika punktobjekt (brunn, brunnlock, dagvattenbrunnar, ...) med geometri och egenskaper
• Polygonobjekt, speciella brunnkonstruktioner där omkretsen är inmätt
• Kvalitetskodning på koordinater
• Olika typer av bilagor som dokument och foto

Hur dessa data flöder från fält till ledningsförvaltare ser vi av figuren nedan.

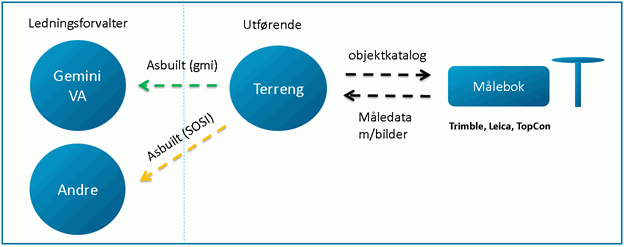

Figur: Dataflöde från fältarbete till ledningsförvaltare

Gemensamt kodeverk och objektkatalog

Som vi nämnde ovan använder vi samma kodeverk i Gemini Terrain och Gemini VA. Detta löser vi genom att lägga med en mall i Gemini Terrain som heter Gemini_VA.al_. Mallen innehåller standardkodeverk (objektkatalog) för de centrala as-built-egenskaperna som utförande typiskt kommer att registrera. Om en kommun har skapat egna koder utöver programstandard måste vi tillsvidare lägga in dessa manuellt i Gemini Terrain.

Export av objektkatalog och registrering av data

Objektkatalogen (egenskaper och tillhörande koder) kan vi exportera till fält-PC/mätbok. Gemini Terrain stöder de tre instrumentleverantörerna, Leica, Topcon och Trimble. Detta kommer att ge användarna tillgång till förvaltningssystemets egenskaper och koder direkt i fält.

Tips

Hur mycket som är praktiskt att registrera i fält måste vara upp till den enskilda lantmätaren att bestämma. Vi kan exempelvis registrera temakod i fält och lägga in resten i Gemini Terrain efter att mätdata importerats. Det har också blivit mycket vanligt att ta bilder av brunnar vid insamling av data.

Många kommuner har egna mätinstruktioner för as-built-data. Vi tänker då på dokumentation av nyanläggningar. För dessa jobb har lantmätare normalt tillgång till anläggningarna innan de grävs igen. Problemställningar knutna till inmätning av "gamla anläggningar" kommer inte att genomgås här. För dessa anläggningar kan det exempelvis vara ett praktiskt problem att mäta botten invändigt brunn, vi träffar inte centrum brunn med prismastången på grund av excentricitet eller så är brunnen helt enkelt för djup för stången.

Observera

Alla objekt (installationer) måste ha ett lokalt projekt-ID (S_OBJID i Gemini Terrain). Objekten numreras enligt projektets ritningsunderlag, exempelvis K01 för brunnummer, och behåller sitt ID genom hela projektet. I projekt som saknar numrerade installationer är det vanligt att klargöra numreringen med ledningsförvaltare innan uppstart.

Presentationsregler och 3D-visning

Mallen Gemini_VA.al_ innehåller också presentationsregler för plan- och 3D-visning. I 3D har vi presentationsreglerna Brunn/Brunnlock för punkt, Rör för ledningar och Parallell/yta för polygon. Dessa presentationsregler beskriver volymen med hjälp av parametrar.

Vi kan välja att använda fasta värden för parametrarna eller få regeln att hämta värden från objektet. I mallen Gemini_VA.al_ är det inlagt fasta värden för vissa parametrar. Lägger vi in värden för de andra parametrarna får vi presentationsreglerna att skapa volymer från mätpunkterna:

• Brunn
• Brunnbredd
• Brunnlängd
• Kon
• Brunnlock
• Diameter
• Ledningar
• Dimension

Registrerar vi värden för dessa egenskaper i fält kommer vi efter import av mätdata i Gemini Terrain automatiskt att få en 3D-presentation. Detta kommer att ge oss en bra visuell presentation av den färdiga anläggningen.

Figur: 3D-presentation av VA-anläggning i Gemini Terrain

Bearbetning av mätdata

Efter import av mätdata återstår normalt en del bearbetning i Gemini Terrain innan leveransen är klar för Gemini VA. Bearbetning av mätdata kommer typiskt att vara att:

• Redigera fel i geometri, exempelvis sammanfoga ledningar mellan installationer
• Komplettera/ändra koder som saknas
• Koppla till andra bilagor som brunnskisser, etc. till installationerna

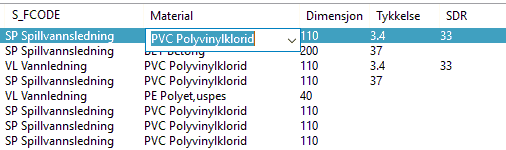

Figur: Redigering av inmätta VA-data i Gemini Terrain

Export av data

När vi är klara med denna efterbehandling kan vi exportera data till gmi (för kommuner som har Gemini VA) eller SOSI-GML för andra ledningsförvaltare.

Information

Exportfunktionen säkerställer att all nödvändig information inkluderas i leveransen enligt kommunens specifikationer.
