Användning av feltkod XREF-schema

Egenskapsvärden kan vi lägga in via egenskapslistan eller i det horisontala listfältet (objektlistan), eventuellt genom att använda funktionen Ersätt....

Vi kan också använda feltkod XREF-schema (korsreferensschema) för att korsreferera egenskaper. Feltkod XREF-schemat är ett Excel-schema. Fördelen med att använda Excel är att detta är ett program många känner till och har tillgång till. Med feltkod XREF-schemat kan vi stödja flera uppgifter, bland annat kan andra än Gemini Terrain-användare lägga in koder på attributen, exempelvis materialförvaltare eller leverantör av utrustning.

Feltkod XREF-schemat stöder två uppgifter:

  • Importera attribut efter feltkod XREF
  • Distribuera objekt efter feltkod XREF

Kopplingsnyckeln mellan Gemini Terrain och feltkod XREF-schemat är feltkodattributet. Denna finner vi under Projektinställningar - Feltkoder i dialogen Inställningar Gemini Terrain på verktygmenyn.

Funktionerna för att skapa feltkod XREF-schema och korsreferera egenskaper finner vi under Verktyg - Korsreferera attribut med Excel på snabbmeny i vertikalt listfält för applikationslager.

För båda uppgifterna måste vi först skapa feltkod XREF-schema från ett eller flera applikationslager i Gemini Terrain. Detta gör vi med valet Exportera feltkod XREF-schema...

När detta är gjort kan vi lägga in koder/välja från rullgardinsmenyer i Excel-schemat och därefter importera detta i Gemini Terrain.

Användning av feltkod XREF-schema i NVDB-leveranser

Ett exempel där feltkod XREF-schema är användbart är vid NVDB-leveranser.

NVDB-applager

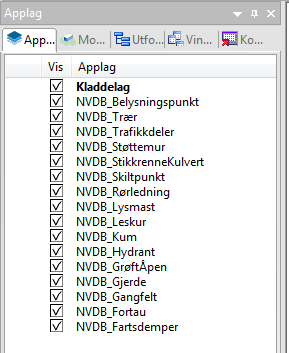

Exempel på ett urval NVDB-applager

I början av projektet skapar vi NVDB-lager för alla vägobjekt som ingår i leveransen.

Då kan vi skapa ett feltkod XREF-schema genom att markera alla lager och välja Exportera feltkod XREF-schema.... Excel-schemat kommer att innehålla en arkflik för varje objekttyp med feltkodattribut i applikationslagren.

Feltkodexempel

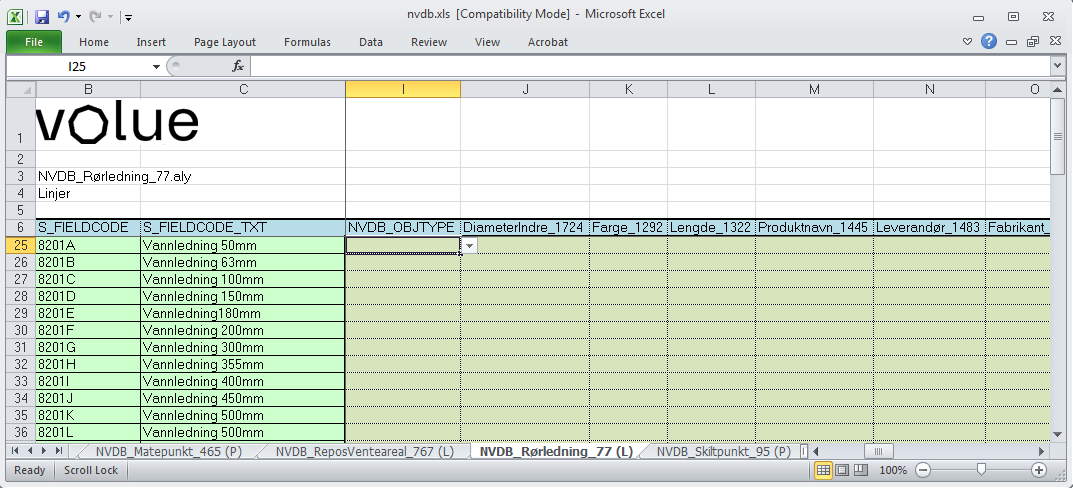

Exempel där attributet S_FIELDCODE är valt som feltkod i projektet.

När detta är gjort är feltkod XREF-schemat klart för ifyllning. Egenskaper med fördefinierade värden har rullgardinsmenyer för detta även i Excel-schemat.

När feltkod XREF-schemat är ifyllt kan det användas i två XREF-funktioner:

  • Importera attribut efter feltkod XREF... Här importerar vi attributen i Excel-schemat till applagret(-en) med samma namn som i Excel-schemat

  • Distribuera objekt efter feltkod XREF... Här importerar vi attributen från Excel-schemat och fördelar objekten i ett applager på applagret(-en) med samma namn som i Excel-schemat

Funktionernas dialoghjälp beskriver verkningssättet mer i detalj: - Importera attribut efter feltkod XREF... - Distribuera objekt efter feltkod XREF...

Logg

Efter att ha utfört en av uppgifterna får vi upp en logg. Den kommer eventuellt att innehålla beskrivning av fel som uppstått under operationen.

Nedan beskrivs några av de vanligaste felmeddelandena och deras betydelse.

  1. Feltkod inte korsrefererad, saknas i Excel-ark: "nnnn" Detta meddelande får vi om objekt i Gemini Terrain har feltkoder som inte finns i Excel-schemat.

  2. Feltkod inte korsrefererad p.g.a. fel applagsnamn i ark: "nnnn" Om vi har kryssat för Importera endast om feltkoden i Excel-arket överensstämmer med namnet på målapplikationslagret utförs korsreferering endast om dessa applagsnamn i Gemini Terrain och Excel är identiska.

Det kan exempelvis ligga punkter med feltkod 8250 Brunn på applikationslagret NVDB_xxxx_nn (P) i Gemini Terrain, medan i Excel-schemat ligger koden på NVDB_Brunn_83 (P).

Importval

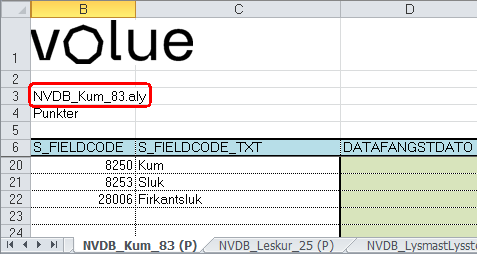

  1. Varning: Feltkod "nnnn" har olika beskrivning i feltkodelista för applager: "mmmm.aly" Meddelandet kommer om en feltkod har en beskrivning i Excel och en annan i applagret (metadata).
