Mätdata och applikationslager

Skapa feltkoder

Det är vanligt att använda feltkoder när vi mäter in data. Det visar sig idag mer effektivt att koppla egenskaper till feltkoden i efterhand när vi kommer in på kontoret. Man kan exempelvis använda objektlistan i handbok V770 som feltkodelista. Denna objektlista ska innehålla alla objekt som ingår i samtliga fag vid projektering av väg. Objekten ska också samköras med processkoderna. Dessutom kommer det också att vara angivet vilka objekt som ska levereras som dokumentation till NVDB och FKB.

När feltkoderna är bestämda måste vi skapa dessa i Gemini Terrain.

Framgångssätt

1. Välj ikonen för Inställningar Gemini Terrain... och vidare Projekt - Feltkoder
2. Kryssa för Använd feltkoder
3. Tryck Redigera i Excel.... Detta öppnar filen FieldCodes.txt
4. Lägg in alla feltkoder med beskrivningar
5. Spara och stäng FieldCodes.txt

När upplägget för kodning är klart måste lantmätarna få en introduktion i hur de ska koda data i fält.

Tips

Programmet innehåller en del fördefinierade systemegenskaper för applikationslager. En av dem är S_FIELDCODE. Genom att lägga denna egenskap till de olika objekttyperna i applikationslager (linje, punkt och polygon) får vi listat feltkoderna från filen FieldCodes.txt.

Importera kontraktposter

Som nämnts i introduktionen kan vi importera kontraktposterna från anbudsprogrammet som använts för jobbet. För att kunna göra kopplingen mellan kontraktpost och mätt objekt (punkt, linje, polygon) måste egenskapen S_CONTRACTPOST vara definierad för objekttyperna.

I Gemini Terrain aktiverar vi både användning av kontraktposter i dialogen Inställningar Gemini Terrain... - Projekt - Kontrakter.

Arbetar man i molnprojekt hämtas kontraktet enkelt in via Gemini ProAdm eller direkt i Gemini Connected Web. Arbetar man i lokala projekt kan man utföra en enklare import under Inställningar Gemini Terrain... - Projekt - Kontrakter.

Attribut för kontraktposter visat i horisontalt listfält.

Framgångssätt

1. Välj ikonen för Inställningar Gemini Terrain... - Projekt - Kontraktposter
2. Kryssa för Använd kontraktposter
3. Välj önskad metod, Gemini Connected eller Lokal kontrakt
4. Tryck OK för att bekräfta inställningarna

Importera mätdata

Som tidigare nämnts lagrar vi inmätta data på gmi-lager. För dessa lager har vi bra funktioner för import och export av olika externa format och alla mätböcker på marknaden.

Spårbarhet är viktigt i samband med data. I Gemini Terrain kan vi lägga in egenskaperna S_IMPORTFILE och S_IMPORTDATE. Dessa egenskaper fylls automatiskt i av programmet när vi importerar data till applikationslagret.

Egenskaper för spårbarhet av importerade data

Det kan vara ändamålsenligt att importera mätdata till ett kladdlager först.

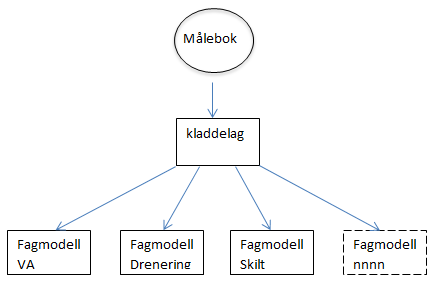

Import till kladdlager

Tips

Genom att använda kladdlager kan vi göra en kvalitetskontroll av data, exempelvis kontrollera om samma data mätts in flera gånger. När denna kvalitetskontroll är utförd kan vi kopiera data över till det slutgiltiga lagret.

För stora projekt kan det vara ändamålsenligt att varje användare har sitt eget kladdlager.

Koppla kontraktposter till mätdata

Efter att data importerats och kontrollerats kan vi koppla kontraktposter till de mätta data.

Exempel på koppling av kontraktpost till mätdata

När detta är gjort kan vi enkelt ta ut rapporter över mätta mängder knutna till kontraktpost.
