Väg¶

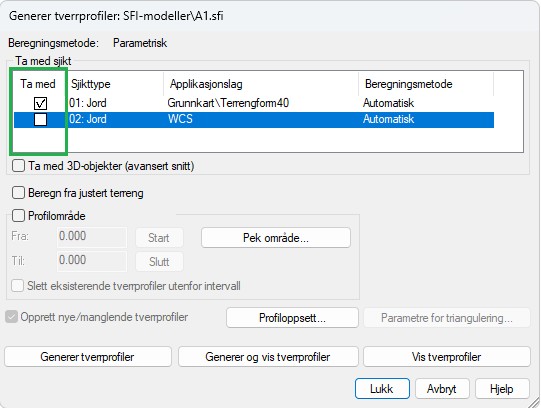

Profilgeneratorn kommer ihåg senaste inställning¶

Profilgeneratorn kommer nu ihåg vilka lager som valdes förra gången, och förvaljer automatiskt samma lager nästa gång du genererar profiler.

Ändring i profilgeneratorn¶

Profilgeneratorn skapar nu upp till fem olika modeller.

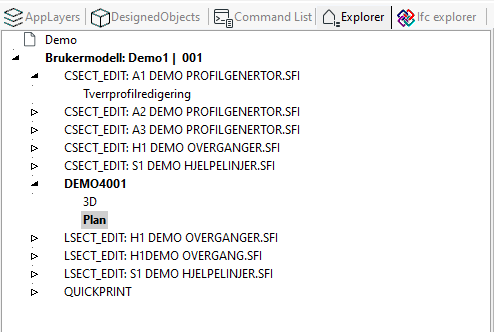

Redigeringsmodellerna LSECT_EDIT och CSECT_EDIT efterföljs av namnet på den tillhörande SFI-modellen.

Fördelar:

Enklare att växla mellan redigeringsmodeller
Möjlighet att ange olika ritningsinställningar för varje modell

Om du genererar profiler för mer än fem olika SFI:er kommer den senast genererade CSECT_EDIT/LSECT_EDIT-modellen att användas.

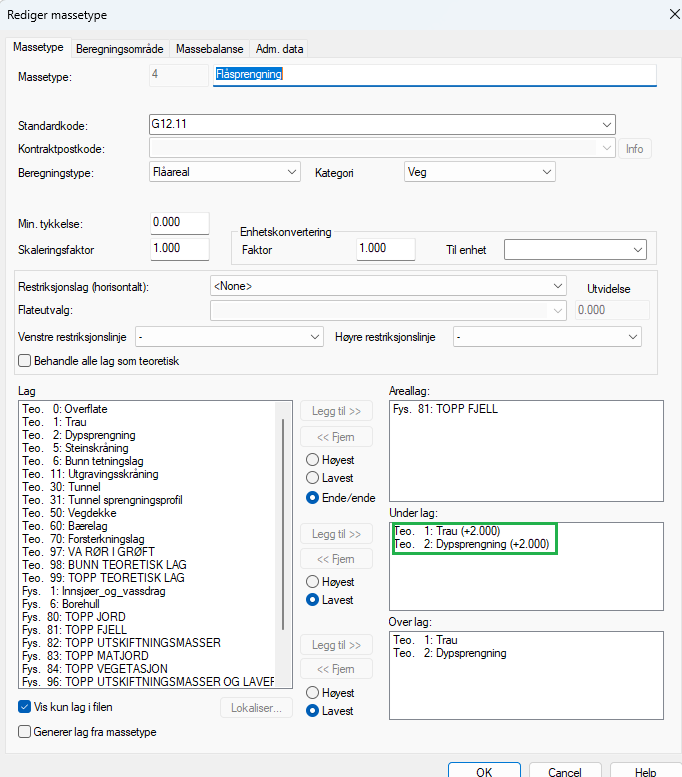

Ändring i masstyp för bergsprängning¶

Masstyp för Bergsprängning (NS3420) är uppdaterad, från 1 meter till 2 meter.

Stöd för individuella texthöjder för textning av centerlinje¶

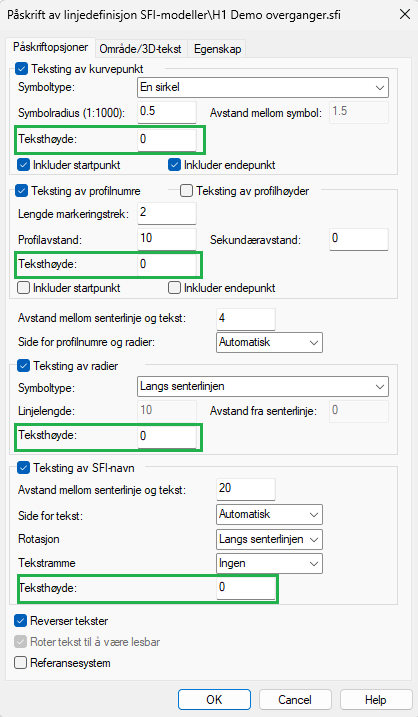

Texthöjder för kurvpunkt, profilnummer, radius och SFI-namn kan vi sätta för den enskilda SFI-modellen direkt i dialogen.

Standard texthöjder är definierade i dialogen för Vägkropp: Färger och texthöjder. Dessa används om värdet 0 är inlagt för texthöjder i dialogen.

När du öppnar projekt från version 20 eller äldre är det 0 i fälten för texthöjd, vilket betyder att standard texthöjder används.

Nya möjligheter i övergångstabellen för överbyggnad¶

Stöder flera övergångar¶

Vi kan nu definiera en övergång motsatt väg. Med andra ord kan vi gå från tunn till tjock överbyggnad, det vill säga från tunnare överbyggnadslager till tjockare överbyggnadslager.

Exempel

Utvidgning av befintlig väg. Vi definierar då 0 tjocklek för befintlig väg och lägger in överbyggnadstjocklekar för utvidgningen.

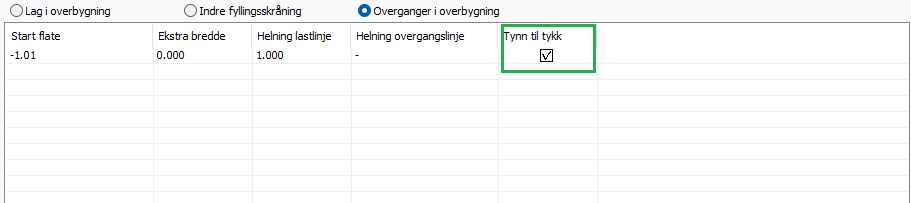

I tabellen för övergångar lägger vi in värde för Lutning lastlinje och kryssar i för Tunn till tjock.

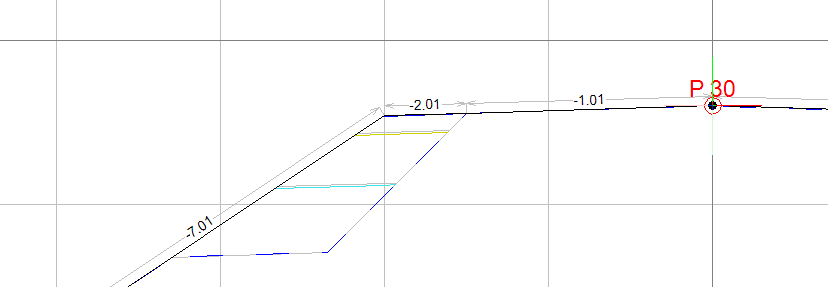

När vi sedan bygger ytorna får vi övergång från startyta med lutning lika lastlinje.

Automatiska hjälplinjer¶

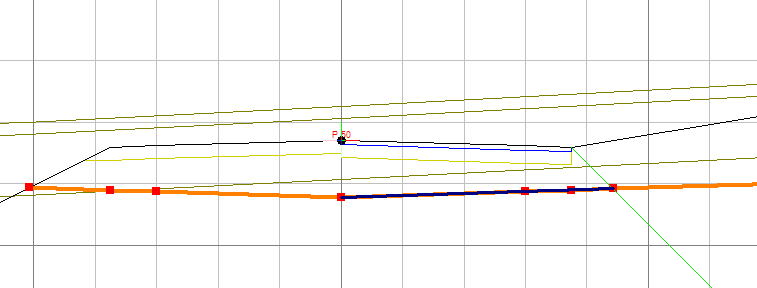

Programmet visar nu hjälplinjer i förhandsvisning för Lastlinje och Övergångslinje för att ge en bättre förståelse av hur dessa parametrar fungerar.

Automatiska hjälplinjer i speciell planering¶

Programmet visar nu hjälplinje i förhandsvisning för Stråle för att ge en bättre förståelse av hur denna parameter fungerar.
