Applikationslager¶

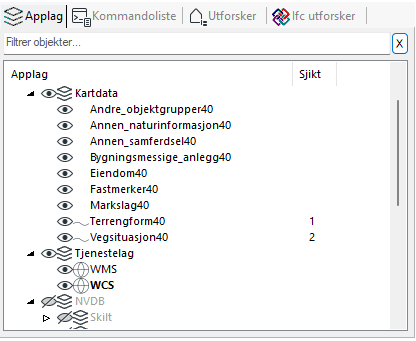

Filter i applikationslagerlistan¶

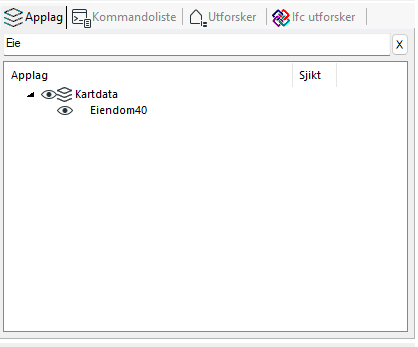

Nytt fält för filtrering av applikationslager.
Tryck på knappen X för att återställa filtret.

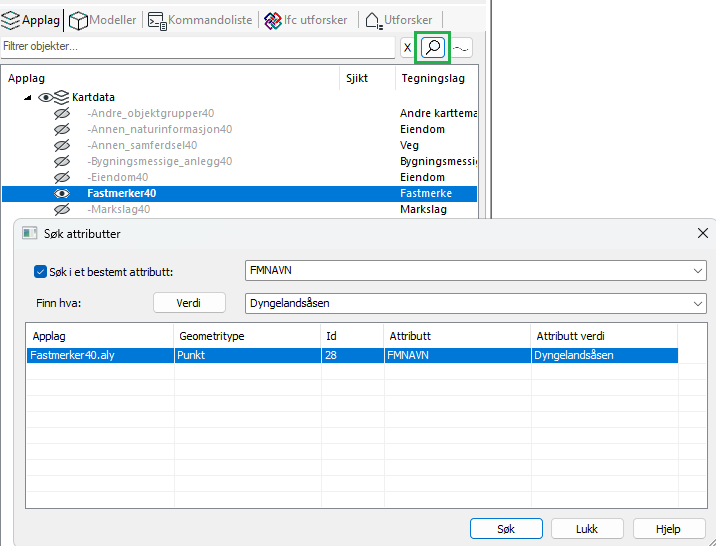

Sökning i applikationslagerlistan¶
Vi har nu stöd för sökning efter attributvärde i applikationslager.
När du markerar ett objekt i resultatlistan markeras motsvarande applikationslager automatiskt i applikationslagerslistan. Om applikationslagret ligger i en kollapsad grupp kommer denna grupp att expanderas så att applikationslagret blir synligt.

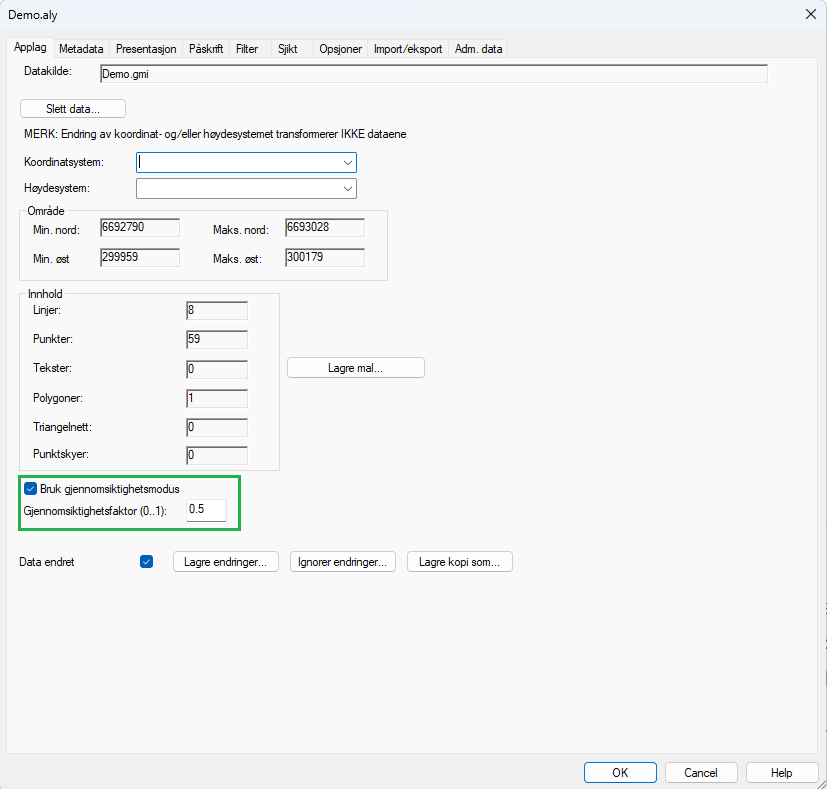

Alternativ för att ställa in standard applikationslager som transparenta¶
Transparensfaktor (0–1) bestämmer hur transparent ett objekt ska vara.
- 0 = helt ogenomskinlig (helt synlig)
- 1 = helt transparent (osynlig)
- Mellaniggande värden ger partiell transparens (t.ex. 0,5 = 50% transparent)
Programmet stöder två olika ritlägen i planvy: OpenGL och GDI. Dessa har olika egenskaper och används för olika ändamål. Transparensläge på applikationslager är endast möjligt när OpenGL är aktiverat. Du hittar funktionen för att slå på/av OpenGL på verktygsmenyn.
Nya och befintliga funktioner som stöder flervälj¶
Funktionerna som beskrivs nedan finns på menyn Verktyg i applikationslagerlistans kontextmeny.
Transformation av applikationslager¶
Det är nu möjligt att transformera flera applikationslager samtidigt. Tidigare måste applikationslager transformeras ett i taget.
Ny funktion för att använda mallar på befintliga applikationslager¶
Ny funktion för att använda mallar på befintliga standardapplikationslager. Alternativet kan användas på ett eller flera applikationslager samtidigt.
Knappen Använd mall... är också tillgänglig från flikarna Metadata, Presentation och Filter som i föregående version.
Vi får nu också en fråga om vi vill behålla data som inte finns i mallen eller inte. Detta för att göra det konsistent med hur det fungerar för modeller.
Ny funktion för att ändra koordinatsystem¶
Med denna funktion kan vi ändra koordinatsystem för många applikationslager i en operation.

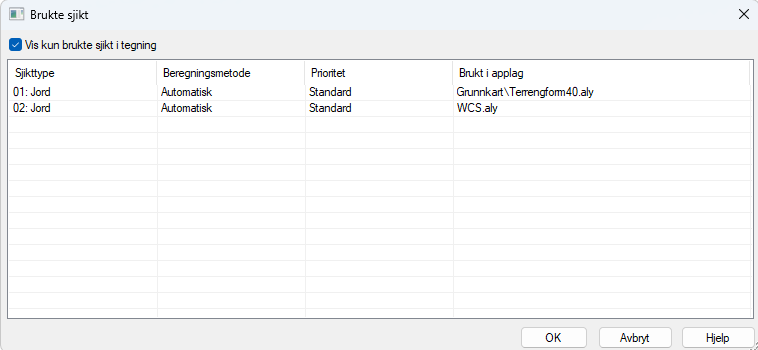

Ny dialog med översikt över använda lager¶
Denna dialog ger en samlad översikt över alla lager som används i projektet, det vill säga lagts till i en eller flera ritningar (som inte behöver vara öppna).
Så här öppnar du dialogen:
Du kan hitta ingången till dialogen på två ställen i programmet:
- I egenskapsdialogen för applikationslager - fliken Lager - knappen Använda lager...
- I listan över applikationslager - knappen Använda lager...
Funktioner i dialogen:
- Du kan välja att visa:
- Alla lager som används i projektet, eller
- Endast lager som används i aktuell ritning
- När du markerar en rad i dialogen markeras motsvarande applikationslager i listan över alla applikationslager
Ytterligare funktion:
Om du öppnar dialogen via listan över applikationslager kan du dubbelklicka på en rad. Då öppnas egenskapsdialogen för applikationslagret med fliken Lager aktiverad.
Optimerad beräkning av lager¶
Om vi ändrar lagerinställningar för ett applikationslager är det nu bara detta lager som beräknas om. Inte alla andra. Detta kommer att förbättra prestandan i stora projekt med många lager.
Sortering i applikationslagerlistan¶
Det finns nu stöd för att sortera applikationslager på alla gruppnivåer.
Markera applikationslager på en gruppnivå och välj Sortera från kontextmenyn.

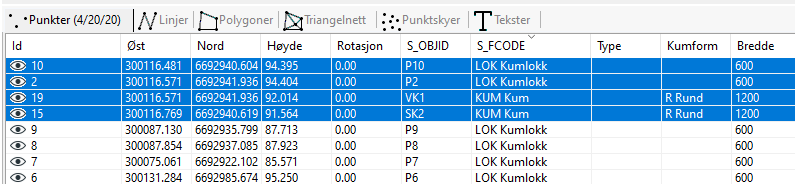

Förbättrad sortering i objektlistan¶
Programmet visar nu en sorteringsindikator i kolumnhuvudet för den kolumn som sorteras. Den valda sorteringsordningen behålls efter alla operationer på applikationslager objekt och när du växlar mellan geometriflikar.
När du väljer objekt i ritningen flyttas de valda objekten fortfarande till toppen av listan. Dessa objekt sorteras sinsemellan i samma ordning som de icke-valda objekten nedanför.
Om du klickar på en annan kolumnrubrik för att sortera efter en ny kolumn förblir de valda objekten överst men sorteras enligt den nya ordningen.
Sorteringsordningen återställs när du gör ett annat applikationslager aktivt.

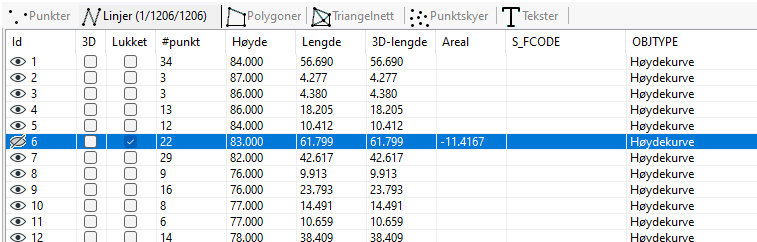

Möjlighet att slå på/av enskilda objekt i objektlistan¶
Detta är tillfälligt och dolda objekt återställs till synliga när du:
- Öppnar ritningen på nytt
- Slår på/av visning av applikationslagret
- Leker med filter (genvägar [V] och [F])

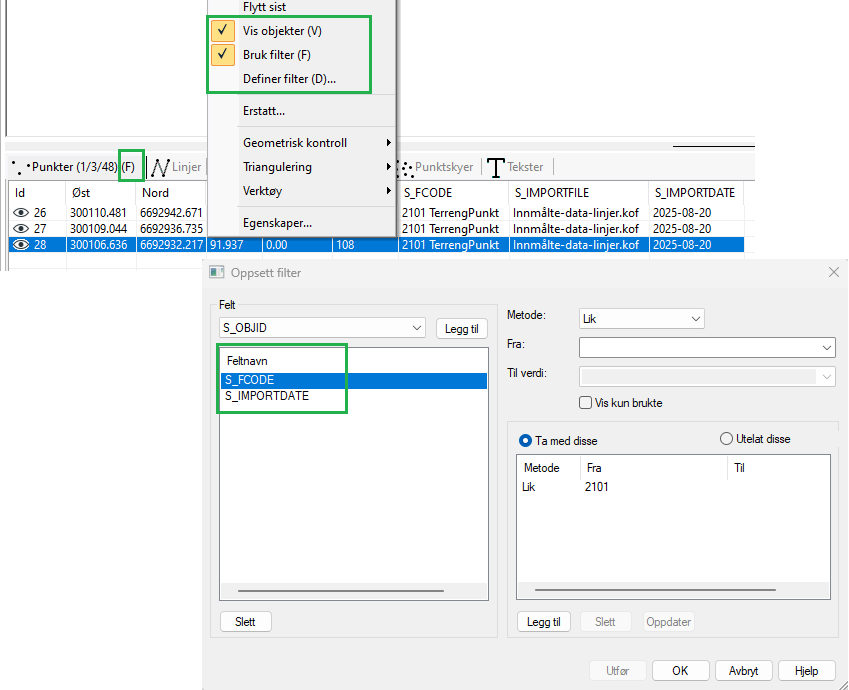

Utökat filter för objektlistan¶
Dialogen Definiera filter... har gjorts mer tillgänglig. Vi hittar den nu också på kontextmenyn för objektlistan.
Dessutom har filterdialogen också utökats så att vi nu kan filtrera på mer än ett attribut. Filtret ställs in på samma sätt, men vi kan ställa in filterkriterier för flera attribut (fält).
Vi kan slå på/av filtret med snabbknappen [F], se mer detaljerad beskrivning av snabbknappar nedan.
När filtret är aktivt är det markerat i menyn och markerat med ett F i kolumnhuvudet.
Snabbknappar:
- [D]: Öppna dialog för Definiera filter...
- [F]: Slå på/av definierat filter
- [V]: Slå på/av visning för listade objekt (innebär att du också kan slå på/av visning av filtrerade data)
Utökad funktion för att hämta konturpolygon¶
Denna funktion stöder nu även punktmoln utöver triangelnät.
Förbättrad funktion för georeferering av applikationslager¶
Vi kan nu manuellt zooma till applikationslager och tillbaka igen. Detta kan vara användbart om du inte kommer ihåg vilka punkter du lade in. Punkterna markeras också med ett litet kors och punktnummer, så att vi kan hitta dem igen.
Ny funktion: Kombinera polygoner¶
Ny funktion för att kombinera polygoner på menyn Verktyg i objektlistan för polygoner.
Alternativen för skillnad är aktiva om vi bara har två polygoner i urvalet.
Ta bort flera applikationslager¶
Det är nu möjligt att ta bort flera applikationslager i en operation.
För molnprojekt måste applikationslager öppnas för redigering av användaren som vill ta bort applikationslager.
Små förbättringar i egenskapsdialogerna för applikationslager¶
Metadata-flik¶
Vi stöder nu flervälj för kopiering av attribut i fliken Metadata. Du kan nu till exempel kopiera flera attribut från punkter och klistra in dem på linjer.
I föregående version kunde vi bara ta ett attribut i taget.
Etikett-flik¶
Stöder nu mindre värden för höjd än 0,1 m.
XREF-menyalternativ har flyttats¶
Dessa har flyttats till en undermeny och fått nytt namn.

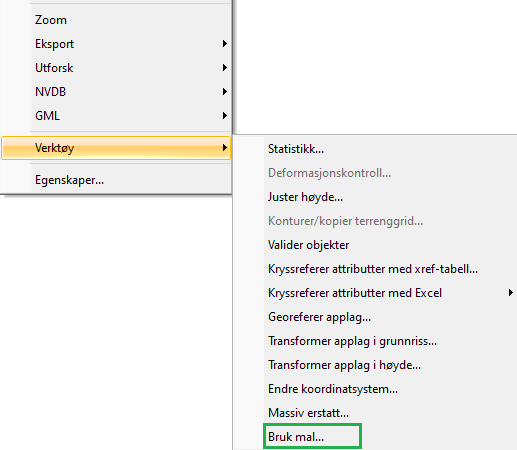

Menyalternativ för Använd mall... har flyttats¶
Kontextmenyn börjar bli lång och menyalternativet Använd mall... finns nu under Verktyg tillsammans med andra flervalssfunktioner.
Ny funktion: Duplisera¶
Funktionen Duplisera har lagts till på högerklick i applikationslagerlistan, för att förenkla kopiering av filer. Duplisera skapar en kopia av valt applikationslager, och lägger detta överst i gruppen/applikationslagerlistan. Kopian namnges automatiskt, och sparas i projektets rotmapp.
Sök efter kontraktspost i dialogen Ersätt...¶
I dialogen Ersätt... kan du nu söka efter delar av kontraktspostnamn i fälten Hitta vad och Ersätt med för S_CONTRACTPOST. På så sätt kan du få en lista över till exempel alla kontraktsposter som innehåller ordet "rör". Tidigare kunde du bara söka efter början av postnamnet.
