Gemini SurfaceMaker¶
Ny funktion för redigera triangelnät i 3D¶

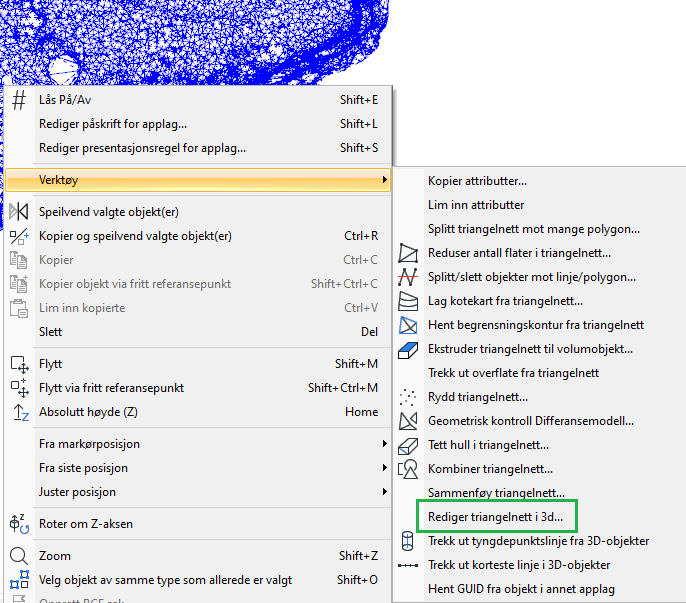

Funktionen hittar vi på kontextmenyn för triangelnät.

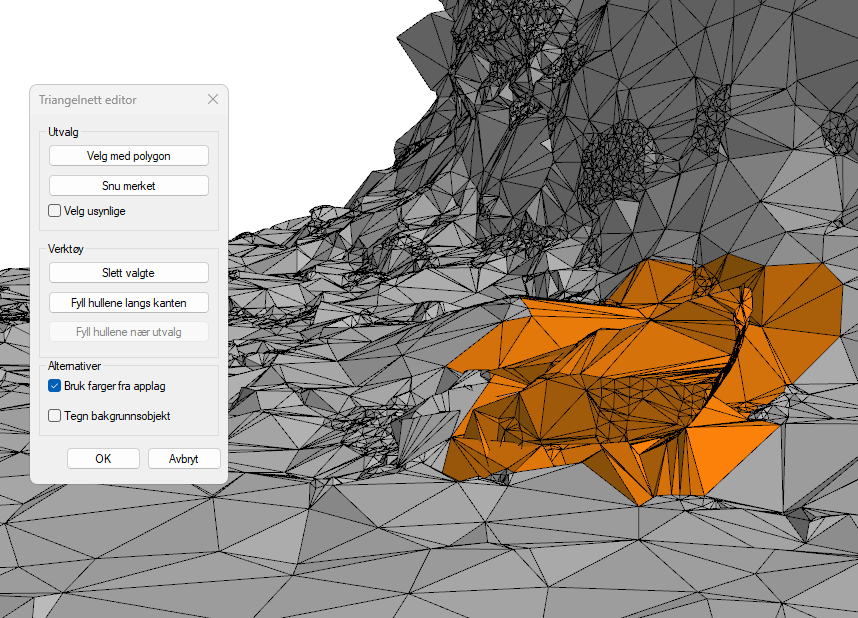

Tillfälligt kan vi markera trianglar med standard DDS-CAD-funktioner och med polygon. Vidare kan vi ta bort trianglar och fylla hål.
Markera punkter med linje fungerar på följande sätt:
- Håll ned [Shift]
- Vänsterklicka, flytta musen och en dynamisk linje ritas
- Vänsterklicka för att markera berörda trianglar
Nya snabbtangenter i redigera punktmoln längs linje¶
Punktmolnredigering är en manuell och ofta tidskrävande process som kan innebära mycket tid med upprepande operationer.
De flesta användare – särskilt de som är bekanta med PC-spel – vilar naturligt nog vänster hand runt WASD-området på tangentbordet, med höger hand på musen.

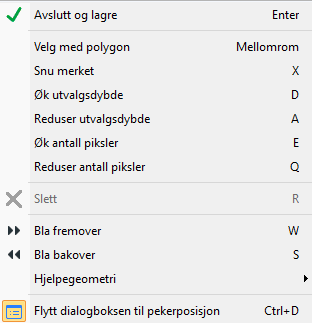

Utöver att funktionen kan nås från dialogen är de även tillgängliga på kontextmenyn med snabbtangenter anpassade till denna handposition så att onödiga handrörelser minimeras.
Du kan visa punktmoln från andra applikationslager som bakgrund. Dessa bakgrundspunktmoln visas i grått och är inte redigerbara.
Innan du väljer Redigera punktmoln längs linje..., måste du också markera punktmoln i andra applikationslager om du vill använda dessa som bakgrundspunktmoln. Då är det punktmolnen i det aktiva applikationslagret som redigeras, medan de i andra applikationslager kan visas som bakgrund.
Punktmoln som bakgrund i Redigera punktmoln i 3D¶
På samma sätt som beskrivits ovan är snabbtangenterna lagda på kontextmenyn för att lägga till rätta för mer optimerat arbetsflöde.
Du kan visa punktmoln från andra applikationslager som bakgrund. Dessa bakgrundspunktmoln visas i grått och är inte redigerbara.
Innan du väljer Redigera punktmoln i 3D..., måste du också markera punktmoln i andra applikationslager om du vill använda dessa som bakgrundspunktmoln. Då är det punktmolnen i det aktiva applikationslagret som redigeras, medan de i andra applikationslager kan visas som bakgrund.

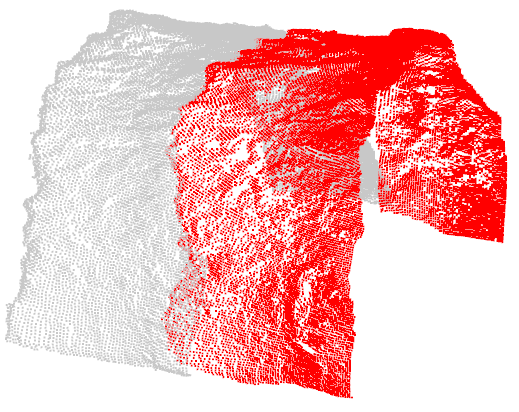

Dessa bakgrundspunktmoln visas i grått (inte redigerbara) som i figuren nedan.

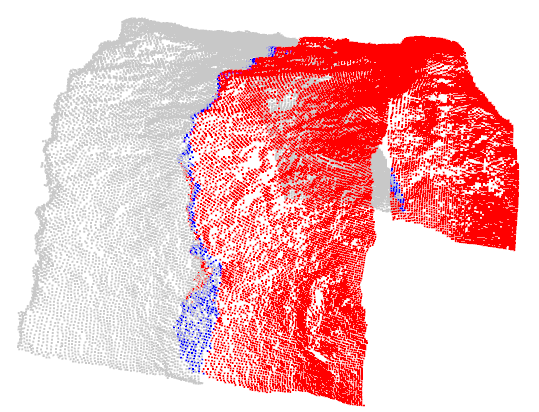

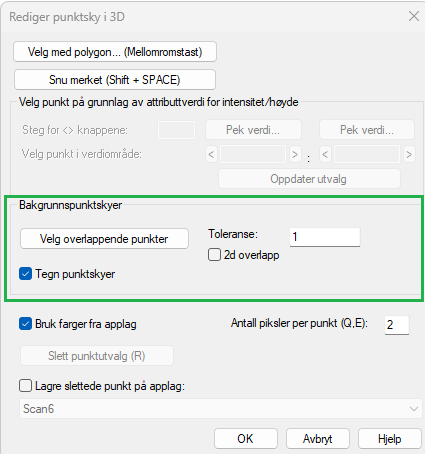

Överlappande punkter kan markeras automatiskt i det redigerbara punktmolnet antingen genom närhetskontroll eller genom 2D-överlapp. Detta kan till exempel spara mycket arbete i tunnelskanning.
I vissa fall upptäcks inte alla överlapp, och då måste de tas bort manuellt.
