Gemini TunnelShape

Ellips i manuell tunnelbeskrivning

I Norge är det vanligt att använda radier, medan i Sverige är konturerna definierade med ellipser som standard.

I konturtabellen kan vi därför välja mellan koderna Radius och Ellips.

När vi använder 0 i värdekolumnen betyder detta för båda koderna att det är rak linje mellan punkterna i tabellen.

För en ellips kommer värdet i kolumnen att betyda antal radier som ellipsen ska delas upp i. Ellipsen kommer alltså att approximeras eller representeras med cirkelbågar i programmet.

Exempel

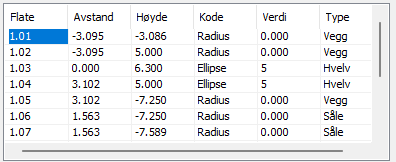

I exemplet har vi lagt in värdet 5 i kolumnen. Programmet kommer då att använda 5 radier för båda ellipserna i valvet.

Radierna byggs i tvärrprofilen och vid export till andra format.

Tips

Om vi önskar att ha alla radier i tabellen kan vi använda valet Konvertera ellipser till radier på kontextmenyn (högerklick) för lagret.
