Användbara funktioner¶

Använd dessa funktioner för att redigera höjder och egenskaper för linjegeometri.

Var hittar jag funktionerna?¶

På verktygsfältet, välj Applikationslager - Linjegeometri - Funktioner.

Höjdjusteringar¶

Sätt höjd¶

Ger punkten den höjd du lägger in.

Justera höjd¶

Lägger till eller drar ifrån det angivna värdet till punktens höjd.

Justera höjd till DDS-CAD gitter¶

Alla punkter i urvalet får nya höjder som överensstämmer med det definierade gittret (planet).

Observera

Detta val kräver att ett DDS-gitter är definierat. På Format-menyn hittar du funktionerna för detta. Med funktionen Gitterplanet 3 punkt kan du definiera ett snett plan.

Interpolera mellanliggande punkt¶

Programmet beräknar höjderna till mellanliggande punkter baserat på höjderna till första och sista punkten i urvalet.

Interpolering av mellanliggande punkt

Interpolering av mellanliggande punkt

Justera för fall¶

Använd denna funktion för att beräkna höjd baserat på ett specificerat värde för fallet. Alla punkter i urvalet får nya höjdvärden, förutom den första punkten som bestämmer utgångshöjden.

Justera för fall baklänges¶

Likadant som för Justera för fall, men här bestämmer sista punkten utgångshöjden.

Andra funktioner¶

Klistra till skikt¶

Endast aktiv för 3D-linjer. Använd detta val för att klistra ett objekt (linje, polygon, punktobjekt) eller linjepunkt i linje, polygon eller linjedefinition till ett valt skikt i teckningen.

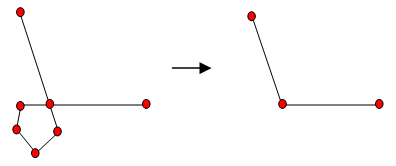

Ta bort öglar¶

Detta val kan vara användbart i vissa sammanhang.

Ta bort öglar-funktionen

Figuren visar hur funktionen fungerar

AutoZoom¶

Zoomar in elementet du markerar i listan. Valet kan vara användbart för långa linjer och kan minska behovet av manuell zoomning.

Observera

Valet slår också på AutoZoom för objekten i objektlistan.

I objektlistan kan du stänga av AutoZoom genom att välja Verktyg-menyn i listan.
