Alternativ¶
Använd denna dialog för att ändra bygginställningar för huvudytan och sidoytor (skärning/fyllning), samt andra inställningar för textsättning och visning av information i schaktet.
Var hittar jag dialogen?¶
På verktygslådan i terrängmodellritning, välj Schakt och därefter fliken Alternativ.
Parametrar för skärning/fyllning¶
Huvudytan byggs baserat på punkter och linjer inom begränsningskonturen. Sidoytorna byggs ut från skärning/fyllning-parametrar definierade för begränsningskonturen.

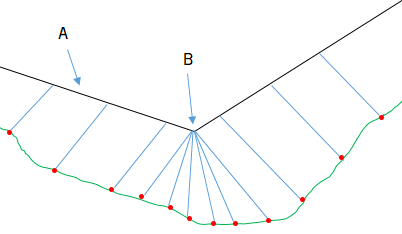

Punkterna där skärnings- och fyllningsytor träffar terrängen (den yttre linjen) hittar programmet med tvärsektionsmetoden. Begränsningskonturen är centerlinjen, och det genereras sektioner enligt fälten Sektionsintervall och Avstånd höger sida.
A* = Sektionsavstånd, B* = Alternativ för avrundning
Dessutom finns det andra inställningar som påverkar byggandet av skärning/fyllning-ytor.
Ibland fungerar inte automatisk avrundning i ytterhjörn optimalt. Då kan du stänga av detta alternativ så att du endast får en sektion precis i hörnet. Om du önskar avrundning på vissa ytterhjörn, kan du lägga in små avrundningar manuellt i begränsningskonturen.
I andra fall fungerar inte den automatiska klippningen i innerhjörn som du önskar. Då kan du stänga av denna automatik och lägga in avgränsningslinjer för skärning/fyllning manuellt.
Parametrar för triangulering¶
Du kan ange några alternativ för triangulering av gropen.
Valet Stäng öppningar mellan sidoytor och huvudytor är som standard av.

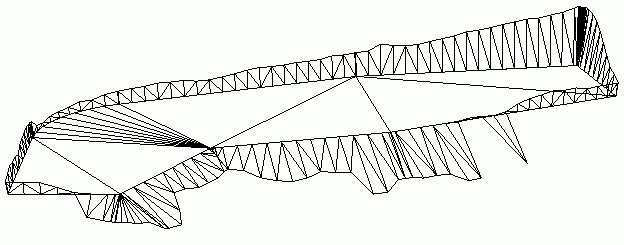

Valet Stäng öppningar mellan sidoytor och huvudytor är av
När detta val är av, kommer triangelnäten för sidoytor och huvudytor att vara oberoende av varandra. Alla triangelpunkterna är inte gemensamma i övergången mellan sidoytor och huvudytor, och det kan uppstå hål här, särskilt om avrundningar har använts.
Om du kryssar i för detta val, kommer övergången mellan triangelnäten att stämma överens helt exakt.

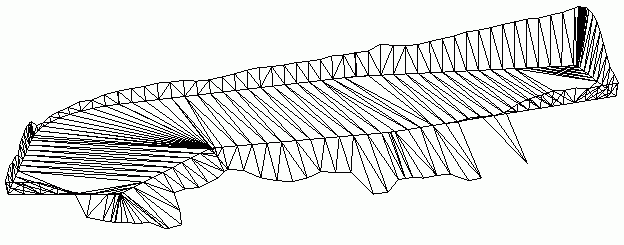

Valet Stäng öppningar mellan sidoytor och huvudytor är på
Detta ger fler trianglar i huvudytan, och kan för stora gropar minska prestandan något. Detta val används typiskt om du önskar ett sammanhängande triangelnät för hela gropen, till exempel vid export till fält.
Med valet Max. längd på ett brytlinjeelement genereras mellampunkter på linjerna som utgör grunden för huvudytan. Detta val är lite använt i schakt.
Du kan också ange en Minimum punktavstånd. Är avståndet mellan punkterna mindre än denna, betraktar rutinen punkterna som lika.
Gemensamma parametrar för skärning/fyllning och triangulering¶
Med detta val anger du max. cirkelavvikelse, det vill säga avståndet mellan kordan och bågen, i plan och höjd. Baserat på denna parameter delas alla bågar upp i flera linjesegment. Värdet anger hur väl linjesegmenten följer bågarna.
Tillåtet att flytta/rotera ingrepp dynamiskt¶
Med detta val kan du tillåta att flytta eller rotera ingrepp dynamiskt. När detta val är aktiverat, kan du använda standardfunktioner för att flytta objekt via snabbmenyn.
Ingreppsklass¶
Du kan tilldela en ingreppsklass (från 1 till 9) till gropen. På detta sätt kan du koppla olika texturer eller färger till groparna vid rendering.
Gridtäthet för ritning av massor¶
Här anger du gridtätheten som programmet ska använda vid uppritning av massresultatet i plan och 3D. Valet träder i kraft om du har kryssat i för Rita massor i fliken Schakt.
Observera
Största täthet som får effekt bestäms av vad som är satt under Inställningar Gemini Terrain....
Intervall för höjdpåskrift¶
Påskriftslinje är en av många linjer med olika funktion. Denna linje använder du för att lägga in påskrift av höjder. Intervall för höjdpåskrift bestämmer hur tätt du önskar att skriva höjder längs linjen. Det är endast påskriften som visas på skärmen, det vill säga att linjen är osynlig utom under redigering.
Observera
0 i fältet betyder att du endast får höjder i brytpunkterna.
