Skapa samlingsrapport¶
Använd denna dialog för att skapa en samlingsrapport för SFI-, XFI- och EFI-modeller, samt applikationslager.
Var hittar jag dialogen?¶
På verktygslådan i terrängmodellritning, välj Skapa samlingsrapport...
Förutsättningar¶
Funktionen förutsätter att applikationslager eller modeller har olika namn, även om de ligger på olika platser på PC eller nätverk.
Observera
Under generering av samlingsrapporter utför programmet en beräkning av mängderna i en SFI-modell för att säkerställa att dessa är uppdaterade. Om en eller flera av filerna som ingår i rapporten är låsta för redigering, eller är öppnade för redigering av en annan användare (fleranvändarprojekt), blir inte detta utfört.
Masstyper i SFI, XFI och EFI¶
Programmet rapporterar som standard på NS3420-koder eller processkoder. Du kan också i dialogen Inställningar Gemini Terrain... - Projekt - Kontrakter kryssa i för Använd kontrakter. Detta förutsätter att du har importerat en XML-fil med prisförfrågan eller prisanbud.
Applikationslager¶
Du kan välja vilken egenskap du vill rapportera på.
Om du kryssar i för Använd kontrakter i dialogen Inställningar Gemini Terrain... - Kontrakter, blir importerade kontraktsposter tillgängliga i det horisontella listfältet i kolumnerna S_CONTRACTPOST. Endast objekt med ett värde för denna egenskap blir inkluderade i rapporten.
I vissa fall önskar du koppla ett objekt till flera kontraktsposter. Istället för att duplicera data, kan du knytta flera kontraktsposter till samma objekt. Till detta använder du S_CONTRACTPOST2 och S_CONTRACTPOST3. Samma objekt kommer då att visas flera gånger i rapporten, men vara kopplat mot olika kontraktsposter.
Observera
Samlingsrapporten har ingen koppling med statistikfunktionen för applikationslager. Statistikfunktionen kan användas för att rapportera på en kombination av flera egenskaper, och måste köras separat för varje applikationslager.
Varning
Polygoner ritade medurs har positivt areal i egenskapsdialogen, medan polygoner ritade moturs har negativt areal. Rapporten summerar absolutvärdena för arealerna, till exempel: \(10 m^2 + (-5 m^2) = 15 m^2\).
Rapporter¶
Du kan välja mellan tre olika rapportalternativ:
- Excel
- Visa massbalans
- XML
Excel-rapport¶
Rapporten visar resultatet för varje beräkning, samt ett samlat resultat för alla beräkningarna.
Rapporten går över flera ark
Massrapport med arkflikar för varje beräkning
Masstyper med samma kontraktspostkod slås samman i rapporten. Observera att masstyper för volym endast summeras om balansfaktorerna är lika.
Visa massbalans¶
Detta val öppnar en dialog som visar total massbalans för alla beräkningarna, det vill säga om du har överskott eller underskott av massor.
XML¶
Exporten producerar en XML-fil med totala mängder för varje kontraktspost.

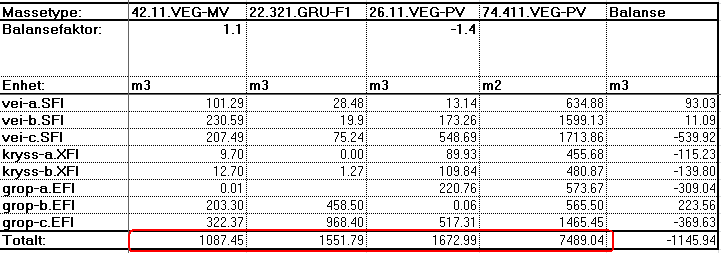

Värdena markerade med rött i figuren exporteras till XML-filen
XML-export med totala mängder per kontraktspost
Syftet är att exportera ackumulerade mängder från Gemini Terrain, så att de kan importeras i andra lösningar, till exempel för att beräkna vad som är utfört under perioden.
