Export DWG/DXF (Gemini-tillägg)¶

Använd denna dialog för att exportera det du ser på skärmen, eventuellt med tillhörande attribut, till DWG/DXF.

Var hittar jag dialogen?¶

På menyn Fil, välj Export - DWG/DXF (Gemini-tillägg)...

Detta är en export med Gemini-tillägg. Med Gemini-tillägg kan vi bland annat exportera ytor som polyfacemesh och få med attribut som Property Set. Detta stöds inte av standard DWG/DXF-export, som levereras med DDS-CAD-plattformen, som vi också finner på menyn.

Funktionen exporterar all geometri som visas i ritningen. Är 2D-presentation aktiv när vi väljer funktionen, så är det denna presentation som blir exporterad. Tillgängliga val kommer att variera något beroende på vilken presentation som är aktiv.

Triangelnät¶

Vi kan välja om triangelnät i Gemini ska exporteras som Polyfacemesh eller 3D face.

Polygon¶

Vi kan välja om polygon (eventuell sluten linje) som bildar ett plan i Gemini ska exporteras som 3D face eller Polyline.

Exportera attribut¶

Valet stöder attribut både i applikationslager och modeller.

Attribut och grupper på första nivån läggs i ett Property Set med applikationslagerns namn och objekttyp som prefix. Undergrupper läggs i attributnamnet och skiljs med punkt.

Exempel Gemini:

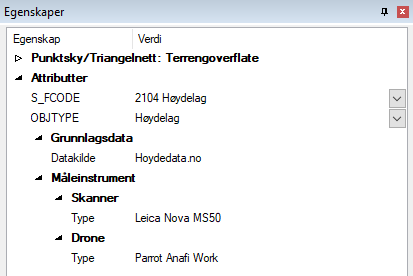

Attribut i Gemini

I AutoCad Architecture:

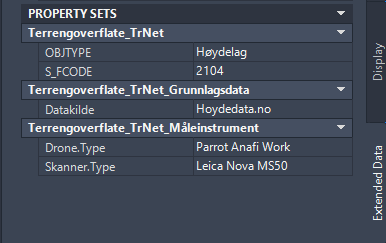

Exporterade attribut som Property Set i AutoCad Architecture

Vad då med refererade grupper? Refererade grupper exporteras alltid som Property Set med unika namn utan prefix. Med valet Bara refererade grupper så blir inte enskilda attribut exporterade alls, även om det är refererat till.

Exempel Gemini:

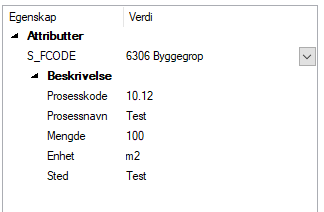

Refererade grupper i Gemini

I AutoCad Architecture:

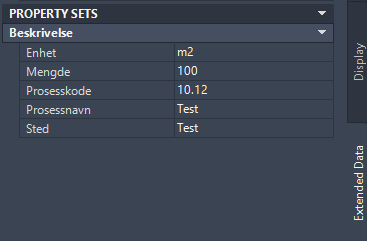

Refererade grupper exporterade som Property Set

Om det refereras till grupper med samma namn, från olika platser (sys, user eller projekt), så kommer den första gruppen att vinna. Den andra/tredje osv. kommer att få prefix.

Använd blockreferenser¶

Triangelnät i applikationslager och triangelnät (lager) i modeller kan vi exportera antingen som 3D face eller polyfacemesh. 3D face/polyfacemesh kan vi lägga i ett block eller inte med valet Använd blockreferenser.

Varning

Vi får meddelande om ett polyfacemesh-objekt är för stort för Autocad-formatet, det vill säga har fler trianglar än 65 535. Lösningen kommer att vara att dela upp dessa stora triangelnät före export.

Med detta val kommer geometrityp tillsammans med avancerad presentationsregel att läggas i ett block, exempelvis figurpresentation för punkt och rörpresentation för linje. Ett block i AutoCad är en objekttyp som består av ett eller flera andra geometriobjekt.

Exportera höjder¶

I 2D-presentation är valet Exportera höjder aktivt.

Med detta val aktivt i 2D-presentation gäller följande:

3D-linjer där alla punkter har samma höjd, blir 2D DWG polyline med höjd
3D-linjer med varierande höjd för punkterna, blir 3D DWG polyline
Bågar bevaras inte, utan delas upp i små linjesegment

Linjer i 3D-presentation blir 3D DWG polyline.

För 3D-linjer har vi ingen möjlighet att ange linjetyp, det betyder att det inte är möjligt med streckad linje för 3D DWG polyline. Det är heller inte möjligt att bevara bågar för en 3D DWG polyline.

Länkfil¶

Vi kan välja att använda en länkfil i exporten. Med denna kan du koppla en beskrivning till lagernamnet (layer) i exporterad DWG-fil.

Med knappen ... kan vi välja en länkfil. Med installationen följer det en länkfil på sys-mappen, men vi kan skapa egna med Ny... eller med Spara som... Med sistnämnda knapp kan vi ta utgångspunkt i en befintlig som vi exempelvis kan anpassa med Redigera...

Ta med bilagor¶

Om vi kryssar i för detta val så kommer det utöver DWG-filen också att exporteras andra filer (beroende på innehåll i filen).

Följande bilagor stöds:

Pictures¶

Applikationslageregenskap S_HYPERLINK kommer med Exportera hyperlänkar att exporteras som hyperlink i DWG-filen.

Bilagorna läggs på undermappen Pictures.

I 2D-presentation kommer eventuella WMS/BGR rasterlager att exporteras som bild och läggas på Pictures-mappen.

Pointclouds¶

Funktionen stöder också export av punktmoln. Varje punktmolnobjekt i Gemini exporteras som RCS-filer och läggs på undermappen Pointclouds.

Eventuella presentationsregler, RGB-färg, färg vid höjd eller färg vid intensitet, blir också exporterade.

Textures¶

DWG-exporten stöder export av material i 3D-presentation.

Texturerna läggs på undermappen Textures.

Resultatmapp¶

När vi väljer att ta med bilagor i exporten så kommer det att skapas en mapp för varje bilagstyp. Vi måste därför ange en resultatmapp och inte bara ett filnamn. Filnamnet blir i detta fall detsamma som resultatmappen.

Mappstruktur
