Hjälpalternativ för dynamisk linje

Använd denna dialog för att aktivera dynamisk textsättning och hjälplinjer under redigering av linjer.

Var hittar jag dialogen?

På verktygslådan i terrängmodellritningen, välj ikonen Hjälpalternativ för dynamisk linje...

Användning av dialogen

Vilka alternativ som är tillgängliga beror på vilken linje och presentation du arbetar med.

Dynamisk textsättning

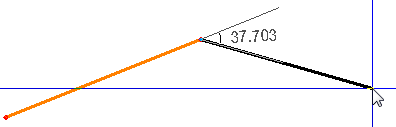

Brytvinkel

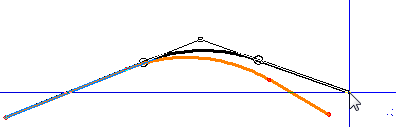

Brytvinkel visas alltid i resultatlinjen, men inte där det finns korrekta avrundningar.

När du startar en ny linje i en fri punkt kommer brytvinkeln att vara i förhållande till matematiska X-axeln. Om du startar genom att snappa på en linje kommer linjen att vara matematiska X-axeln.

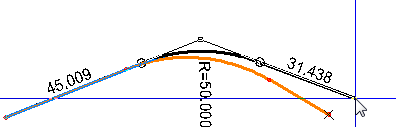

Elementvärden

I plan är detta värden för längd, radie och klotoid.

För horisontalkurvaturer i SFI-modeller kan du ha valt en dimensioneringsklasss med minimikrav på elementvärden. Om ett standardkrav bryts ritas elementet med röd färg. Rosa färgkod används på hela linjen om valda elementvärden för radie och klotoid inte kan lösas.

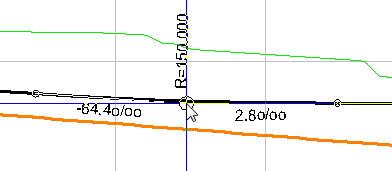

I längdprofil gäller detta värden för radie och stigning.

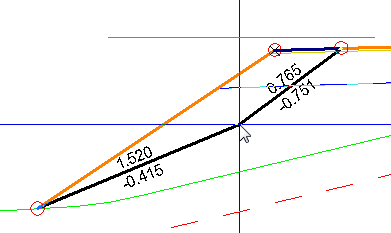

I tvärprofil gäller detta värden för bredd och lutning på linjerna. Bredd visas över strecket, lutning under strecket.

Hjälpgeometri

Med detta val kan du automatiskt ställa in hjälplinjer när du sätter in nya punkter eller redigerar befintliga punkter. Observera att programmet endast ritar hjälplinjerna även om snappning inte är aktiv. Ikonerna för att aktivera snappning finns på verktygsfältet. Om snappning inte är aktiv har det ingen mening att använda dynamiska hjälplinjer. Vidare ritas hjälplinjer endast i punkter med brytning.

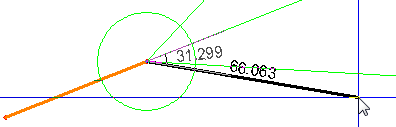

Cirkel och relativa linjer i plan

Du kan ställa in hjälpcirkel och relativa hjälplinjer. Du får en relativ linje på vänster och en på höger sida av förlängningen till föregående linje. Markera Dynamiska hjälplinjer och ange värden i fälten för Cirkelradie och Relativ vinkel. Om värdena för hjälpcirkel och relativa hjälplinjer är 0 får du endast en hjälplinje i förlängningen av linjen.

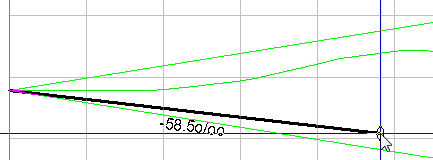

Stigning i längdprofil

I SFI-modellen kan du ha valt en dimensioneringsklasss för vägen. Då kommer maximal stigning för vertikalkurvaturen att vara definierad. Hjälplinjer ritas automatiskt för att visa området du måste hålla dig inom för att tillfredsställa maximal stigning i längdprofilet. Går du utanför detta område ritas den dynamiska linjen med rött.

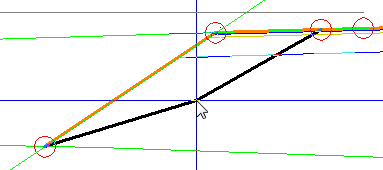

Fysiska och teoretiska lager

I längd- och tvärrprofil är valen för Cirkelradie och Relativ vinkel gråtonade. Det betyder att du endast kan få hjälplinjer i förlängningen av båda linjerna (ytorna).

Tabellen nedan sammanfattar de olika alternativen:

Redigering och typ av linje	Dynamisk text	Hjälpgeometri
	Vinkelbrott	Elementvärden
Redigering i plan
Applikationslager	x	x
Horisontalkurvatur	x	x
Byggegrop, korsning och extralinje	x	x
Linjedefinitionsdata	x	x
Redigering i längdprofil
Linjedefinitionsdata	x
Vertikalkurvatur	x	x
Fysiska lager	x
Redigering i tvärrprofil
Fysiska lager	x
Teoretiska lager	x
