Sammansatt lager

Använd denna dialog för att definiera ett sammansatt lager, det vill säga ett lager som är en kombination av flera andra lager.

Var hittar jag dialogen?

På verktygslådan, välj ikonen SFI-egenskaper..., gå till fliken Lagernamn, och välj Lägg till sammansatt... med höger musknapp.

Användning av dialogen

Funktionen är tillgänglig både i längdprofilredigering och tvärrprofilredigering.

Tillgängliga metoder

Du kan välja mellan tre metoder:

• Högst
• Lägst
• Ände/ände

Du kan också ställa in avancerade inställningar för de olika lagren som ingår. Detta gör du genom att högerklicka på lagret och välja Redigera...

Observera

Du kan också sammanfoga lager med gruppredigering, men detta är en manuell operation som måste upprepas varje gång det sker en ändring i ett lager. Ett sammansatt lager byggs automatiskt från definitionen.

Framgångssätt

1. Välj Lagertyp och Lagernummer.
2. Skriv in Lagernamn.
3. Markera för önskad metod.
4. Lägg till lagren som ska bilda det sammansatta lagret.
5. Ställ in prioriterat kodlager (högerklicka på lagret).
6. Ställ eventuellt in avancerade inställningar.
7. Tryck OK för att bygga lagret i profilen.
8. Bygg lagret i de andra profilerna med Bygg ytor (nödvändigt i tvärrprofilredigering, men inte i längdprofilredigering).
9. Markera för Sammansatt lager och tryck OK.

Exempel

Sammansatta lager är användbara när du behöver en kombination av flera lager. Exemplen nedan visar typisk användning av sammansatta lager.

Exempel 1

Ett typiskt exempel visas nedan. Här önskar vi ett sammansatt lager som består av vägyta och markplanering.

Ursprungliga lager:

A* = Markplanering, B* = Vägyta

Sammansatt lager med metod Högst:

A = Sammansatt

Exempel 2

Ursprungliga lager:

A* = Tunnel sprängningsprofil, B* = Ränna

Sammansatt lager med metod Ände/ände:

A = Sammansatt

Exempel 3

Ta bort överflödiga punkter:

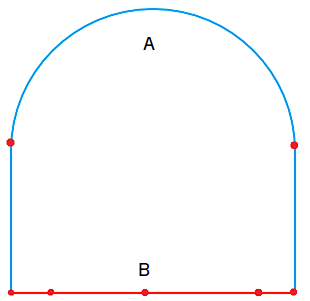

A* = Tunnel sprängningsprofil, B* = Ränna

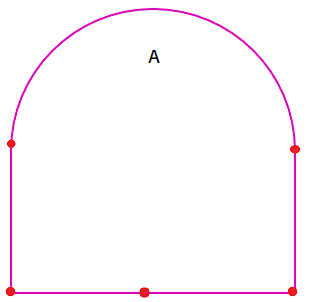

A = Sammansatt
