Redigera påskrift

Använd denna dialog för att definiera påskrifter för längdprofiler och tvärrprofiler.

Var hittar jag dialogen?

På verktygslådan, välj SFI-egenskaper..., därefter Påskrifter, och till sist Redigera....

Användning av dialogen

Dialogen erbjuder flera olika påskriftmetoder. Tillgängliga metoder beror på om du är i längdprofil- eller tvärprofilvisning. Inställningarna i dialogen kommer också att variera beroende på vald metod.

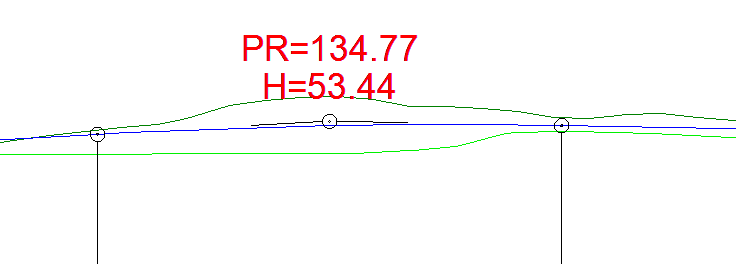

Nedan visas ett exempel på användning av påskriften Lager offset i längdprofilvisning. Med denna regel kan du i längdprofilredigering se hur terrängen förändras på tvärs av längdriktningen. Observera att denna påskrift hämtar höjderna från tvärprofilerna i modellen, och att upplösningen därmed kan vara grövre än det genererade längdprofilen.

Tillvägagångssätt

1. Välj Ny påskrift... i det horisontella listfältet för påskrift.
2. Lägg in beskrivning till påskriften (användardefinierade påskrifter får ID från 100 och uppåt).
3. Välj påskriftmetod Lager offset.
4. Välj Lager, till exempel fysiskt lager 01.
5. Välj Avstånd (offset från centerlinjen).
6. Tryck OK.

Prova själv!

Vi rekommenderar att du provar dig fram med de olika valen i dialogen. Påskrifterna kan enkelt tas bort från skärmen och gör ingen skada.

Du kan läsa mer om flera av påskriftmetoderna i användarmanualen.
