Sammanfoga lager

Använd denna dialog för att sammanfoga flera lager till ett lager.

Var hittar jag dialogen?

Högerklicka i dialogen för Gruppredigering och välj Sammanfoga lager...

Beskrivning av valen i dialogen

Högst/lägst låter dig välja om det högsta eller lägsta lagret ska användas när lagren som ska sammanfogas överlappar varandra.

Prioritera lager (...)

Slut/slut sammanfogar två lager i ändpunkterna, och bildar till exempel ett slutet lager sammansatt av Tunnel sprängningsprofil och Tråg.

Resultatlager är lagret sammanfogningen sparas i. Detta skriver över eventuella data i lagret, så om du önskar lägga resultatet på ett eget användardefinierat lager, måste du skapa detta först. Du kan till exempel använda funktionen Duplicera... i gruppredigering.

Prioriterat lager/prioriterat kodlager är det lager som får prioritet när det gäller att namnge ytor i det nya lagret.

Tillvägagångssätt

1. Markera profilerna, högerklicka och välj Gruppredigering...
2. Markera aktuella lager i listan.
3. Högerklicka och välj Sammanfoga...
4. Kryssa för önskad metod.
5. Välj resultatlager.
6. Tryck OK.

Exempel

Exempel 1

Ett typiskt exempel visas nedan. Här önskar vi ett lager som består av vägöveryta och markplanering.

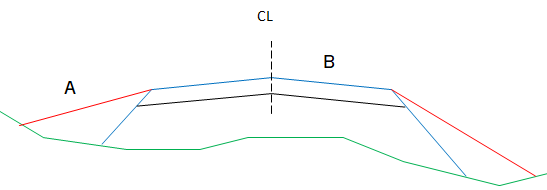

Före sammanfogning:

A* = Markplanering, B* = Vägöveryta

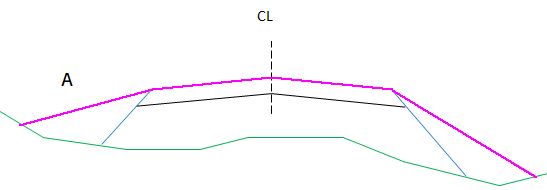

Efter sammanfogning med metod Högst:

A = Sammansatt

Exempel 2

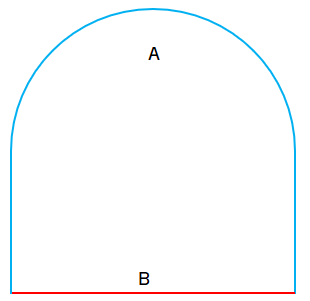

Före sammanfogning:

A* = Tunnel sprängningsprofil, B* = Tråg

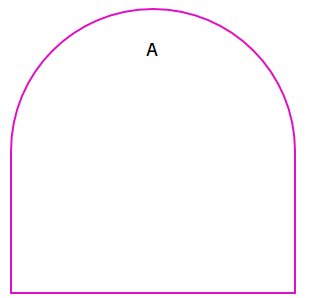

Efter sammanfogning med metod Slut/slut:

A = Sammansatt
