Klipp lager¶

Använd denna dialog för att klippa fysiska lager i bredd och höjd.

Var hittar jag dialogen?¶

Högerklicka i dialogen för Gruppredigering, och välj Klipp lager...

Klipp till vänster/höger för centerlinje (CL)¶

Använd dessa val för att klippa lagret i ett angivet avstånd från centerlinjen.

Klipp över/under centerlinje¶

Figurerna nedan visar hur funktionen fungerar.

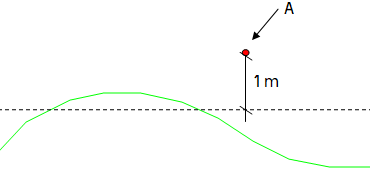

Utgångspunkt. A = Centerlinje

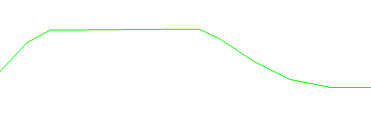

Exempel med följande val: Ta bort punkt över, Relativ höjd från centerlinje: -1.0

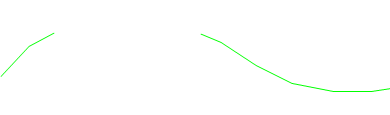

Om Behåll öppningar är ikryssat dessutom

Klipp mot lager¶

Med detta val kan du klippa ett lager mot ett annat lager. Du kan välja att klippa på båda sidor av centerlinjen, eller bara vänster eller höger sida.

Figurerna nedan visar hur funktionen fungerar. Den röda punkten illustrerar centerlinjen.

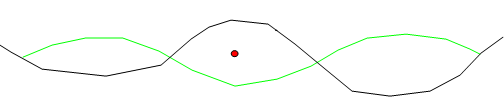

Utgångspunkt

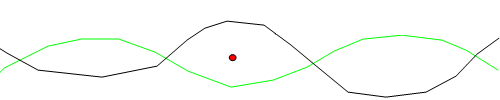

Klippning på båda sidor och yttersta skärning

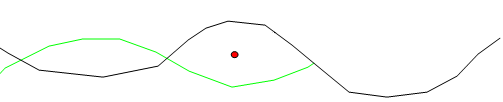

Klippning på höger sida och innersta skärning

Specialfall

I vissa fall kan det hända att du endast har skärning på en sida. Dessa situationer kan du lösa genom att kryssa för Tillåt klippning på motsatt sida.

Klippning på båda sidor med tillåtelse att klippa på motsatt sida:

Klipp mot linje¶

Med detta val kan du klippa mot en linje. Klipplinjerna måste vara definierade i kommandot Extralinjer.... Du hittar funktionen på verktygslådan i planvisning.
