Avancerade inställningar för lager¶
Använd denna dialog för att konfigurera avancerade inställningar för lager i masstyper.
Var hittar jag dialogen?¶
På verktygslådan, välj SFI-egenskaper... – Masstyper – Redigera masstyp – Avancerade inställningar.
Justera lager¶
Offset¶
Med detta val justeras höjderna i lagret med offset-värdet.
Valet används bland annat för att beräkna genomgående längder för olika djup i diken.
Exempel
Beräkna längden där diket ligger i djupintervallet 0–1 m.

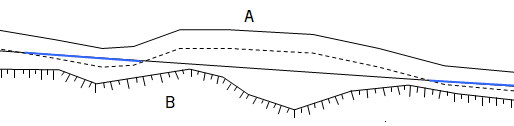

Blå linje = Djupintervall 0–1 m, A = Jord, B = Berg
Masstypen definieras så här:
Ytval¶
Du kan avgränsa lagret genom att ange vilka ytor som ska vara med i beräkningen. Detta görs genom att ange en textsträng för ytorna som ska inkluderas.
Exempel
| Sträng | Beskrivning |
|---|---|
| (-5.1),(5.1) | Arealen till ytorna -5.1 och 5.1 (endast dessa två ytor) |
| (-5.1:5.1) | Areal från och med -5.1 till och med 5.1 (inklusive alla ytor mellan) |
| (-6.2),(-4.1:4.1),(6.2) | Areal till yta -6.2, från och med -4.1 till och med 4.1 inklusive alla ytor mellan, och yta 6.2 |
Kategori¶
Detta val är aktuellt för tunnelkonturer. Om du önskar använda delar av en sluten kontur i sammansatta lager eller masstyper, är detta möjligt om du har lagt in typ för punkterna i konturen.
Exempel

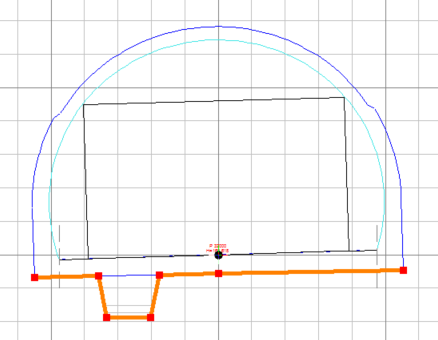

I den slutna sprängningskonturen är ytorna i sulan kodade med typ Sula.
Genom att välja sula under kategori i avancerade inställningar för lagret, kommer endast dessa ytor att användas i beräkningen av det sammansatta lagret.
Du kan då skapa ett sammansatt lager med sula och dike.
Prioritet¶
Ibland kan det vara nödvändigt att sätta prioriteringsordning på lagren för att få beräkningen att stämma.
Till exempel kan du ha ett lager med inmätt berg och ett lager med antaget berg i listan för Från lager. I detta fall önskar du beräkna från inmätt berg, oberoende av om lagret är lägre eller högre än lagret med antaget berg. Om lagret med inmätt berg inte finns i ett område, eller det saknas data i en profil, ska masstypen beräknas mot lagret med antaget berg. Lösningen är att sätta prioritet 1 på lagret med inmätt berg.
Andra val¶
Obligatorisk (lager måste existera i profil)¶
Med detta val kan du bestämma att lagret måste existera i profilen för att masstypen ska beräknas. Valet markeras med en M bakom lagret, till exempel Fys. 1:Jord (M).
Klipp områden där lagret är odefinierat¶
Valet gör att masstypen endast beräknas där detta lager existerar. Valet markeras med en C bakom lagret, till exempel Fys. 1:Jord (C).
Klipp områden där lagret är definierat¶
Valet gör att masstypen inte beräknas där detta lager är definierat. Valet markeras med CD bakom lagret, till exempel Fys. 1:Jord (CD).
Sätt motsatt högst/lägst¶
När du har flera Från lager (eller Till lager) måste du ta ställning till om Lägst eller Högst ska vara satt. I vissa fall är det nödvändigt att se på några av Från lagren (eller Till lagren) som en grupp och göra den motsatta bedömningen bland dessa först. Att valet är aktivt för lagret markeras med en * i listan för Från lager (eller Till lager).
Detta val kan vara svårt att förklara med ord, men ett exempel kan belysa detta bättre.
Exempel
A = Överytelager, B = Fundamentlager, C = Jord, D = Berg
Masstypen definieras så här:
Restriktionslager om det existerar i profil¶
Om lagret existerar i profilen, används det som ett restriktionslager. Valet markeras med en R bakom lagret, till exempel Fys. 1:Jord (R).
Vänd riktning på lagret¶
Positiv riktning i ett lager (där punkterna är sorterade) är från vänster mot höger. Du kan vända riktningen på lagret med detta val. Detta används bland annat i samband med masstyper för tunnel. Valet markeras med ett streck - bakom lagret, till exempel Fys. 1:Jord (-).
