Bygg ytor¶

Använd denna dialog för att bygga Gemini teoretiska lager. Lagren byggs enligt vägparametrar (manuell metod).

Var hittar jag dialogen?¶

På höger musknapp i vertikalt listfält för tvärrprofiler, välj Bygg ytor.

Tillgängliga lager¶

Kryssa för de lager du önskar bygga. Du kan bygga följande lager:

Vägöverytan (i tabellen för överytesbeskrivningar)
Överbyggnad
Trågbotten
Djupsprängning
Tunnel
Extralager (alla andra lager i tabellen för överytesbeskrivningar)

Observera

Låsta profiler blir inte berörda.

Information

Vissa tabeller för byggande förutsätter att du har använt korrekta skikttyper för de fysiska lagren. Se avsnittet Etablera terrängmodeller (skikt) för närmare beskrivning.

Kombinationer av VIPS- och Gemini-lager¶

Du kan välja mellan följande kombinationer av VIPS- och Gemini-lager:

Gemini teoretiska lager mot VIPS fysiska lager
- VIPS fysiska lager är inlästa från VIPS-databas.
- Vid byggande av överytelaget beräknas skärning/fyllning i förhållande till VIPS fysiska lager.
- Överbyggnad/tråg beräknas i förhållande till överytelaget.
Gemini teoretiska lager mot Gemini fysiska lager
- Gemini fysiska lager är genererade från terrängmodell.
- Vid byggande av överytelaget beräknas skärning/fyllning i förhållande till Gemini fysiska lager.
- Överbyggnad/tråg beräknas i förhållande till överytelaget.

Påtvinga skärning/fyllning¶

Om automatiken i programmet inte väljer skärning/fyllning som önskat, kan du påtvinga en annan lösning.

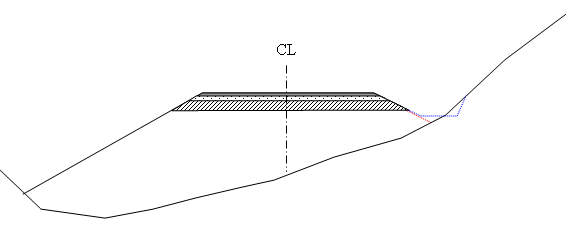

Figuren nedan visar två alternativa lösningar: skärning (blå färg) och fyllning (röd färg).

Alternativa lösningar för skärning och fyllning

VIPS-import och lagervisning¶

Om du har importerat ett VIPS-projekt, kan du visa både VIPS-lager och Gemini-lager i profilerna. Observera att det kan uppstå situationer där du inte bygger Gemini teoretiska lager lika med VIPS teoretiska lager. Detta gäller speciellt lager som förstärkningslager och djupsprängning. Orsaken är att inte alla tabeller som kan användas i VIPS blir lästa.

Manuell redigering¶

Om du inte får byggt lagren som du önskar, kan du alltid lösa problemet genom att redigera lagren manuellt. Det är klokt att låsa manuellt redigerade profiler, så att dessa inte av misstag blir byggda på nytt.
