Ritningsalternativ för längd- och tvärrprofiler¶

Använd denna dialog för att ange ritningsalternativ för lager, massor och påskrifter i profilen.

Var hittar jag dialogen?¶

På verktygslådan i tvärprofilredigering, välj Ritningsalternativ för längd- och tvärrprofiler.

Visningsval¶

Valen Visa lager..., Visa massor... och Visa påskrifter... är mest relevanta för presentationsritningar. I längd- och tvärprofilredigering är det enklast att slå av eller på visning via det horisontella listfältet. I presentationsritningar finns inte det horisontella listfältet, och du måste därför använda dessa val.

Observera

Listorna i dessa dialoger innehåller alla förekomster i vägmodellen, inte bara de som är i aktivt profil.

Lager¶

Du kan välja mellan:

Alla lager
Lager använda i beräkningen
Lager från Gemini
Lager från VIPS

Dessa val är aktuella för SFI-modeller som innehåller importerade VIPS-data. Då kan det finnas två uppsättningar med lager, alltså både Gemini teoretiska och fysiska lager, och VIPS teoretiska och fysiska lager.

Under vägmodell i dialogen för SFI-egenskaper väljer du vilka teoretiska och fysiska lager som ska användas i beräkningen. Följande alternativ är tillgängliga:

Gemini teoretisk mot VIPS fysisk
Gemini teoretisk mot Gemini fysisk

Massor¶

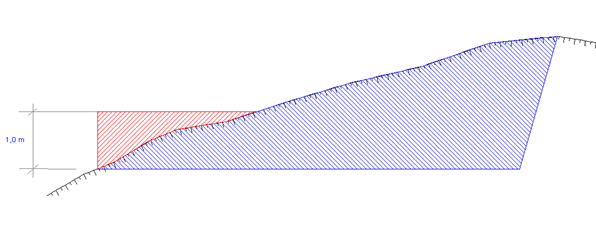

För en masstyp kan du ange minimum tjocklek. Till exempel är den fördefinierade masstypen Sprängning (processkod) satt till 1 meter för denna parameter. Det betyder att berghöjd under 1,0 meter ska räknas som 1,0 meter.

Med valet Visa arealer som beräknat ritas arealerna såsom de är beräknade, och inte såsom de är avgränsade av lagren.

Figur: Minimum tjocklek för masstyper
