Redigera lager¶
Använd denna dialog för att skapa eller redigera lager i aktivt profil.
Var hittar jag dialogen?¶
Högerklicka i det horisontella listfältet för lager, och välj Egenskaper...
Redigeringsmetoder¶
Du kan redigera geometrin via egenskapsdialogen eller genom användning av grips.
Redigera via egenskapsdialog¶
Manuell redigering i listan¶
Detta gör du med hjälp av snabbmenyn i listan (högerklick när muspekaren är i listan).
Kolumnen Kod¶
Innehållet i kolumnen för koder varierar beroende på lagertyp: teoretisk eller fysisk.
För fysiska lager genererade från kartlager (skikt) kommer det att stå Grid eller Dbase i kodkolumnen, alltså om punkterna är genererade från gridet (rutnätet) eller från originaldata. Nya punkter som du sätter in manuellt i profilen får koden Manuell.
Observera
Punkter med kod Grid och Dbase ändrar inte status även om du flyttar dem manuellt.
För teoretiska lager etablerade från Gemini vägprojekt (automatisk metod) eller VIPS vägprojekt (manuell metod) kommer kolumnen att innehålla numret för ytan (VIPS-ytnumrering). När du markerar en yta i listan, blir tillhörande yta markerad i tvärrprofilen. Se eget avsnitt för beskrivning av VIPS-ytor.
Nya punkter som du sätter in manuellt i profilen får inte tilldelat kodvärde automatiskt. Du måste manuellt gå in på varje enskilt punkt i listan efteråt och tilldela kodvärde. Det rekommenderas att använda VIPS-koder. Om du vill lägga in koder mellan till exempel yta 1.01 och yta 1.02, kan du använda 1.0101, 1.0102, osv.
Varning

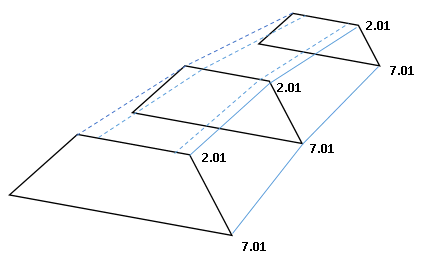

Punkterna i lager som ska exporteras till kikare/GPS eller maskinstyrning måste ha koder. Programmet drar linjer mellan punkt med samma kod.
Figur: Kodkolumn i lagret
Som det framgår av figuren kan du därför inte tilldela godtyckliga koder till punkterna.
Kolumnen Radie¶
Radie-kolumnen används i samband med tunnel. Positiv teckenriktning är medsols. Om du markerar en radie i listan, ser du att punkten är på slutet av ytan.
Figur: Radie-kolumn för tunnel
Kolumnen Typ¶
Denna kolumn används för tunnellager. Du kan välja mellan:
- Ingen
- Sula
- Valv
Denna kolumn hittar du också igen i tunnelkontur-dialogen för manuell beskrivning. Punkttyp blir satt när du bygger tvärrprofiler från dessa.
Automatik:
- Bygger du tunnel- och tunnelsprängningsprofil med parametrisk beskrivning, får punkterna typ Valv.
- Bygger du tråg från vägtabeller, får punkterna typ Sula.
Dynamisk redigering i tvärrprofil¶
Funktionerna för dynamisk redigering i tvärrprofil hittar du på snabbmenyn (högerklick när muspekaren är i profilen).
Avsluta och spara¶
Detta val avslutar redigeringen och sparar lagret. Du kan också trycka OK i dialogen.
Sätt in punkt¶
Denna ikon måste vara aktiv för att du ska kunna sätta in punkt interaktivt i skärmen. Ska du sätta in punkt framför första punkten, måste du markera det översta punktet i listan. Ska du sätta in punkt efter sista punkten, måste du markera den tomma linjen under det nedersta punktet i listan.
Varning
När du startar digitaliseringen av ett tomt lager, måste du gå från vänster mot höger. Om du går motsatt väg, kommer bland annat inte masstyperna som använder detta lager att fungera. Du kan städa upp med funktionen Sortera på avstånd, se nedan.
Följ lagret¶
Med denna funktion kan du snappa automatiskt till alla mellanliggande punkt i ett lager. Aktivera funktionen under redigering och snappa till första och sista punkten på lagret du önskar följa.
Sortera med/mot klockan om givet punkt¶
För dessa val måste du först markera punkterna du önskar sortera. Detta gör du i listan i dialogen. Därefter väljer du funktionen och vänsterklickar i skärmen för att bestämma punkten du önskar sortera om.
Figur: Före sortering
Figur: Efter sortering
Stäng kontur¶
Använd denna funktion för att stänga ett lager. Sådana polygonlager används bland annat vid beräkning av volym med beräkningstyp Polygon.
Grips-redigering¶
På verktygslådan hittar du ikonen för att slå på eller av grips-redigering. Genom att peka på ett griphandtag får du upp ett skärmtips som berättar vad som händer vid vänsterklick på punkten. Andra aktuella val får du upp genom att klicka på höger musknapp.
